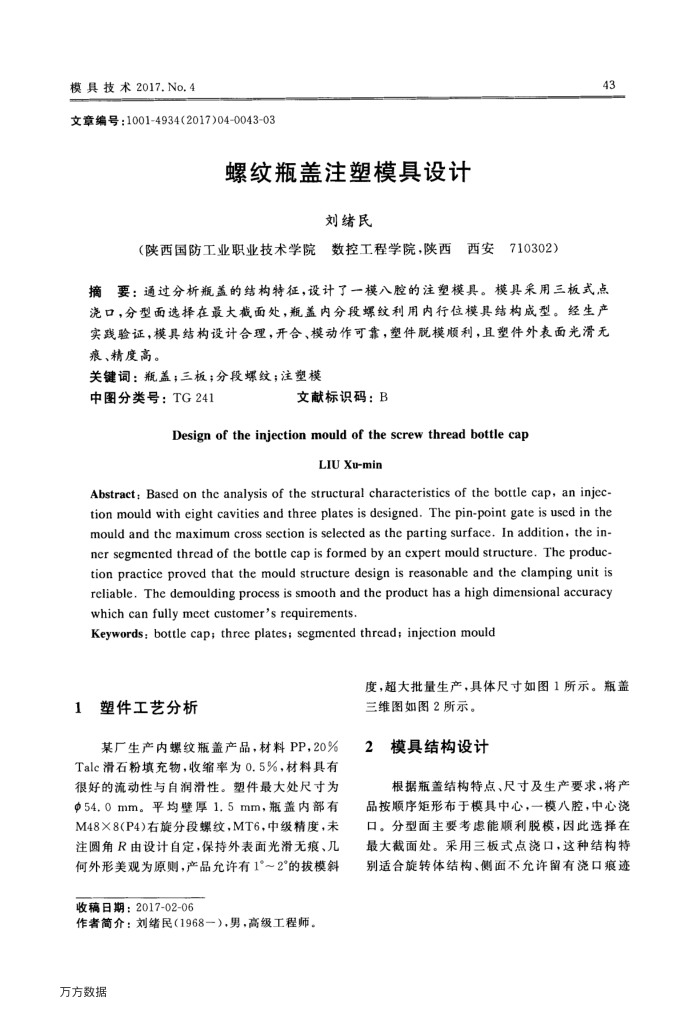

模具技术2017.No.4
文章编号：1001-4934(2017)04-0043-03
螺纹瓶盖注塑模具设计
刘绪民
（陕西国防工业职业技术学院数控工程学院，陕西西安710302）
43
摘要：通过分析瓶盖的结构特征，设计了一模八腔的注望模具。模具采用三板式点浇口，分型面选择在最大截面处，瓶盖内分段螺纹利用内行位模具结构成型。经生产实践验证，模具结构设计合理，开合、模动作可靠，塑件脱模顺利，且塑件外表面光滑无痕、精度高。
关键词：瓶盖；三板；分段螺纹；注塑模
中图分类号：TG241
文献标识码：B
Design of the injection mould of the screw thread bottle cap
LIU Xu-min
Abstract: Based on thc analysis of the structural characteristics of the bottle cap, an injec-tion mould with eight cavities and three plates is designed. The pin-point gate is uscd in the mould and the maximum cross section is selected as the parting surface. In addition, the in-ncr segmcnted thread of the bottle cap is formed by an cxpert mould structure. The produc-tion practice proved that the mould structure design is reasonable and the clamping unit is reliable. The demoulding process is smooth and the product has a high dimensional accuracy which can fully meet customer's requirements.
Keywords;bottle cap;three plates;segmented thread;injection mould
度，超大批量生产，具体尺寸如图1所示。瓶盖
塑件工艺分析 1
某厂生产内螺纹瓶盖产品，材料PP，20% Talc滑石粉填充物，收缩率为0.5%，材料具有很好的流动性与自润滑性。塑件最大处尺寸为 Φ54.0mm。平均壁厚1.5mm，瓶盖内部有 M48X8(P4)右旋分段螺纹，MT6，中级精度，未注圆角R由设计自定，保持外表面光滑无痕、几何外形美观为原则，产品允许有1°~2°的拔模斜
收稿日期：2017-02-06
作者简介：刘绪民（1968一），男，高级工程师。万方数据
三维图如图2所示。
模具结构设计
2
根据瓶盖结构特点、尺寸及生产要求，将产品按顺序矩形布于模具中心，一模八腔，中心浇口。分型面主要考虑能顺利脱模，因此选择在最大截面处。采用三板式点浇口，这种结构特别适合旋转体结构、侧面不允许留有浇口痕迹
