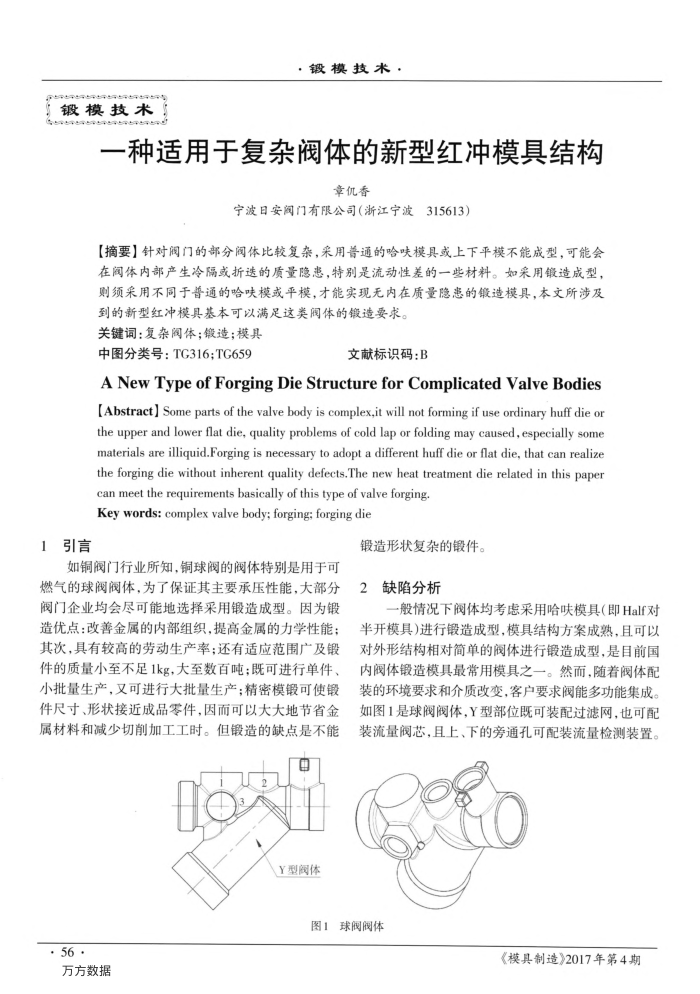

一种适用于复杂阀体的新型红冲模具结构
章优香
宁波日安阀门有限公司（浙江宁波315613）
【摘要】针对阀门的部分阀体比较复杂，采用普通的哈呋模具或上下平模不能成型，可能会在间体内部产生冷隔或折选的质量隐患，特别是流动性差的一些材料。如采用锻造成型，则须采用不同于普通的哈呋模或平模，才能实现无内在质量隐患的锻造模具，本文所涉及
到的新型红冲模具基本可以满足这类阀体的锻造要求。关键词：复杂阀体；锻造；模具
中图分类号：TG316；TG659
文献标识码：B
ANewType of ForgingDie StructureforComplicated ValveBodies[Abstract] Some parts of the valve body is complex,it will not forming if use ordinary huff die or the upper and lower flat die, quality problems of cold lap or folding may caused,especially some materials are illiquid.Forging is necessary to adopt a different huff die or flat die, that can realize the forging die without inherent quality defects.The new heat treatment die related in this paper
can meet the requirements basically of this type of valve forging. Key words: complex valve body; forging; forging die
1引言
如铜阀门行业所知，铜球阀的阀体特别是用于可燃气的球阀阀体，为了保证其主要承压性能，大部分阀门企业均会尽可能地选择采用锻造成型。因为锻造优点：改善金属的内部组织.提高金属的力学性能：其次，具有较高的劳动生产率；还有适应范围广及锻件的质量小至不足1kg，大至数百吨；既可进行单件、小批量生产，又可进行大批量生产：精密模锻可使锻件尺寸、形状接近成品零件，因而可以大大地节省金属材料和减少切削加工工时。但锻造的缺点是不能
Y型阀体
锻造形状复杂的锻件。 2缺陷分析
一般情况下阀体均考虑采用哈呋模具（即Half对半开模具)进行锻造成型，模具结构方案成熟，且可以对外形结构相对简单的阀体进行锻造成型，是目前国内阀体锻造模具最常用模具之一。然而，随着阀体配装的环境要求和介质改变，客户要求阀能多功能集成。如图1是球阀阀体，Y型部位既可装配过滤网，也可配装流量阀芯，且上、下的旁通孔可配装流量检测装置。
图1球阀阀体
