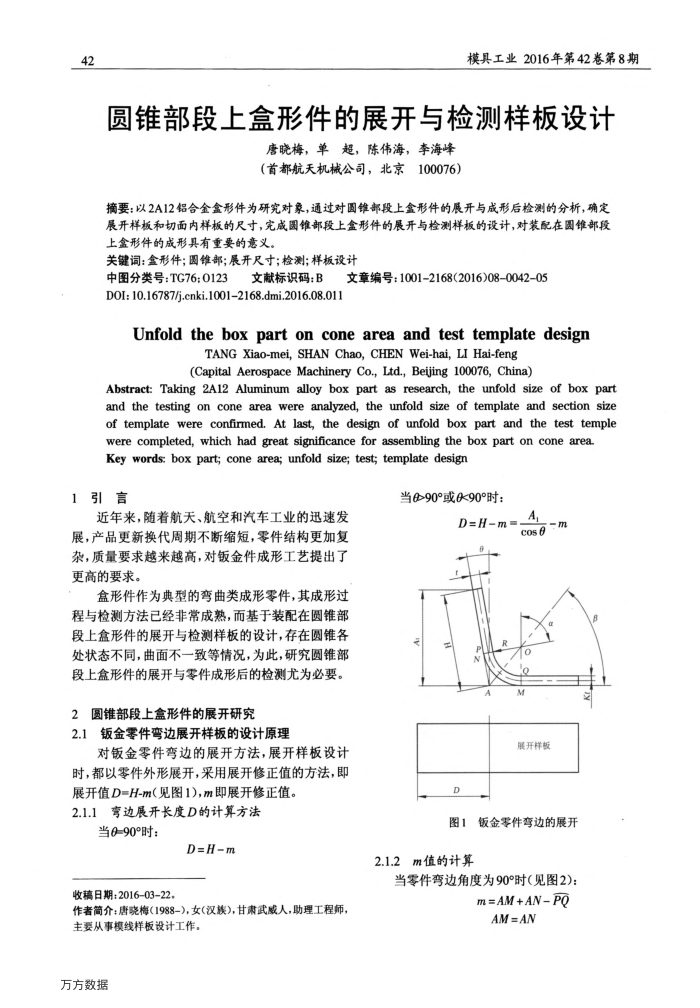

圆锥部段上盒形件的展开与检测样板设计
唐晓梅，单超，陈伟海，李海峰（首都航天机械公司，北京100076）
摘要：以2A12铝合金盒形件为研究对象，通过对圆锥部段上盒形件的展开与成形后检测的分析，确定展开样板和切面内样板的尺寸，完成园维部段上盒形件的展开与检测样板的设计，对装配在圆锥部段上盒形件的成形具有重要的意义。
关键词：金形件；圆维部；展开尺寸；检测；样板设计
中图分类号：TG76：0123
文献标识码：B
文章编号：1001-2168(2016)08-0042-05
D0I: 10.16787/j.cnki.10012168.dmi.2016.08.011
Unfoldtheboxpartonconeareaandtesttemplatedesign
TANG Xiao-mei, SHAN Chao, CHEN Wei-hai, LI Hai-feng(Capital Aerospace Machinery Co.,Ltd.,Beijing 100076, China)
Abstract: Taking 2A12 Aluminum alloy box part as research,the unfold size of box part and the testing on cone area were analyzed, the unfold size of template and section size of template were confirmed.At last,the design of unfold boxpart and the test temple
were completed, which had great significance for assembling the box part on cone area saeaasoeadoio
1引言
近年来，随着航天、航空和汽车工业的迅速发展，产品更新换代周期不断缩短，零件结构更加复杂，质量要求越来越高，对钣金件成形工艺提出了更高的要求。
盒形件作为典型的弯曲类成形零件，其成形过程与检测方法已经非常成熟，而基于装配在圆锥部段上盒形件的展开与检测样板的设计，存在圆锥各处状态不同，曲面不一致等情况，为此，研究圆锥部段上盒形件的展开与零件成形后的检测尤为必要。
2圆锥部段上盒形件的展开研究
钣金零件弯边展开样板的设计原理
2.1
对钣金零件弯边的展开方法，展开样板设计时，都以零件外形展开，采用展开修正值的方法，即
展开值D=H-m见图1)，m即展开修正值。 2.1.1弯边展开长度D的计算方法
当690°时：
收稿日期：2016-03-22，
D=H-m
作者简介：唐晓梅(1988-)，女（汉族)，甘肃武威人，助理工程师，
主要从事模线样板设计工作。万方数据
当6>90°或90°时：
D=H-m
A cos6
展开样板
图1钣金零件弯边的展开
2.1.2m值的计算
当零件弯边角度为90°时（见图2)：
m=AM+AN-PO AM=AN
