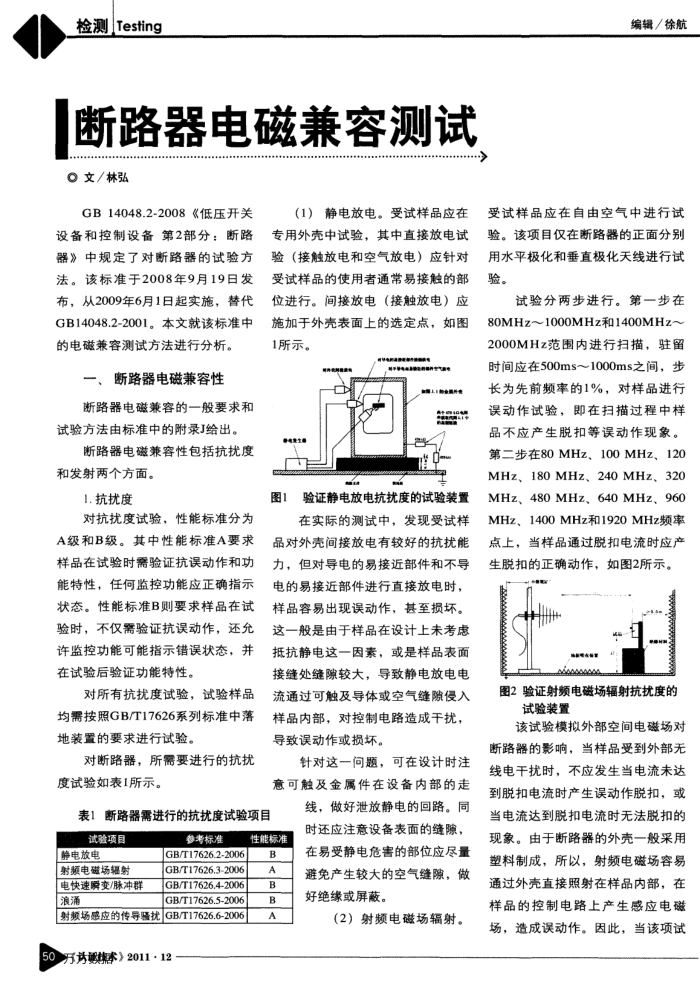

断路器电磁兼容测试 O文/林弘
GB14048.2-2008《低压开关设备和控制设备第2部分：断路器》中规定了对断路器的试验方法。该标准于2008年9月19日发布，从2009年6月1日起实施，替代 GB14048.2-2001。本文就该标准中的电磁兼容测试方法进行分析。
一、断路器电磁兼容性
断路器电磁兼容的一般要求和试验方法由标准中的附录J给出。
断路器电磁兼容性包括抗扰度和发射两个方面。
1.抗扰度
对抗扰度试验，性能标准分为 A级和B级。其中性能标准A要求样品在试验时需验证抗误动作和功能特性，任何监控功能应正确指示状态。性能标准B则要求样品在试验时，不仅需验证抗误动作，还允许监控功能可能指示错误状态，并在试验后验证功能特性。
对所有抗扰度试验，试验样品均需按照GB/T17626系列标准中落地装置的要求进行试验。
对断路器，所需要进行的抗扰度试验如表1所示。
（1）静电放电。受试样品应在专用外壳中试验，其中直接放电试验（接触放电和空气放电）应针对受试样品的使用者通常易接触的部位进行。间接放电（接触放电）应施加于外壳表面上的选定点，如图 1所示。
图1
验证静电放电抗扰度的试验装置在实际的测试中，发现受试样
品对外壳间接放电有较好的抗扰能力，但对导电的易接近部件和不导电的易接近部件进行直接放电时，样品容易出现误动作，甚至损坏。这一般是由于样品在设计上未考虑抵抗静电这一因素，或是样品表面接缝处缝隙较大，导致静电放电电流通过可触及导体或空气缝侵入样品内部，对控制电路造成干扰，导致误动作或损坏。
针对这一问题，可在设计时注意可触及金属件在设备内部的走
表1断路器需进行的抗扰度试验项目
试验项目静电放电
射频电磁场辐射电快速瞬变/脉冲群浪涌
参考标准性能标准
GB/T17626.2-2006 GB/T17626.3-2006 GB/T17626.4-2006 GB/T17626.5-2006
射频场感应的传导扰GB/T17626.6-2006 乃为术》2011·12
B A B B A
线，做好泄放静电的回路。同时还应注意设备表面的缝隙，在易受静电危害的部位应尽量避免产生较大的空气缝隙，做好绝缘或屏蔽。
（2）射频电磁场辐射。
编辑/徐航
受试样品应在自由空气中进行试验。该项目仅在断路器的正面分别用水平极化和垂直极化天线进行试验。
试验分两步进行。第一步在 80MHz～1000MHz和1400MHz~ 2000MHz范围内进行扫描，驻留时间应在500ms～1000ms之间，步长为先前频率的1%，对样品进行误动作试验，即在扫描过程中样品不应产生脱扣等误动作现象。第二步在80MHz、100MHz、120 MHz、180MHz、240MHz、320 MHz、480MHz、640MHz、960 MHz、1400MHz和1920MHz频率点上，当样品通过脱扣电流时应产生脱扣的正确动作，如图2所示。
图2验证射频电磁场辐射抗扰度的
试验装置
该试验模拟外部空间电磁场对
新路器的影响，当样品受到外部无线电干扰时，不应发生当电流未达到脱扣电流时产生误动作脱扣，或当电流达到脱扣电流时无法脱扣的现象。由于断路器的外壳一般采用塑料制成，所以，射频电磁场容易通过外壳直接照射在样品内部，在样品的控制电路上产生感应电磁场，造成误动作。因此，当该项试
