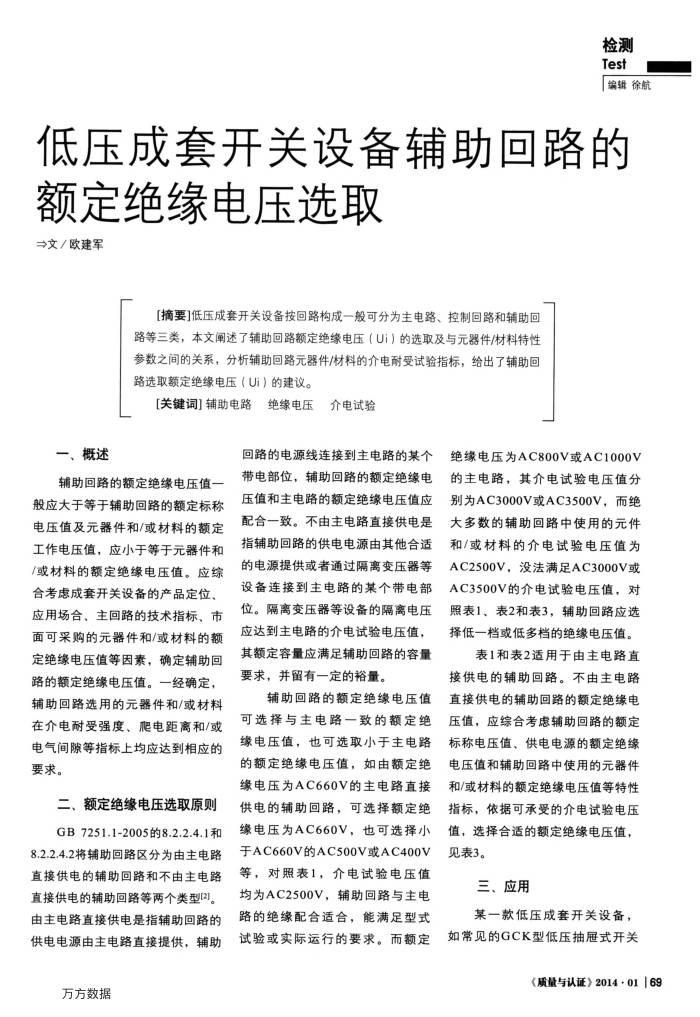

低压成套开关设备辅助回路的
额定绝缘电压选取 →文/欧建军
[摘要]低压成套开关设备按回路构成一般可分为主电路、控制回路和辅助回路等三类，本文阐述了辅助回路额定绝缘电压（Ui）的选取及与元器件/材料特性参数之间的关系，分析辅助回路元器件/材料的介电耐受试验指标，给出了辅助回路选取额定绝缘电压（Ui）的建议。
[关键词]辅助电路
绝缘电压介电试验
一、概述
辅助回路的额定绝缘电压值一般应大于等于辅助回路的额定标称电压值及元器件和/或材料的额定工作电压值，应小于等于元器件和/或材料的额定绝缘电压值。应综合考虑成套开关设备的产品定位、应用场合、主回路的技术指标、市面可采购的元器件和/或材料的额定绝缘电压值等因素，确定辅助回路的额定绝缘电压值。一经确定，辅助回路选用的元器件和/或材料在介电耐受强度、爬电距离和/或电气间隙等指标上均应达到相应的要求。
二、额定绝缘电压选取原则 GB 7251.1-2005的8.2.2.4.1和
8.2.2.4.2将辅助回路区分为由主电路直接供电的辅助回路和不由主电路直接供电的辅助回路等两个类型[2]。由主电路直接供电是指辅助回路的供电电源由主电路直接提供，辅助
万方数据
回路的电源线连接到主电路的某个带电部位，辅助回路的额定绝缘电压值和主电路的额定绝缘电压值应配合一致。不由主电路直接供电是指辅助回路的供电电源由其他合适的电源提供或者通过隔离变压器等设备连接到主电路的某个带电部位。隔离变压器等设备的隔离电压应达到主电路的介电试验电压值，其额定容量应满足辅助回路的容量要求，并留有一定的裕量。
辅助回路的额定绝缘电压值可选择与主电路一致的额定绝缘电压值，也可选取小于主电路的额定绝缘电压值，如由额定绝缘电压为AC660V的主电路直接供电的辅助回路，可选择额定绝缘电压为AC660V，也可选择小于AC660V的AC500V或AC400V 等，对照表1，介电试验电压值均为AC2500V，辅助回路与主电路的绝缘配合适合，能满足型式
绝缘电压为AC800V或AC1000V 的主电路，其介电试验电压值分别为AC3000V或AC3500V，而绝大多数的辅助回路中使用的元件和/或材料的介电试验电压值为 AC2500V，没法满足AC3000V或 AC3500V的介电试验电压值，对照表1、表2和表3，辅助回路应选择低一档或低多档的绝缘电压值。
表1和表2适用于由主电路直接供电的辅助回路。不由主电路直接供电的辅助回路的额定绝缘电压值，应综合考虑辅助回路的额定标称电压值、供电电源的额定绝缘电压值和辅助回路中使用的元器件和/或材料的额定绝缘电压值等特性指标，依据可承受的介电试验电压值，选择合适的额定绝缘电压值，见表3。
三、应用
某一款低压成套开关设备，
如常见的GCK型低压抽屉式开关
试验或实际运行的要求。而额定
