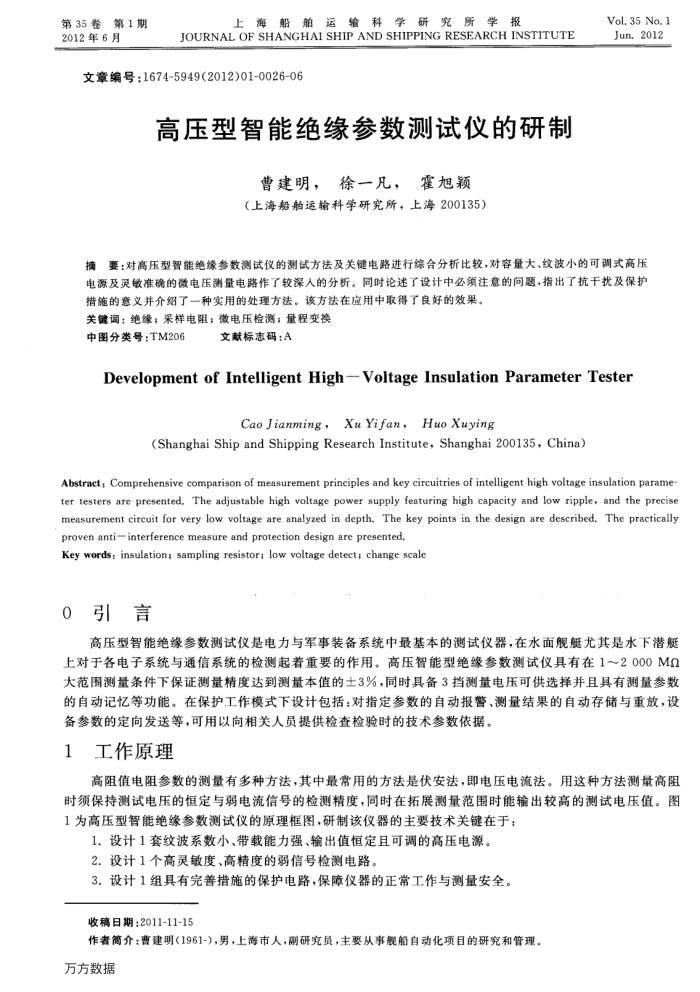

第35卷第1期 2012年6月
上海船舶运输科学研究所学报
JOURNAL OFSHANGHAI SHIP AND SHIPPINGRESEARCH INSTITUTE
文章编号：1674-5949(2012)01-0026-06
高压型智能绝缘参数测试仪的研制
曹建明，徐一凡，霍旭颖（上海船舶运输科学研究所，上海200135）
Vol. 35 No. 1 Jun.2012
摘要：对高压型智能绝缘参数测试仪的测试方法及关键电路进行综合分析比较，对容量大、纹波小的可调式高压电源及灵敏准确的微电压测量电路作了较深人的分析。同时论述了设计中必领注意的间题，指出了抗干扰及保护
措施的意义并介绍了一种实用的处理方法。该方法在应用中取得了良好的效果。关键词：绝缘；采样电阻；微电压检测；量程变换
中图分类号：TM206
文献标志码：A
Development of IntelligentHigh-Voltage Insulation ParameterTester
CaoJianming,XuYifan,HuoXuying
(ShanghaiShipandShippingResearchInstitute，Shanghai200135,China)
Abstract: Comprehensive comparison of measurement principles and key circuitries of intelligent high voltage insulation parame ter testers are presented, The adjustable high voltage power supply featuring high capacity and low ripple, and the precise measurement circuit for very low voltage are analyzed in depth. The key points in the design are described, The practically proven anti—interference measure and protection design are presented,
Key words: insulation, sampling resistor; low voltage detect; change scale 0引言
上对于各电子系统与通信系统的检测起着重要的作用。高压智能型绝缘参数测试仪具有在1～2000MQ 大范围测量条件下保证测量精度达到测量本值的土3%，同时具备3挡测量电压可供选择并且具有测量参数的自动记忆等功能。在保护工作模式下设计包括：对指定参数的自动报警、测量结果的自动存诺与重放，设
备参数的定向发送等，可用以向相关人员提供检查检验时的技术参数依据。 1工作原理
高阻值电阻参数的测量有多种方法，其中最常用的方法是伏安法，即电压电流法。用这种方法测量高阻时须保持测试电压的恒定与弱电流信号的检测精度，同时在拓展测量范围时能输出较高的测试电压值。图 1为高压型智能绝缘参数测试仪的原理框图，研制该仪器的主要技术关键在于：
1.设计1套纹波系数小、带载能力强、输出值恒定且可调的高压电源。 2.设计1个高灵敏度、高精度的弱信号检测电路。
3.设计1组具有完善措施的保护电路，保障仪器的正常工作与测量安全。收稿日期：2011-11-15
作者简介：曹建明（1961-)，男，上海市人，副研究员，主要从事舰船自动化项目的研究和管理。万方数据
