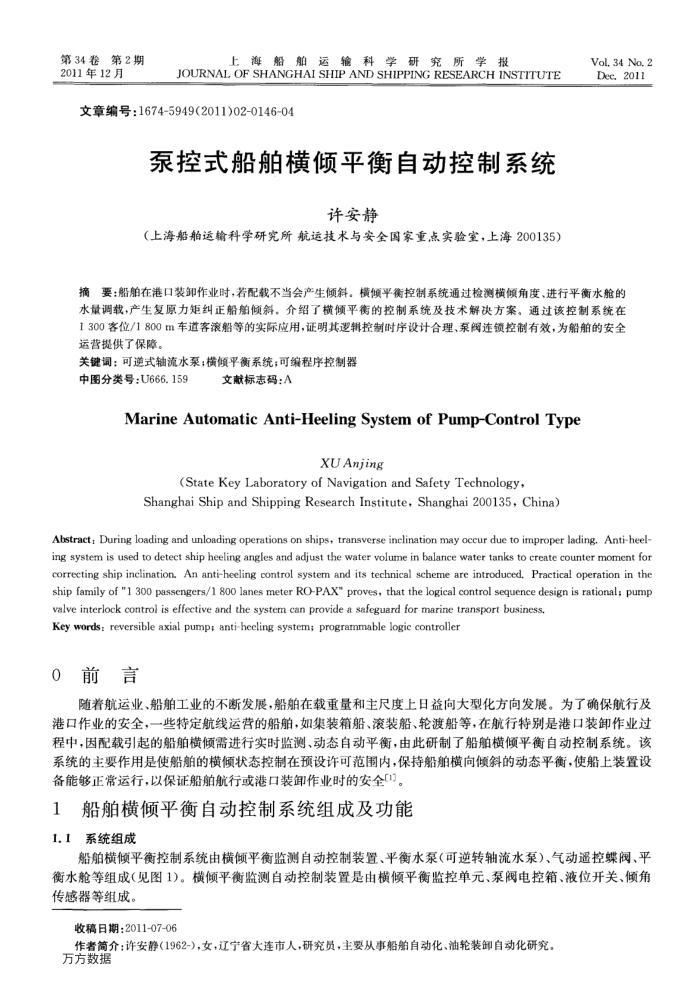

第34卷第2期 2011年12月
上海船舶运输科学研究所学报
JOURNAL OF SHANGHAI SHIP AND SHIPPING RESEARCH INSTITUTE
文章编号：1674-5949(2011)02-0146-04
泵控式船舶横倾平衡自动控制系统
许安静
（上海船舶运输科学研究所航运技术与安全国家重点实验宝，上海200135）
Vol, 34 No, 2 Dec. 2011
摘要：船舶在港口装卸作业时，若配载不当会产生倾斜。横倾平衡控制系统通过检测横倾角度、进行平衡水舱的水量调载，产生复原力矩纠正船舶倾斜，介绍了横倾平衡的控制系统及技术解决方案。通过该控制系统在 1300客位/1800m车道客滚船等的实际应用，证明其逻辑控制时序设计合理、泵阀连锁控制有效，为船舶的安全运营提供了保障。
关键词：可逆式轴流水；横倾平衡系统；可编程序控制器
中图分类号：U666.159
文献标志码：A
MarineAutomaticAnti-HeelingSystemofPump-ControlType
XUAnjing
(StateKey Laboratory of Navigation and SafetyTechnology
Shanghai Ship and Shipping Research Institute, Shanghai 200135, China)
Abstract: During loading and unloading operations on ships, transverse inclination may occur due to improper lading. Anti-heel-ing system is used to detect ship heeling angles and adjust the water volume in balance water tanks to create counter moment for correcting ship inclination. An anti-heeling control system and its technical scheme are introduced. Practical operation in the ship family of "1 300 passengers/1 800 lanes meter RO-PAX" proves, that the logical control sequence design is rational; pump valve interiock control is effective and the system can provide a safeguard for marine transport business.
Key words: reversible axial pump; anti-heeling system; programmable logic controller 0前言
随着航运业、船舶工业的不断发展，船舶在载重量和主尺度上日益向大型化方向发展。为了确保航行及
港口作业的安全，一些特定航线运营的船舶，如集装箱船、滚装船、轮渡船等，在航行特别是港口装卸作业过程中，因配载引起的船舶横倾需进行实时监测、动态自动平衡，由此研制了船舶横倾平衡自动控制系统。该系统的主要作用是使船舶的横倾状态控制在预设许可范围内，保持船舶横向倾斜的动态平衡，使船上装置设
备能够正常运行，以保证船舶航行或港口装卸作业时的安全。 1船舶横倾平衡自动控制系统组成及功能 1.1系统组成
船舶横倾平衡控制系统由横倾平衡监测自动控制装置、平衡水泵(可逆转轴流水泵)、气动遥控蝶阀、平衡水舱等组成（见图1)。横倾平衡监测自动控制装置是由横倾平衡监控单元、泵阀电控箱、液位开关、倾角传感器等组成。
收稿日期：2011-07-06
作者简介：许安静（1962-)，女，辽宁省大连市人，研究员，主要从事船舶自动化、油轮装卸自动化研究。方方数据
