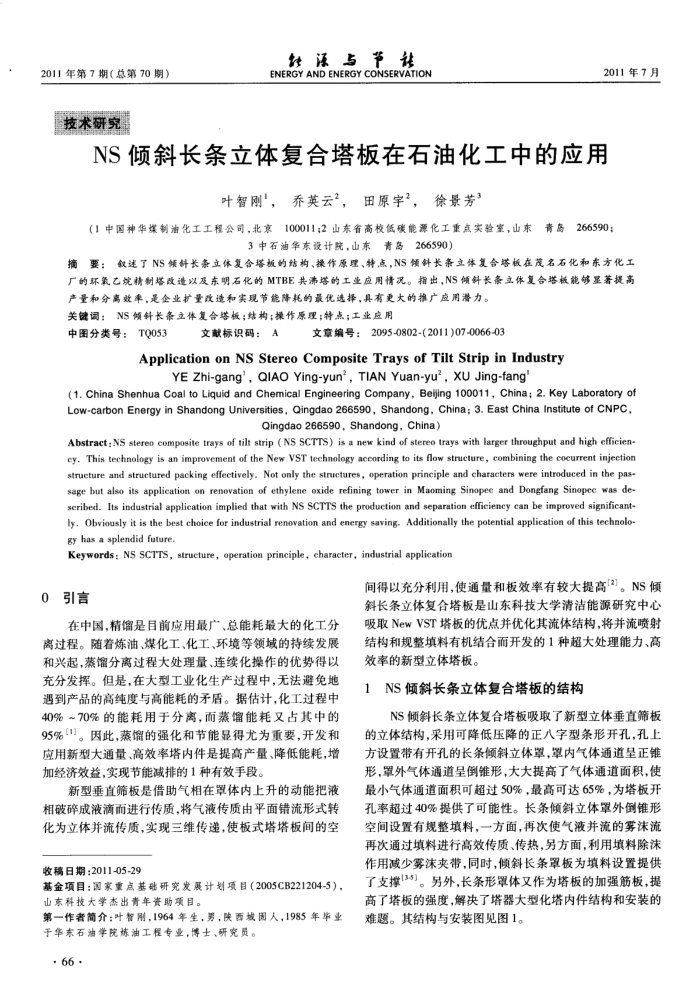

2011年第7期（总第70期）技术研究
经源与节社 ENERGY AND ENERGY CONSERVATION
2011年7月
NS倾斜长条立体复合塔板在石油化工中的应用
叶智刚'，乔英云，田原宇’，徐景芳3
（1中国神华煤制油化工工程公司，北京100011;2山东省高校低碳能源化工重点实验室，山东青岛
266590：
3中石油华东设计院，山东青岛266590）
叙达了NS领斜长条立体复合塔板的结构、操作原理、特点，NS领针长条立体复合塔板在茂名石化和东方化工
摘
要：
厂的环氧乙烷精制塔改造以及东明石化的MTBE共滞塔的工业应用情况。指出，NS倾斜长条立体复合塔板能够星著提高
产量和分离效率，是企业扩量改造和实见节能降耗的最优选择，具有更大的推广应用潜力。关键调：NS领斜长条立体复合塔板；结构；操作原理；特点；工业应用
中图分类号：TQ053
文献标识码：A
文章编号：2095-0802-(2011)07-0066-03
ApplicationonNSStereoCompositeTraysof TiltStripinIndustry
YE Zhi-gang', QIAO Ying-yun", TIAN Yuan-yu’, XU Jing-fang
ooeae Low-carbon Energy in Shandong Universities, Qingdao 266590, Shandong, China; 3. East China Institute of CNPC,
Qingdao 266590, Shandong, China)
Abstract: NS stereo composite trays of tilt strip ( NS SCTTS) is a new kind of stereo trays with larger throughput and high efficien cy. This technology is an improvement of the New VST technology aceording to its flow structure, combining the cocurrent injection structure and struetured packing effeetively. Not only the structures, operation principle and characters were introduced in the pas-sage but also its application on renovation of ethylene oxide refining tower in Maoming Sinopec and Dongfang Sinopec was de-aiuas parod aq ea aaaa edas pue roanpod a SLs N pegd uordde eisnpe paqas ly. Obviously it is the best choice for industrial renovation and energy saving. Additionally the potential application of this technolo-gy has a splendid future.
Keywords: NS SCTTS, structure, operation principle, character, industrial application
0引言
在中国，精馏是目前应用最广、总能耗最大的化工分离过程。随着炼油、煤化工、化工、环境等领域的持续发展和兴起，蒸馏分离过程大处理量、连续化操作的优势得以充分发挥。但是，在大型工业化生产过程中，无法避免地遇到产品的高纯度与高能耗的矛盾。据估计，化工过程中 40%~70%的能耗用于分离，而蒸馏能耗又占其中的 95%[1]。因此，蒸馏的强化和节能显得尤为重要，开发和应用新型大通量、高效率塔内件是提高产量、降低能耗，增加经济效益，实现节能减排的1种有效手段。
新型垂直筛板是借助气相在罩体内上升的动能把液相破碎成液滴而进行传质，将气液传质由平面错流形式转化为立体并流传质，实现三维传递，使板式塔塔板间的空
收稿日期：2011-05-29
基金项目：国家重点基础研究发展计划项目（2005CB221204-5），山东科技大学杰出青年资助项目。
第一作者简介：叶智刷，1964年生，男，陕西域人，1985年毕业
于华东石油学院炼油工程专业，博士、研究员。· 66 ·
间得以充分利用，使通量和板效率有较大提高[2)。NS倾斜长条立体复合塔板是山东科技大学清洁能源研究中心吸取NewVST塔板的优点并优化其流体结构，将并流喷射结构和规整填料有机结合而开发的1种超大处理能力、高效率的新型立体塔板。
NS倾斜长条立体复合塔板的结构
NS倾斜长条立体复合塔板吸取了新型立体垂直筛板的立体结构，采用可降低压降的正八字型条形开孔，孔上方设置带有开孔的长条倾斜立体罩，罩内气体通道呈正锥形，罩外气体通道呈倒维形，大大提高了气体通道面积，使最小气体通道面积可超过50%，最高可达65%，为塔板开孔率超过40%提供了可能性。长条倾斜立体罩外倒锥形空间设置有规整填料，一方面，再次使气液并流的雾沫流再次通过填料进行高效传质、传热，另方面，利用填料除沫作用减少雾沫夹带，同时，倾斜长条罩板为填料设置提供了支撑33)。另外，长条形罩体又作为塔板的加强筋板，提高了塔板的强度，解决了塔器大型化塔内件结构和安装的难题。其结构与安装图见图1。
