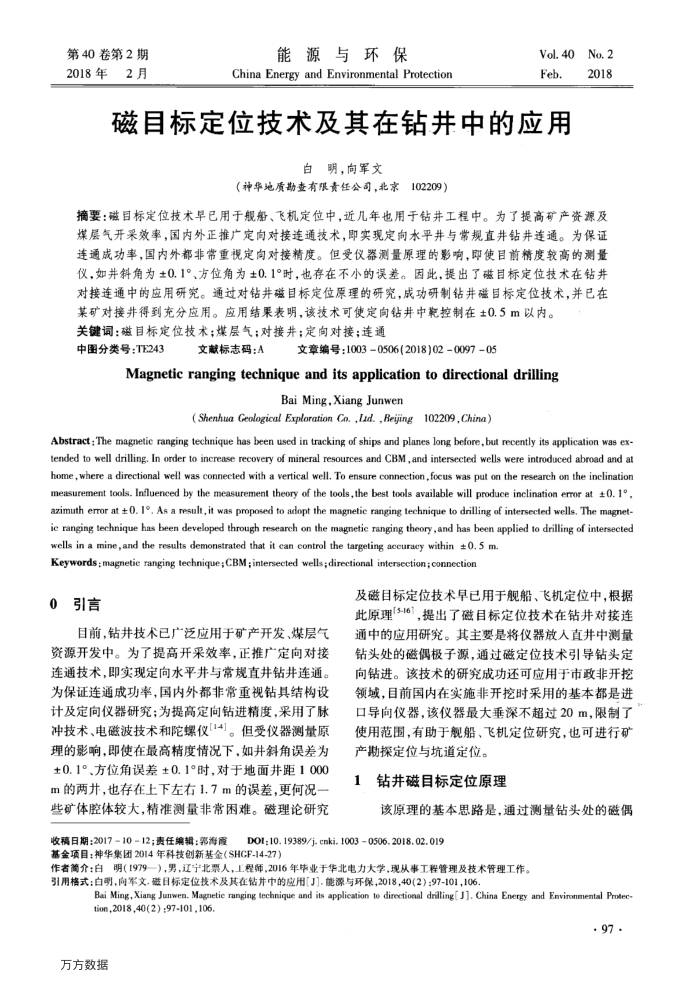

第40卷第2期 2018年2月
能源与环保
China Energy and Environmental Protection
Vol.40No.2
Feb.
磁目标定位技术及其在钻并中的应用
白明，向军文
（神华地质勘查有限责任公司，北京
102209）
2018
摘要：磁目标定位技术早已用于舰船、飞机定位中，近几年也用于钻井工程中。为了提高矿产资源及煤层气开采效率，国内外正推广定向对接连通技术，即实现定向水平井与常规直井钻并连通。为保证连通成功率，国内外都非常重视定向对接精度。但受仪器测量原理的影响，即使目前精度较高的测量仪，如并斜角为±0.1°、方位角为±0.1°时，也存在不小的误差。因此，提出了碳目标定位技术在钻并对接连通中的应用研究。通过对钻并磁目标定位原理的研究，成功研制钻井磁目标定位技术，并已在
某矿对接井得到充分应用。应用结果表明，该技术可使定向钻井中乾控制在±0.5m以内。关键词：磁目标定位技术；煤层气；对接井；定向对接；连通
中图分类号：TE243
文献标志码：A
文章编号：10030506(2018)02009705
Magnetic ranging technique and its application to directional drilling
Bai Ming.Xiang Junwen
(Shenhua Geological Exploration Co. ,Lad. , Beijing102209,China)
Abstract : The magnetic ranging technique has been used in tracking of ships and planes long before,but recently its application was ex. tended to well drilling. In order to increase recovery of mineral resources and CBM,and intersected wells were introduced abroad and at home, where a directional well was connected with a vertical well. To ensure connection,focus was put on the research on the inclination measurement tools. Influenced by the measurement theory of the tools,the best tools available will produce inclination eror at ± O. 1°, azimuth error at ± O. 1°, As a result, it was proposed to adopt the magnetice ranging technique to drilling of intersected wells, The magnet-ie ranging technique has been developed through research on the magnetic ranging theory,and has been applied to drilling of intersected
wells in a mine,and the results demonstrated that it can eontrol the targeting aceuracy within ± O. 5 m. Keywords ; magnetie ranging technique; CBM; intersected wells;directional intersection; connection
0引言
目前，钻井技术已广泛应用于矿产开发、煤层气资源开发中。为了提高开采效率，正推广定向对接连通技术，即实现定向水平井与常规直井钻井连通。为保证连通成功率，国内外都非常重视钻具结构设计及定向仪器研究；为提高定向钻进精度，采用了脉冲技术、电磁波技术和陀螺仪[14]。但受仪器测量原理的影响，即使在最高精度情况下，如并斜角误差为 ±0.1°、方位角误差±0.1°时，对于地面井距1000 m的两升，也存在上下左右1.7m的误差，更何况些矿体腔体较大，精准测量非常困难。磁理论研究
收稿日期：2017-10-12；责任编辑：郭海霞
及磁目标定位技术早已用于舰船、飞机定位中，根据此原理[5-161，提出了磁目标定位技术在钻井对接连通中的应用研究。其主要是将仪器放人直井中测量钻头处的磁偶极子源，通过磁定位技术引导钻头定向钻进。该技术的研究成功还可应用于市政非开控领域，目前国内在实施非开挖时采用的基本都是进口导向仪器，该仪器最大垂深不超过20m，限制了使用范围，有助于舰船、飞机定位研究，也可进行矿产勘探定位与坑道定位。
钻井磁目标定位原理
该原理的基本思路是，通过测量钻头处的磁偶
DO1: 10. 19389/j. cnki. 1003 0506.2018. 02. 019
基金项目：神华集团2014年科技创新基金（SHGF-14-27）
作者简介：白明（1979—），男，辽宁北票人，上程师，2016年毕业于华北电力大学，现从事工程管理及技术管理工作。引用格式：白明，向军文.磁日标定位技术及其在钻并中的应用[J].能源与环保，2018,40(2)：97-101,106.
Bai Ming,Xiang Junwen, Magnetie ranging technique and its application te directional drilling[ J]. China Energy and Environmental Protec-tion,2018,40(2) :97-101,106
· 97 .
