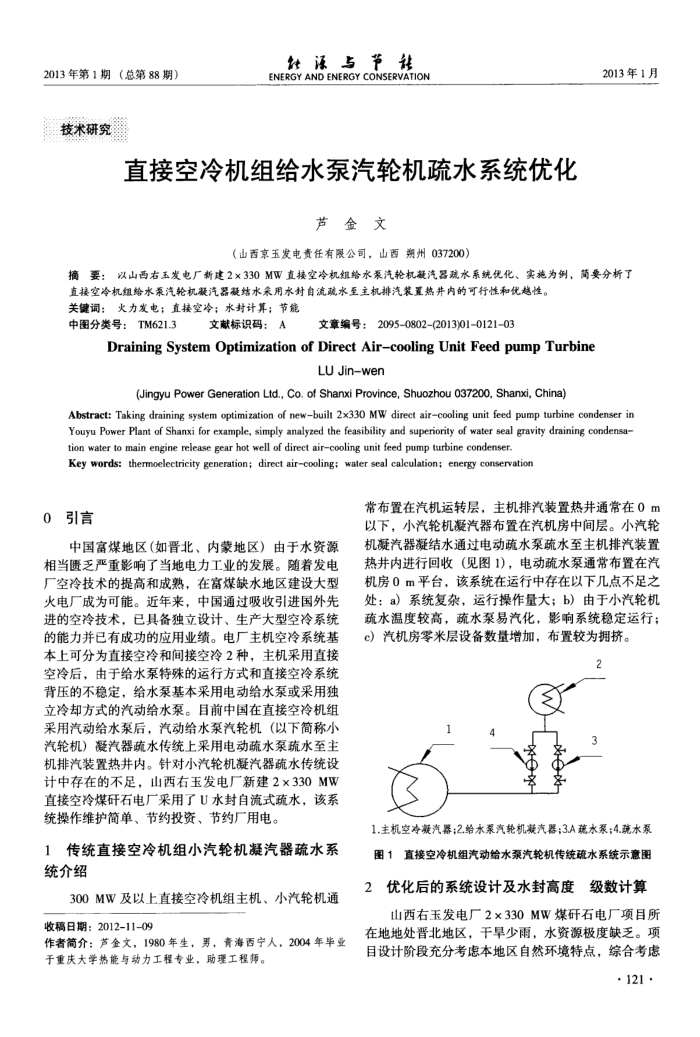

2013年第1期（总第88期）技术研究
经源与节社 ENERGYAND ENERGYCONSERVATION
直接空冷机组给水泵汽轮机疏水系统优化
芦金文
（山西京玉发电责任有限公司，山西朔州037200）
2013年1月
摘要：以山西右五发电厂新建2×330MW直接空冷机组给水泵汽轮机凝汽器疏水系统优化、实施为例，简要分析了
直接空冷机组给水泵汽轮机凝汽器凝结水采用水封自流疏水至主机排汽装置热井内的可行性和优越性。关键词：火力发电；直接空冷；水对计算：节能
中图分类号：TM621.3
文献标识码：A
文章编号：2095-0802(2013)01-012103
Draining System Optimization of DirectAir-coolingUnitFeed pump Turbine
LU Jin-wen
(Jingyu Power Generation Ltd., Co. of Shanxi Province, Shuozhou 03720o, Shanxi, China)
Abstract: Taking draining system optimization of newbuilt 2x330 MW direct aircooling unit feed pump turbine condenser in Youyu Power Plant of Shanxi for example, simply analyzed the feasibility and superiority of water seal gravity draining condensa-tion water to main engine release gear hot well of direct aircooling unit feed pump turbine condenser.
Key words: thermoelectricity generation; direct aircooling; water seal calculation; energy conservation
0引言
中国富煤地区（如晋北、内蒙地区）由于水资源相当匮乏严重影响了当地电力工业的发展。随着发电厂空冷技术的提高和成熟，在富煤缺水地区建设大型火电厂成为可能。近年来，中国通过吸收引进国外先进的空冷技术，已具备独立设计、生产大型空冷系统的能力并已有成功的应用业绩。电厂主机空冷系统基本上可分为直接空冷和间接空冷2种，主机采用直接空冷后，由于给水泵特殊的运行方式和直接空冷系统背压的不稳定，给水象基本采用电动给水泵或采用独立冷却方式的汽动给水泵。目前中国在直接空冷机组采用汽动给水泵后，汽动给水泵汽轮机（以下简称小汽轮机）凝汽器疏水传统上采用电动疏水泵疏水至主机排汽装置热井内。针对小汽轮机凝汽器疏水传统设计中存在的不足，山西右玉发电厂新建2×330MW 直接空冷煤研石电厂采用了U水封自流式疏水，该系统操作维护简单、节约投资、节约厂用电。
1传统直接空冷机组小汽轮机凝汽器疏水系统介绍
300MW及以上直接空冷机组主机、小汽轮机通收稿日期：2012-11-09
作者简介：芦金文，1980年生，男，青海西宁人，2004年毕业于重庆大学热能与动力工程专业，助理工程师。
常布置在汽机运转层，主机排汽装置热井通常在0m 以下，小汽轮机凝汽器布置在汽机房中间层。小汽轮机凝汽器凝结水通过电动疏水泵疏水至主机排汽装置热井内进行回收（见图1)，电动疏水泵通常布置在汽机房0m平台，该系统在运行中存在以下几点不足之处：a）系统复杂，运行操作量大：b)由于小汽轮机疏水温度较高，疏水泵易汽化，影响系统稳定运行； c）汽机房零米层设备数量增加，布置较为拥挤。
2
1.主机空冷凝汽器；2给水泵汽轮机凝汽器；3.A疏水泵；4.疏水泵图1直接空冷机组汽动给水泵汽轮机传统疏水系统示意图优化后的系统设计及水封高度级数计算
2
山西右玉发电厂2x330MW煤研石电厂项目所在地地处晋北地区，干旱少雨，水资源极度缺乏。项目设计阶段充分考虑本地区自然环境特点，综合考虑
· 121·
