百万瓦超超临界二次再热凝汽式汽轮机
启动方式研究张耀华，薛江涛，丁建良，管诗辨（江苏方天电力技术有限公司，南京211102）
摘要：文中以世界首台百万于瓦超超临界二次再热汽轮机为研究对象，详细介绍了该机组在调试期间的启动过程。并对该机组在不同启动方式下机组的各项运行参数进行对比，选择最佳启动方式。同时，通过启动后机组的各项参数指标，优化机组在不同情况下的启动参数，为类似机组启动调试及运行提供参考。
关键词：汽轮机；启动方式；二次再热；超超临界
中图分类号：TK269
文献标志码：B
文章编号：10015523(2017)01003305 随
着我国工业的快速发展，能源消耗总量也越来越大，高效洁净的燃煤发电技术也取得了飞速发
展！。“二次再热"机组的开发和建设进一步提高了火电燃煤机组的发电效率，同时也降低了机组的发电煤耗。本文对国电泰州发电有限公司二期世界首台1000MW超超临界“二次再热"机组启动过程进行了详细分析并通过各种启动方式的对比，选择汽轮机最
佳启动方式，为以后相同机型的机组启动调
试及运行提供参考。 1系统概述
1.1汽轮机结构简介
国电泰州发电厂二期工程为2台1000MW二次再热超超临界汽轮发电机组，汽轮机选用的型号为 N1000-31/600/610/610,汽机为超超临界参数、二次中间再热、五缸四排汽、单背压、反动凝汽式汽轮机。设计额定主蒸汽压力为31MPa、主蒸汽、一次、二次再热蒸汽温度分别为 600℃、610C和610℃,1000MW二次再热机组外形如图1 所示。

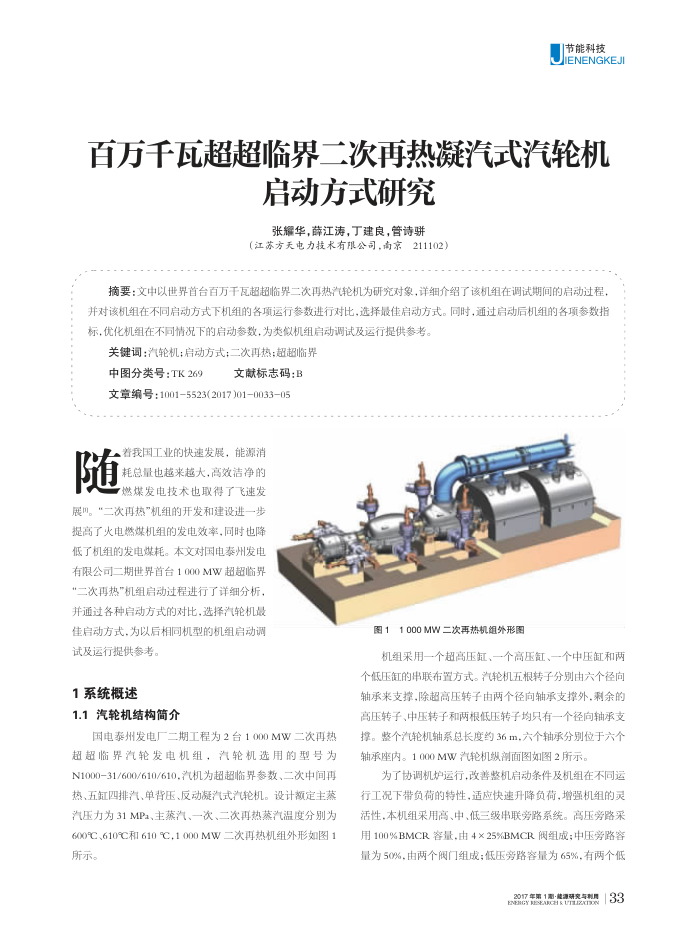

图11000MW二次再热机组外形图
机组采用一个超高压缸、一个高压缸、一个中压缸和两个低压缸的串联布置方式。汽轮机五根转子分别由六个径向轴承来支撑，除超高压转子由两个径向轴承支撑外，剩余的高压转子、中压转子和两根低压转子均只有一个径向轴承支撑。整个汽轮机轴系总长度约36m，六个轴承分别位于六个轴承座内。1000MW汽轮机拟剖面图如图2所示
为了协调机炉运行，改善整机启动条件及机组在不同运行工况下带负荷的特性，适应快速升降负荷，增强机组的灵活性，本机组采用高、中、低三级串联旁路系统。高压旁路采用100%BMCR客量，由4×25%BMCR阀组成；中压旁路容量为50%，由两个阀门组成；低压旁路客量为65%，有两个低
2017年第1期·能课研究与利月|33
