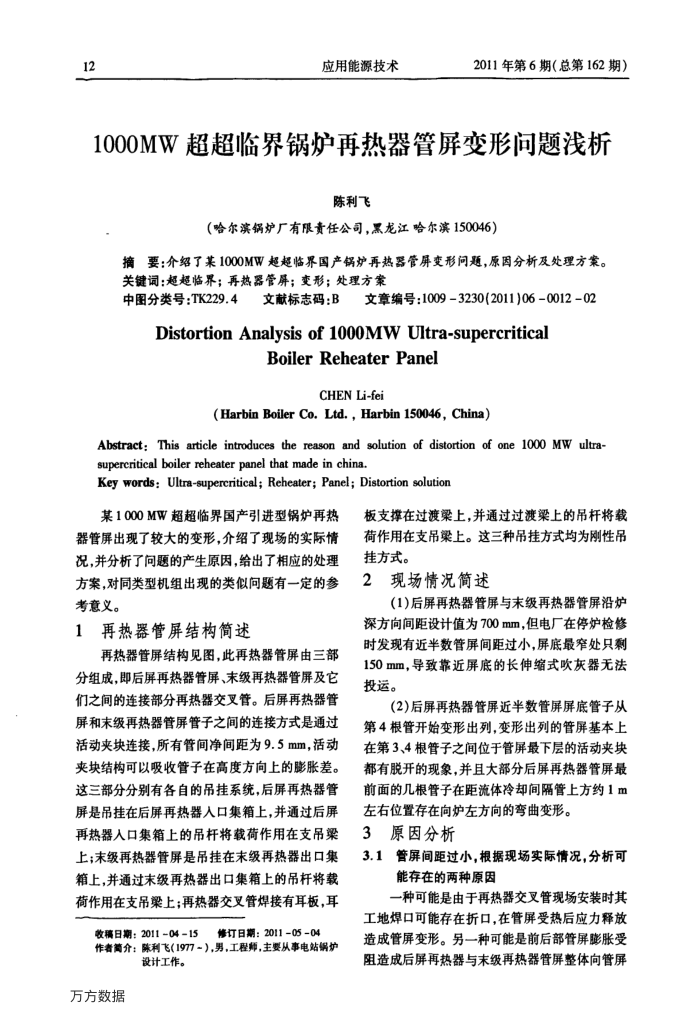

应用能源技术
2011年第6期（总第162期）
1000MW超超临界锅炉再热器管屏变形问题浅析
陈利飞
（哈尔滨锅炉厂有限责任公司，黑龙江哈尔滨150046）
摘要：介绍了某1000MW超超临界国产锅炉再热器管屏变形问题，原因分析及处理方案。关键词：超超临界；再热器管屏；变形：处理方案
3文章编号：1009-3230(2011)06-0012-02
中图分类号：TK229.4文献标志码：B
DistortionAnalysisof1oooMWUltra-supercritical
BoilerReheaterPanel
CHEN Li-fei
(Harbin Boiler Co.Ltd.,Harbin 150046,China)
Abstract:This article introduces the reason and solution of distortion of one 1000 MW ultra-supereritical boiler reheater panel that made in china.
KeywordsUltra-supercritical;Reheater;Panel;Distortion solution
某1000MW超超临界国产引进型锅炉再热器管屏出现了较大的变形，介绍了现场的实际情况，并分析了问题的产生原因，给出了相应的处理方案，对同类型机组出现的类似问题有一定的参考意义。
1再热器管屏结构简述
再热器管屏结构见图，此再热器管屏由三部分组成，即后屏再热器管屏、末级再热器管屏及它们之间的连接部分再热器交叉管。后屏再热器管屏和末级再热器管屏管子之间的连接方式是通过活动夹块连接，所有管间净间距为9.5mm，活动夹块结构可以吸收管子在高度方向上的膨胀差。这三部分分别有各自的吊挂系统，后屏再热器管屏是吊挂在后屏再热器人口集箱上，并通过后屏再热器人口集箱上的吊杆将载荷作用在支吊梁上；末级再热器管屏是吊挂在末级再热器出口集箱上，并通过末级再热器出口集箱上的吊杆将载荷作用在支吊梁上；再热器交叉管焊接有耳板，耳
收稿日期：2011-04-15
修订日期：2011-05-04
作者简介：陈利飞（1977-），男，工程师，主要从事电站锅炉
设计工作。
万方数据
板支撑在过渡梁上，并通过过渡梁上的吊杆将载荷作用在支吊梁上。这三种吊挂方式均为刚性吊
挂方式。 2
现场情况简述
(1)后屏再热器管屏与末级再热器管屏沿炉深方向间距设计值为700mm，但电厂在停炉检修时发现有近半数管屏间距过小，屏底最窄处只剩 150mm，导致靠近屏底的长伸缩式吹灰器无法投运。
(2)后屏再热器管屏近半数管屏屏底管子从第4根管开始变形出列，变形出列的管屏基本上在第3、4根管子之间位于管屏最下层的活动夹块都有脱开的现象，并且大部分后屏再热器管屏最前面的几根管子在距流体冷却间隔管上方约1m
左右位置存在向炉左方向的弯曲变形。 3原因分析
管屏间距过小，根据现场实际情况，分析可
3.1
能存在的两种原因
一种可能是由于再热器交叉管现场安装时其工地焊口可能存在折口，在管屏受热后应力释放造成管屏变形。另一种可能是前后部管屏膨胀受阻造成后屏再热器与末级再热器管屏整体向管屏
