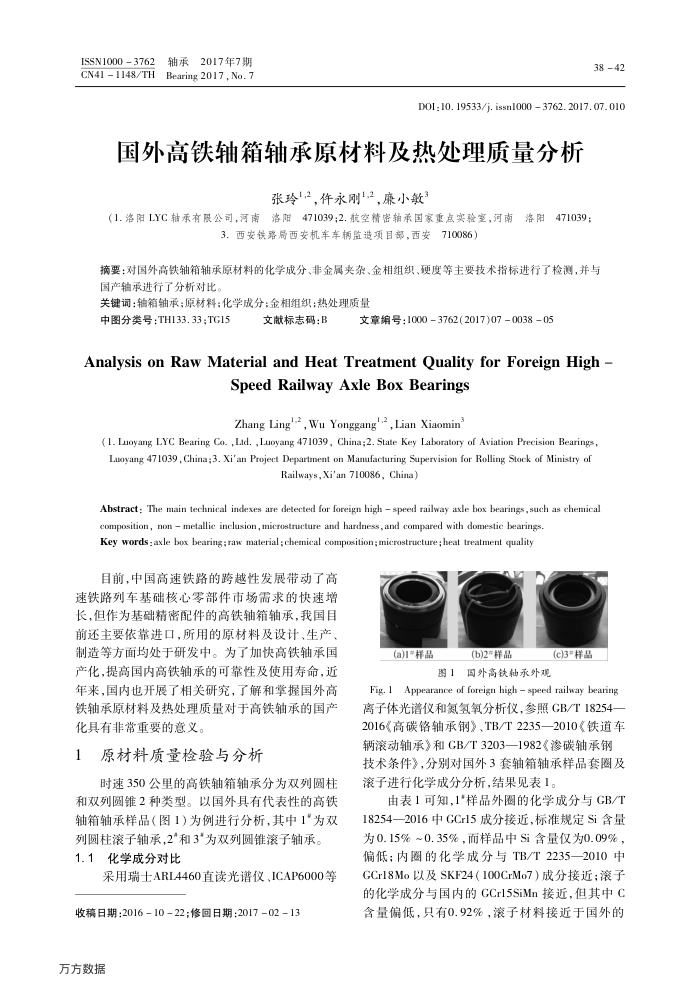

ISSN1000 3762 CN41 1148/TH
轴承2017年7期 Bearing 2017, No. 7
3842
DOI : 10. 19533/j. issn1000 3762. 2017. 07. 010
国外高铁轴箱轴承原材料及热处理质量分析
张玲",2，件永刚,2，廉小敏
（1.洛阳LYC轴承有限公司，河南洛阳471039;2.航空精密轴承国家重点实验室，河南洛阳471039；
3.西安铁路局西安机车车辆监造项目部，西安710086）
摘要：对国外高铁轴箱轴承原材料的化学成分、非金属夹杂、金相组织、硬度等主要技术指标进行了检测，并与国产轴承进行了分析对比，
关键词：轴箱轴承；原材料：化学成分：金相组织：热处理质量
中图分类号：TH133.33;TG15
文献标志码：B
文章编号：10003762(2017)07003805
Analysis on Raw Material and Heat Treatment Quality forForeignHigh
Speed Railway Axle Box Bearings Zhang Ling', Wu Yonggang'.2, Lian Xiaomin
( 1. Luoyang LYC Bearing Co. ,Ld. , Luoyang 471039, China;2. State Key Laboratory of Aviation Precision Bearings Luoyang 471039 , China;3. Xi'an Project Department on Manufacturing Supervision for Rolling Stock of Ministry of
Railways,Xi'an 710086, China)
Abstract : The main technical indexes are detected for foreign high speed railway axle box bearings, such as chemical
composition, non metallic inclusion, microstructure and hardness, and compared with domestic bearings Key words : axle box bearing; raw material; chemical composition; microstructure;heat treatment quality
目前，中国高速铁路的跨越性发展带动了高
速铁路列车基础核心零部件市场需求的快速增长，但作为基础精密配件的高铁轴箱轴承，我国目前还主要依靠进口，所用的原材料及设计，生产
制造等方面均处于研发中。为了加快高铁轴承国产化，提高国内高铁轴承的可靠性及使用寿命，近年来，国内也开展了相关研究，了解和掌握国外高铁轴承原材料及热处理质量对于高铁轴承的国产化具有非常重要的意义。
1
原材料质量检验与分析
时速350公里的高铁轴箱轴承分为双列圆柱
和双列圆锥2种类型。以国外具有代表性的高铁轴箱轴承样品（图1）为例进行分析，其中1*为双
列圆柱滚子轴承,2"和3"为双列圆锥滚子轴承。 1.1
化学成分对比
采用瑞士ARL4460直读光谱仪、ICAP6000等
收稿日期：2016-10-22；修回日期：2017-02-13 万方数据
(a)1"样品
(b)2*样品
(c)3"样品
图1国外高铁轴承外观
Fig. 1Appearance of foreign high speed railway bearing 离子体光谱仪和氮氢氧分析仪，参照GB/T18254 2016高碳铬轴承钢》，TB/T2235—2010&铁道车辆滚动轴承》和GB/T3203—1982渗碳轴承钢技术条件》，分别对国外3套轴箱轴承样品套圈及滚子进行化学成分分析，结果见表1。
由表1可知，1*样品外圈的化学成分与GB/T 18254—2016中GCr15成分接近，标准规定Si含量为0.15%~0.35%，而样品中Si含量仅为0.09%，偏低；内圈的化学成分与TB/T2235—2010中 GCr18Mo以及SKF24（100CrMo7）成分接近；滚子的化学成分与国内的GCr15SiMn接近，但其中C 含量偏低，只有0.92%，滚子材料接近于国外的
