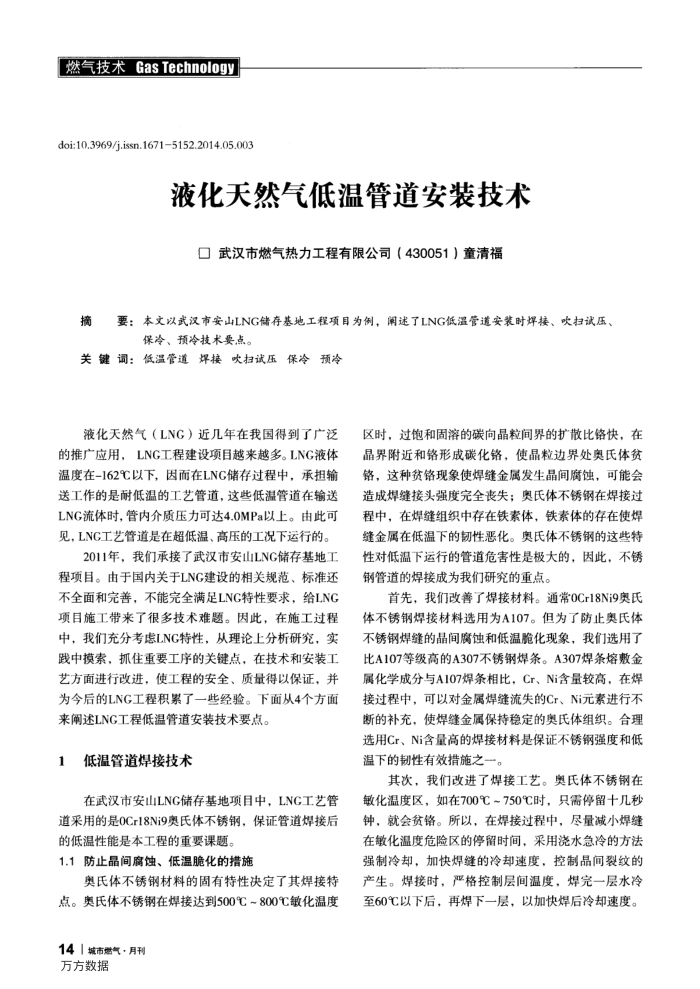

燃气技术GasTechnology doi:10.3969/j.issn.16715152.2014.05.003
液化天然气低温管道安装技术口武汉市燃气热力工程有限公司（430051）童清福
摘要：本文以武汉市安山LNG储存基地工程项目为例，阐述了LNG低温管道安装时焊接、吹扫试压、
保冷、预冷技术要点。
关键词：低温管道焊接吹扫试压保冷预冷
液化天然气（LNG）近几年在我国得到了广泛的推广应用，LNG工程建设项目越来越多。LNG液体温度在-162℃以下，因而在LNG储存过程中，承担输送工作的是耐低温的工艺管道，这些低温管道在输送 LNG流体时，管内介质压力可达4.0MPa以上。由此可见，LNG工艺管道是在超低温、高压的工况下运行的。
2011年，我们承接了武汉市安山LNG储诺存基地工程项目。由于国内关于LNG建设的相关规范、标准还不全面和完善，不能完全满足LNG特性要求，给LNG 项目施工带来了很多技术难题。因此，在施工过程中，我们充分考虑LNG特性，从理论上分析研究，实践中模索，抓住重要工序的关键点，在技术和安装工艺方面进行改进，使工程的安全、质量得以保证，并为今后的LNG工程积累了一些经验。下面从4个方面
来闸述LNG工程低温管道安装技术要点。 1低温管道焊接技术
在武汉市安山LNG储存基地项目中，LNG工艺管道采用的是0Cr18Ni9奥氏体不锈钢，保证管道焊接后的低温性能是本工程的重要课题。
1.1防止晶间腐蚀、低温脆化的措施
奥氏体不锈钢材料的固有特性决定了其焊接特点。奥氏体不锈钢在焊接达到500℃~800℃敏化温度
141城市燃气·月刊万方数据
区时，过饱和固溶的碳向晶粒间界的扩散比铬快，在晶界附近和铬形成碳化铬，便晶粒边界处奥氏体贫铬，这种贫铬现象使焊缝金属发生晶间腐蚀，可能会造成焊缝接头强度完全丧失；奥氏体不锈钢在焊接过程中，在焊缝组织中存在铁索体，铁素体的存在使焊缝金属在低温下的韧性恶化。奥氏体不锈钢的这些特性对低温下运行的管道危害性是极大的，因此，不锈钢管道的焊接成为我们研究的重点。
首先，我们改善了焊接材料。通常0Cr18Ni9奥氏体不锈钢焊接材料选用为A107。但为了防止奥氏体不锈钢焊缝的晶闻腾蚀和低温脆化现象，我们选用了比A107等级高的A307不锈钢焊条。A307焊条熔数金属化学成分与A107焊条相比，Cr、Ni含量较高，在焊接过程中，可以对金属焊缝流失的Cr、Ni元素进行不断的补充，使焊缝金属保持稳定的奥氏体组织。合理选用Cr、Ni含量高的焊接材料是保证不锈钢强度和低温下的韧性有效措施之一。
其次，我们改进了焊接工艺。奥氏体不锈钢在敏化温度区，如在700℃~750℃时，只需停留十几秒钟，就会贫铬。所以，在焊接过程中，尽量减小焊缝在敏化温度危险区的停留时间，采用浇水急冷的方法强制冷却，加快焊缝的冷却速度，控制品间裂纹的产生。焊接时，严格控制层间温度，焊完一层水冷至60℃以下后，再焊下一层，以加快焊后冷却速度。
