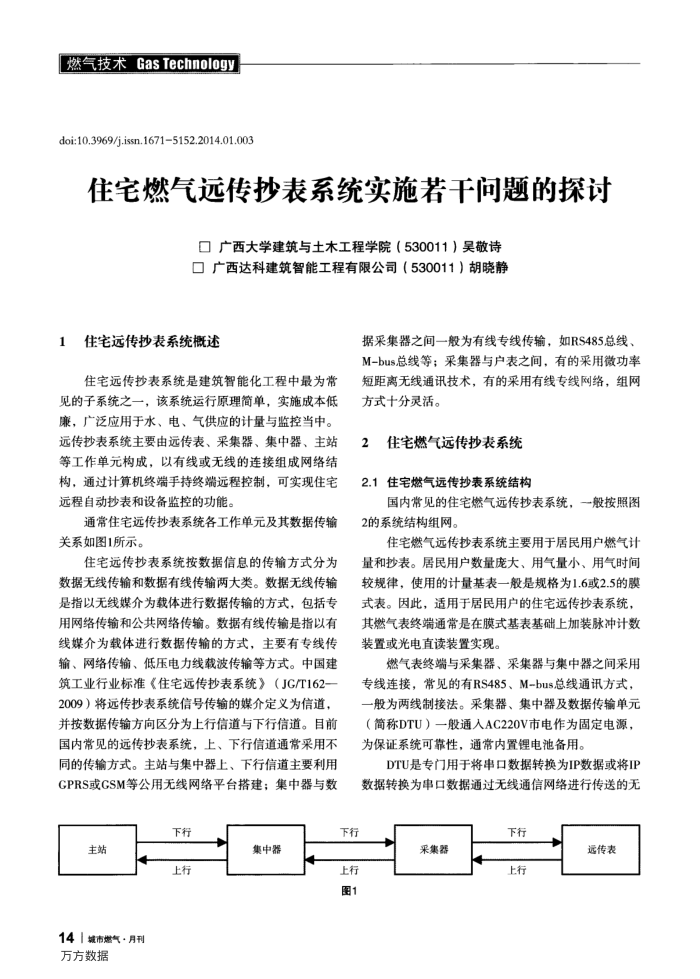

燃气技术GasTechnology doi:10.3969/j.issn.16715152.2014.01.003
住宅燃气远传抄表系统实施若于问题的探讨
口广西大学建筑与土木工程学院（530011）吴敬诗口广西达科建筑智能工程有限公司（530011）胡晓静
1佳宅远传抄表系统概述
宅远传抄表系统是建筑智能化工程中最为常见的子系统之一，该系统运行原理简单，实施成本低廉，广泛应用于水、电、气供应的计量与监控当中。远传抄表系统主要由远传表、采集器、集中器、主站等工作单元构成，以有线或无线的连接组成网络结构，通过计算机终端手持终端远程控制，可实现住宅远程自动抄表和设备监控的功能。
通常住宅远传抄表系统各工作单元及其数据传输关系如图1所示。
住宅远传抄表系统按数据信息的传输方式分为数据无线传输和数据有线传输两大类。数据无线传输是指以无线媒介为载体进行数据传输的方式，包括专用网络传输和公共网络传输。数据有线传输是指以有线媒介为载体进行数据传输的方式，主要有专线传输、网络传输、低压电力线载波传输等方式。中国建筑工业行业标准《住宅远传抄表系统》（JG/T162一 2009）将远传抄表系统信号传输的媒介定义为信道，并按数据传输方向区分为上行信道与下行信道。目前国内常见的远传抄表系统，上、下行信道通常采用不同的传输方式。主站与集中器上、下行信道主要利用 GPRS或CSM等公用无线网络平台搭建；集中器与数
下行
主站
上行
141城市燃气·月刊万方数据
集中器
据采集器之间一般为有线专线传输，如RS485总线、 M-bus总线等；采集器与户表之间，有的采用微功率短距离无线通讯技术，有的采用有线专线网络，组网方式十分灵活。
2
住宅燃气远传抄表系统
2.1住宅燃气远传抄表系统结构
国内常见的住宅燃气远传抄表系统，一般按照图 2的系统结构组网。
住宅燃气远传抄表系统主要用于居民用户燃气计量和抄表。居民用户数量庞大、用气量小、用气时间较规律，使用的计量基表一般是规格为1.6或2.5的股式表。因此，适用于居民用户的佳宅远传抄表系统，其燃气表终端通常是在膜式基表基础上加装脉冲计数装置或光电直读装置实现，
燃气表终端与采集器、采集器与集中器之间采用
专线连接，常见的有RS485、M-bus总线通讯方式，一般为两线制接法。采集器、集中器及数据传输单元（简称DTU）一般通入AC220V市电作为固定电源，为保证系统可靠性，通常内置锂电池备用。
DTU是专门用于将串口数据转换为IP数据或将IE
数据转换为串口数据通过无线通信网络进行传送的无
下行上行图1
采集器
4
下行上行
远传表
