燃气技术GasTechnology doi:10.3969/j.issn.16715152.2011.08.003
燃气SCADA系统中数据采集服务器
双机热备的实现
口北京航天拓扑高科技有限责任公司（100176）刘涛张国栋
口北京市燃气集团有限责任公司（100035）宋来弟
燃气SCADA系统用于对燃气管网运行进行实时监控，实现燃气企业生产过程和调度管理的自动化和现代化，同时为天然气公司的高层决策系统及管理系统提供数据分析依据，是天然气公司业务信息系统的重要组成部分，因此保证燃气SCADA系统的稳定、可靠运行具有非常重要的意义。
燃气SCADA系统主要由主调度中心、远程监控
报警打印机
UPS电源
我影权育路电器
门站
报置打印机 LNG本地监控计算机
24丨城市燃气·月刊
CDMAN
SCADA调度中心
工程师站操作员站操作员站
双机热
数据采集服务器
SER发市服务总
数据采集服务器
CDMA信通终编监控站（有220V煤电）
cres prt
站点和通信系统组成。调度中心主要由计算机系统组建，包含SCADA服务器、SCADA工作站和通信处理机等；监控站点设备平台由RTU/PLC组建，实现对现场仪表参数的实时监控；调度中心与监控站点通过通信系统进行监控参数和指令的信息交换，通信处理机负责监控数据集中和通信管理。
数据采集服务器和数据库服务器是燃气SCADA
管网价真服务器
数据库服务器
CDMA/CPRS信通互为备份通
CDMA DTU
RTU设备
UPs电池 Na总线 LNG站现有PL
KingFisher RTU
尚
GPRS DTU
GPS时服务器
交换机交持
通用服务器
终编监控站（无220V供电采用低功耗RTU）
CDMA DTU
CPRSDTI
触损屏 UPS电器
压大
变选器灵轮益计

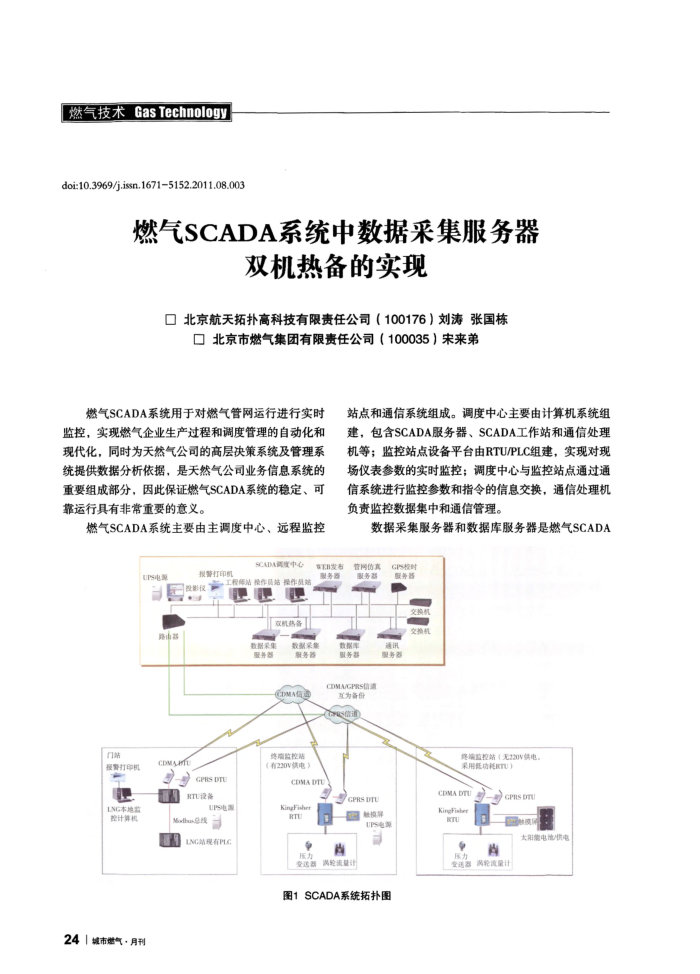

图1SCADA系统拓扑图
KingFisbe
RTU
尚
变送器灵轮流量计
触膜
太阳能电池/供电
