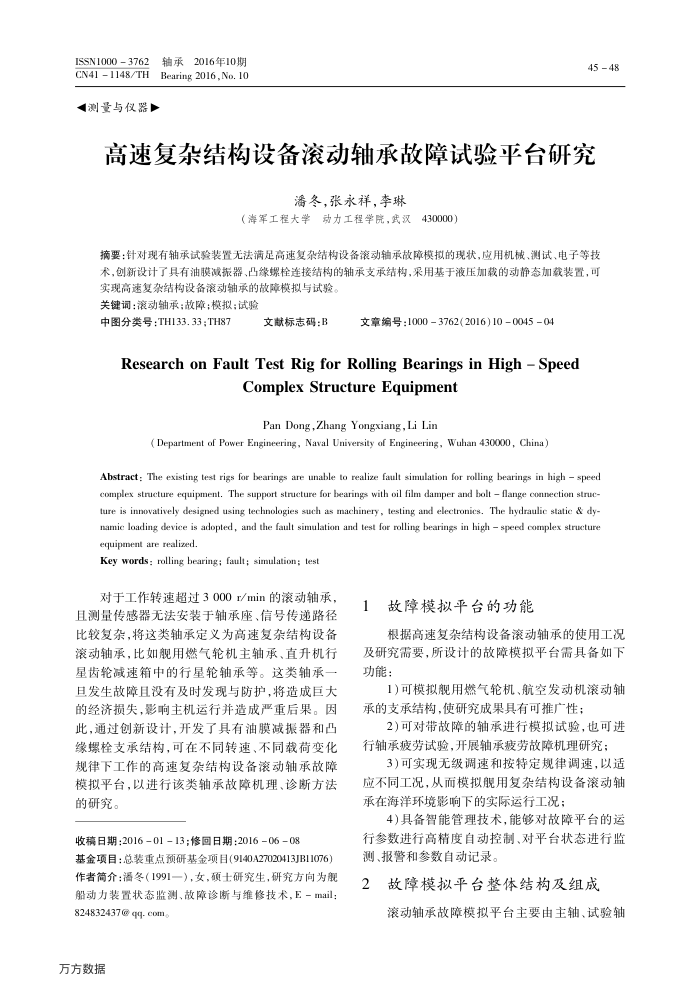

高速复杂结构设备滚动轴承故障试验平台研究
潘冬，张永祥，李琳
（海军工程大学动力工程学院，武汉430000）
摘要：针对现有轴承试验装置无法满足高速复杂结构设备滚动轴承故障模拟的现状，应用机械、测试、电子等技术，创新设计了具有油膜减报器、凸缘螺栓连接结构的轴承支承结构，采用基于液压加载的动静态加载装置，百
实现高速复杂结构设备滚动轴承的故障模拟与试验关键词：滚动轴承；故障；模拟；试验
中图分类号：TH133.33;TH87
文献标志码：B
文章编号：10003762(2016)10004504
ResearchonFaultTestRigforRollingBearingsinHigh-Speed
ComplexStructureEquipment Pan Dong,Zhang Yongxiang, Li Lin
(Department of Power Engineering, Naval University of Engineering, Wuhan 430000, China)
Abstract : The existing test rigs for bearings are unable to realize fault simulation for rolling bearings in high speed complex structure equipment. The support structure for bearings with oil film damper and bolt flange connection struc- oes ae alsona i ae se s sarrooar sn pauna aaeo s a namic loading device is adopted, and the fault simulation and test for rolling bearings in high speed complex structur equipment are realized.
Key words: rolling bearing; fault; simulation; test
对于工作转速超过3000r/min的滚动轴承，
且测量传感器无法安装于轴承座、信号传速路径比较复杂，将这类轴承定义为高速复杂结构设备滚动轴承，比如舰用燃气轮机主轴承、直升机行星齿轮减速箱中的行星轮轴承等。这类轴承且发生故障且没有及时发现与防护，将造成巨大的经济损失，影响主机运行并造成严重后果。因此，通过创新设计，开发了具有油膜减振器和凸缘螺栓支承结构，可在不同转速、不同载荷变化规律下工作的高速复杂结构设备滚动轴承故障模拟平台，以进行该类轴承故障机理、诊断方法的研究。
收稿日期：2016-01-13；修回日期：2016-06-08
基金项目：总装重点预研基金项目(9140A27020413JB11076) 作者简介：潘冬（1991一），女，硕士研究生，研究方向为舰船动力装置状态监测、故障诊断与维修技术，E-mail：
824832437@qq.com。万方数据
1故障模拟平台的功能
根据高速复杂结构设备滚动轴承的使用工况及研究需要，所设计的故障模拟平台需具备如下功能：
1)可模拟舰用燃气轮机、航空发动机滚动轴承的支承结构，使研究成果具有可推广性；
2)可对带故障的轴承进行模拟试验，也可进行轴承疲劳试验，开展轴承疲劳故障机理研究：
3）可实现无级调速和按特定规律调速，以适应不同工况，从而模拟舰用复杂结构设备滚动轴承在海洋环境影响下的实际运行工况：
4)具备智能管理技术，能够对故障平台的运行参数进行高精度自动控制、对平台状态进行监测、报警和参数自动记录。
故障模拟平台整体结构及组成
滚动轴承故障模拟平台主要由主轴、试验轴
