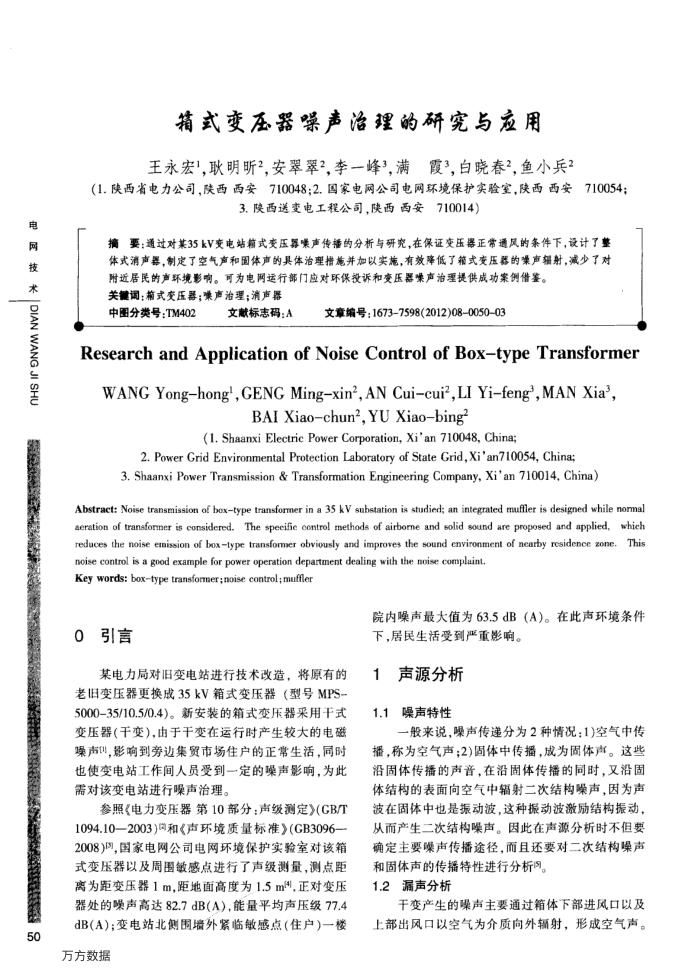

箱式变压器噪声治理的研究与应用
王永宏1,耿明昕2，安翠翠2，李峰3,满霞3，白晓春2，鱼小兵2
3.陕西送变电工程公司，陕西西安710014）
摘要：通过对某35kV变电站箱式变压器噪声传播的分析与研究，在保证交压器正常通风的条件下，设计了整体式消声器，制定了空气声和国体声的具体治理措施并加以实施，有效降低了箱式变压器的噪声辑射，减少了对
附近居民的声环境影响。可为电网运行部门应对环保投诉和变压器噪声治理提供成功案例借签。关键调：箱式变压器；票声治理；消声器
中图分类号：TM402
文献标志码：A
文章编号：1673-7598(2012)08-005003
ResearchandApplicationofNoiseControlofBox-typeTransformer
WANGYong-hong',GENGMing-xin,ANCui-cui?,LIYifeng,MANXia,
BAI Xiao-chun2,YU Xiao-bing
(1.Shaanxi Electric Power Corporation, Xi'an 710048, China;
2. Power Grid Environmental Protection Laboratory of State Grid,Xi'an710054, China;
3. Shaanxi Power Transmission & Transformation Engineering Company, Xi'an 710014, China)
Abstract: Noise transmission of boxtype transformer in a 35 kV substation is studied; an integrated mufler is designed while normal aeration of transformer is considered. The speeifie control methods of airborme and solid sound are proposed and applied, which reduces the noise enission of boxlype transfomer obviously and improves the sound environment of nearby residence zone. This
noise control is a good example for power operation department dealing with the noise complaint Key words: boxtype transformer;noise control;muffler
院内噪声最大值为63.5dB（A）。在此声环境条件
引言 o
某电力局对旧变电站进行技术改造，将原有的老旧变压器更换成35kV箱式变压器（型号MPS 5000-35/10.5/0.4）。新安装的箱式变压器采用干式变压器（干变），由于干变在运行时产生较大的电磁噪声，影响到旁边集贸市场住户的正常生活，同时也使变电站工作间人员受到一定的噪声影响，为此需对该变电站进行噪声治理。
参照《电力变压器第10部分：声级测定》(CB/T 1094.10—2003)问和《声环境质量标准》(GB3096— 2008)3，国家电网公司电网环境保护实验室对该箱式变压器以及周围敏感点进行了声级测量，测点距离为距变压器1m，距地面高度为1.5m,正对变压器处的噪声高达82.7dB(A)，能量平均声压级77.4 dB(A)；变电站北侧围墙外紧临敏感点（住户）一楼
万方数据
下，居民生活受到严重影响。
1声源分析 1.1噪声特性
一般来说，噪声传递分为2种情况：1)空气中传播，称为空气声；2)固体中传播，成为固体声。这些沿固体传播的声音，在沿固体传播的同时，又沿固体结构的表面向空气中辐射二次结构噪声，因为声波在固体中也是振动波，这种振动波激励结构振动，从而产生二次结构噪声。因此在声源分析时不但要确定主要噪声传播途径，而且还要对二次结构噪声
和固体声的传播特性进行分析闪。 1.2漏声分析
干变产生的噪声主要通过箱体下部进风口以及上部出风口以空气为介质向外辐射，形成空气声。
