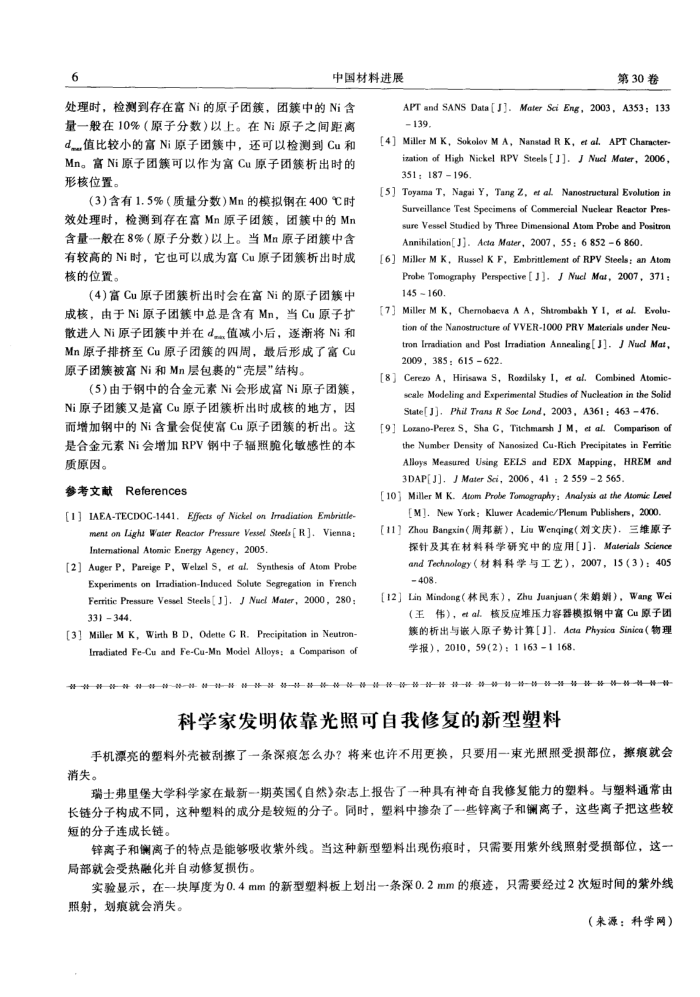

6
中国材料进展
处理时，检测到存在富Ni的原子团筷，团簇中的Ni含量一般在10%（原子分数）以上。在Ni原子之间距离 d值比较小的富Ni原子团镁中，还可以检测到Cu和 Mn。富Ni原子团簇可以作为富Cu原子团簇析出时的形核位置。
(3)含有1.5%（质量分数)Mn的模拟钢在400℃时效处理时，检测到存在富Mn原子团簇，团簇中的Mn 含量-一般在8%（原子分数）以上。当Mn原子团簇中含有较高的Ni时，它也可以成为富Cu原子团簇析出时成核的位置。
（4)富Cu原子团簇析出时会在富Ni的原子团簇中成核，由于Ni原子团簇中总是含有Mn，当Cu原子扩散进人Ni原子团簇中并在d值减小后，逐渐将Ni和 Mn原子排挤至Cu原子团簇的四周，最后形成了富Cu 原子团簇被富Ni和Mn层包裹的“壳层”结构。
(5)由于钢中的合金元素Ni会形成富Ni原子团筷， Ni原子团又是富Cu原子团簇析出时成核的地方，因而增加钢中的Ni含量会促使富Cu原子团簇的析出。这是合金元素Ni会增加RPV钢中子辐照脆化敏感性的本质原因。
参考文献
References
[1] IAEA-TECDOC-1441. Efects of Nickel on Iradiation Embrittle
ment on Lighs Water Reactor Pressure Vessel Steels[ R]. Vienna: Intemational Atomic Energy Agency, 2005
[2] Auger P, Pareige P, Welzel S, et al. Synthesis of Atom Probe
Experiments on Irradiation-Induced Solute Segregation in French Ferritic Pressure Vessel Steels[ J]. J Nucel Mater, 2000, 280 : 331 344.
[3] Miller M K, Wirth B D, Odette C R.Precipitation in Neutron-
Iradiated Fe-Cu and Fe-Cu-Mn Model Alloys: a Comparison of 格格
第30卷
APT and SANS Data [J]. Mater Sei Eng, 2003, A353: 133 139,
[4] Miller M K, Sokolov M A, Nanastad R K, et al. APT Character
ization of High Nickel RPV Steels [ J]. J Nucl Mater, 2006, 351: 187 196.
[5] Toyama T, Nagai Y, Tang Z, et al. Nanostructural Evolution in
Surveillance Test Specimens of Commercial Nuclear Reactor Pres sure Vessel Studied by Three Dimensional Atom Probe and Positron Annihilation[J]. Acte Mater, 2007, 55 : 6 852 6 860.
[6] Miller M K, Russel K F, Embritulement of RPV Steels: an Atom
Probe Tomography Perspeetive [J]. J Nucl Mat, 2007, 371 : 145~160.
[7]Miller MK,Chemobaeva A A,Shtrombakh Y I, et al.Evolu-
tion of the Nanostructure of VVER-1000 PRV Materials under Neu-tron Irradiation and Post Irradiation Annealing[ J]. J Nucl Mat, 2009,385:615622.
[8] Cerezo A, Hirisawa S, Roedilsky I, et al. Combined Atomic
scale Modeling and Experimental Studies of Nucleation in the Solid State[J]. Phil Trans R Soe Lond, 2003, A361: 463 476.
[9] Lozano-Perez S, Sha G, Titchmarsh J M, et al. Comparison of
the Number Density of Nanosized Cu-Rich Precipitates in Feritic Alloys Measured Using EELS and EDX Mapping, HREM and 3DAP[J]. J Mater Sci, 2006, 41 : 2 559 2 565.
[10] Miller M K. Atom Probe Tomography: Analysis at the Atomie Level
[M]. New York : Kluwer Academic/Plenum Publishers, 2000.[11】ZhouBangxin（周邦新），LiuWenqing（刘文庆）.三维原子
探针及其在材料科学研究中的应用[J]MaterialsScience and Technology（材料科学与工艺），2007，15（3）：405 408.
[12］Lin Mindong（林民东），Zhu Juanjuan（朱娟娟），WangWei
（王伟），etal.核反应堆压力容器模拟钢中富Cu原子团的析出与嵌人原子势计算[J]，Acta Physica Sinica(物理学报)，2010，59(2)：11631168.
w
M
科学家发明依靠光照可自我修复的新型塑料
手机漂亮的塑料外壳被刮擦了一条深痕怎么办？将来也许不用更换，只要用一束光照照受损部位，擦痕就会消失。
瑞士弗里堡大学科学家在最新一期英国《自然》杂志上报告了种具有神奇自我修复能力的塑料。与塑料通常由长链分子构成不同，这种塑料的成分是较短的分子。同时，塑料中掺杂了一些锌离子和镧离子，这些离子把这些较短的分子连成长链。
锌离子和侧离子的特点是能够吸收紫外线。当这种新型塑料出现伤痕时，只需要用紫外线照射受损部位，这一局部就会受热融化并自动修复损伤。
实验显示，在一块厚度为0.4mm的新型塑料板上划出一条深0.2mm的痕迹，只需要经过2次短时间的紫外线照射，划痕就会消失。
（来源：科学网）
