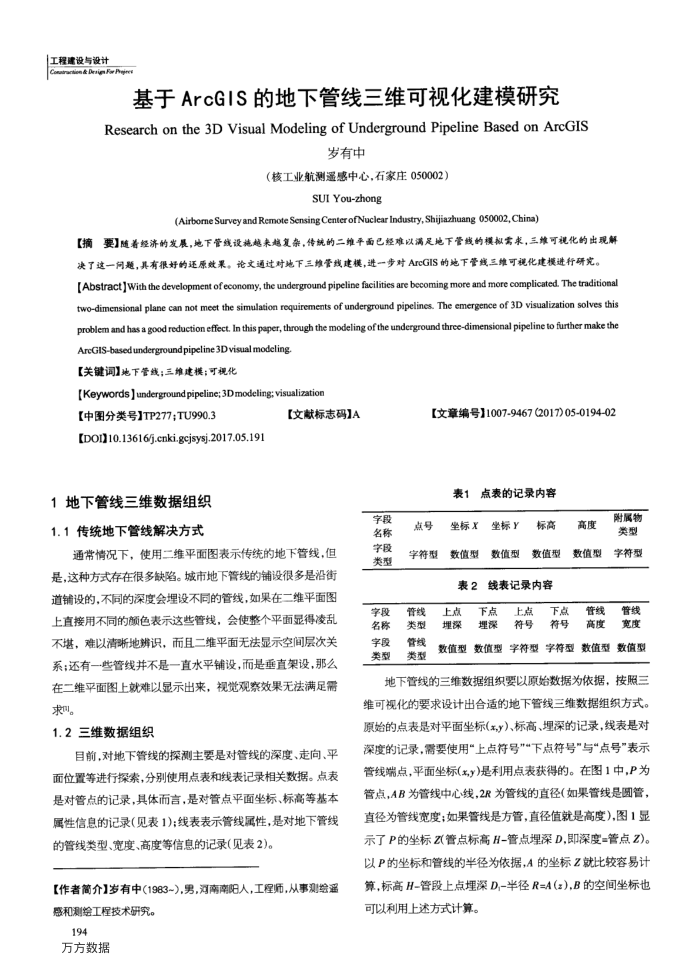

基于ArcGIS的地下管线三维可视化建模研究
Research on the3DVisual Modeling of UndergroundPipelineBased on ArcGIS
岁有中
（核工业航测遥感中心，石家庄050002）
SUI You-zhong
(Airborne Survey and Remote Sensing Center ofNuclear Industry,Shijiazhuang 050002, China)
【摘要】随着经济的发展，地下管线设施越来越复杂，传统的二维平面已经难以满足地下管线的模拟需求，五维可视化的出现解决了这一问题，其有很好的还原效果。论文通过对地下三维管线建模，进一步对ArcGIS的地下管线三维可税化建模进行研究。[Abstract]with the development ofeconomy, the underground pipeline facilities are becoming more and more complicated. The traditional two-dimensional plane can not meet the simulation requirements of underground pipelines. The emergence of 3D visualization solves this problem and has a good reduction effect, In this paper, through the modeling ofthe underground threedimensional pipeline to further make the
AreGIS-based undergroundpipeline 3D visual modeling【关键词】地下管线；三维建模；可视化
[Keywords] underground pipeline;3Dmodeling; visualization
【中图分类号】TP277;TU990.3
[DOI]10.13616/j.cnki.gcjsysj.2017.05.191
1地下管线三维数据组织 1.1传统地下管线解决方式
【文献标志码】A
通常情况下，使用二维平面图表示传统的地下管线，但是，这种方式存在很多缺陷。城市地下管线的铺设很多是沿街道铺设的，不同的深度会埋设不同的管线，如果在二维平面图上直接用不同的颜色表示这些管线，会使整个平面显得凌乱不堪，难以清晰地辨识，而且二维平面无法显示空间层次关系；还有一些管线并不是一直水平铺设，而是重直架设，那么在二维平面图上就难以显示出来，视觉观察效果无法满足需
1.2三维数据组织
目前，对地下管线的探测主要是对管线的深度、走向、平面位置等进行探索，分别使用点表和线表记录相关数据。点表是对管点的记录，具体而言，是对管点平面坐标、标高等基本属性信息的记录（见表1)；线表表示管线属性，是对地下管线的管线类型、宽度、高度等信息的记录(见表2)。
【作者简介1岁有中（1983~)，男，河南南阳人，工程师，从事测绘通
感和测绘工程技术研究。 194
万方数据
字段名称字段类型
字段名称字段类型
[文章编号】1007-9467(2017)05-0194-02
表1月
点表的记录内容
点号字符型
管线类型管线类型
坐标X 数值型
坐标Y 数值型
标高数值型
表2
线表记录内容
上点埋深
下点理保
数值型
数值型
上点符号
字符型
高度数值型
下点符号
字符型
管线高度
数值型
附属物类型
字符型管线宽度数值型
地下管线的三维数据组织要以原始数据为依据，按照三维可视化的要求设计出合适的地下管线三维数据组织方式。原始的点表是对平面坐标(",y)、标高、埋深的记录，线表是对深度的记录，需要使用"上点符号”“下点符号"与“点号"表示管线端点，平面坐标(x,y)是利用点表获得的。在图1中，P为管点，AB为管线中心线，2R为管线的直径（如果管线是圆管，直径为管线宽度；如果管线是方管，直径值就是高度），图1显示了P的坐标Z(管点标高H-管点埋深D,即深度=管点Z)。以P的坐标和管线的半径为依据，A的坐标Z就比较容易计算，标高H-管段上点埋深D,-半径R=A(z),B的空间坐标也可以利用上述方式计算。
