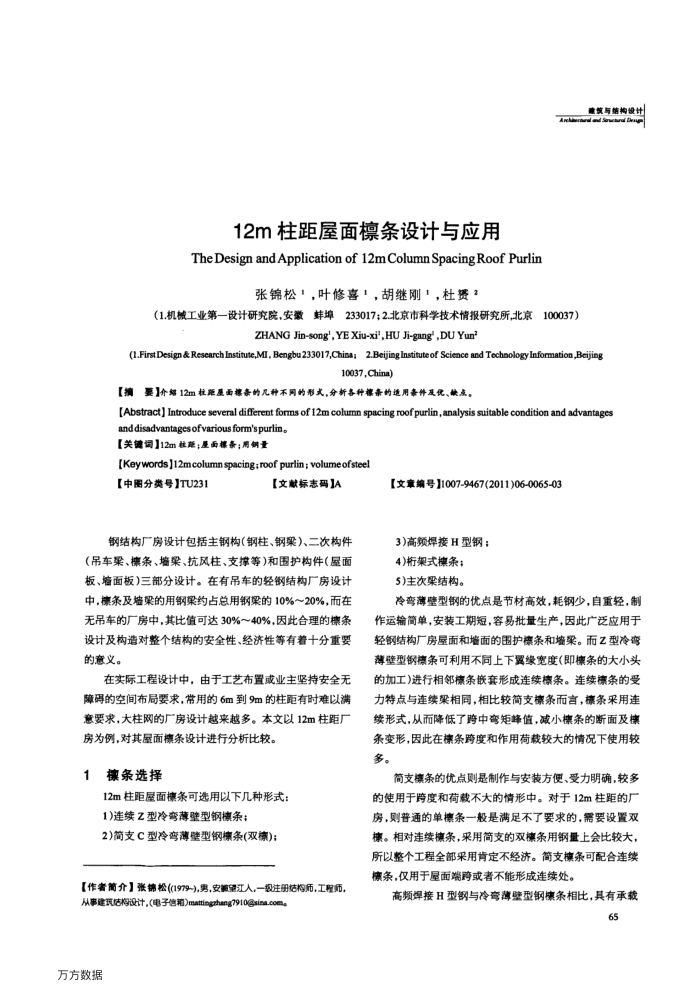

12m柱距屋面擦条设计与应用
TheDesignandApplication of 12mColumnSpacingRoofPurlin
张锦松1，叶修喜1，胡继刚1，杜资2
（1.机械工业第一设计研究院，安徽埠233017：2.北京市科学技术情报研究所，北京
100037）
ZHANG Jin-song', YE Xiu-xi',HU Ji-gang ,DU Yun?
建放与结构设计 dSerai
(1.FirstDesign & Research Institute,MI, Bengbu 233017,China;2.Beijing lnstituteof Science and Technology lnformation,Beijing
10037,China)
【描要】介绍12m柱距压面擦条的几种不网的形式，分新各种擦条的适用条件及优、款点。
[Abstract] Introduce several different forms of 12m column spacing roof purlin,analysis suitable condition and advantages
anddisadvantages ofvariousform'spurlin。【关键词】12m粒距；虚面操条；用钢量
[Keywords]12mcolumn spacing; roof purlin; volumeofsteel
【中图分类号】TU231
【文献标志码】A
钢结构厂房设计包括主钢构（钢柱、钢梁）、二次构件（吊车架、棵条、墙架、抗风柱、支撑等）和围护构件（屋面板、培面板)三部分设计。在有吊车的经钢结构厂房设计中，捷条及案的用钢案约占总用钢案的10%~20%，而在无吊车的厂房中，其比值可达30%～40%，因此合理的禁条设计及构造对整个结构的安全性、经济性等有着十分重要的意义。
在实际工程设计中，由于工艺布置或业主坚持安全无障碍的空间布局要求，带用的6m到9m的柱距有时难以洲意要求，大柱网的厂房设计越来越多。本文以12m柱距厂
房为例，对其屋面擦条设计进行分析比较。条选择
12m柱距屋面榛条可选用以下几种形式： 1)连续Z型冷弯薄壁型钢標条：
2)简支C型冷弯薄壁型钢条(双擦)；
【作者简介】张锦松(1979-)，男，安兼望江人，一级注册结将师，工程师，从事建结i设计，(电子信箱）matingzhang7910@sina.com。
万方数据
[文章编号】1007-9467(2011)06-0065-03 3)高频焊接H型钢：
4)架式擦条； 5)主次染结构。
冷弯薄壁型钢的优点是节材高效，耗钢少，自重轻，制作运输简单，安装工期短，容易批量生产，因此广泛应用于轻钢结构厂房屋面和增面的围护漆条和墙架。而Z型冷弯薄壁型钢德条可利用不同上下冕缘宽度（即標条的大小头的加工)进行相邻擦条嵌套形成连续擦条。连续擦条的受力特点与连续梁相同，相比较简支擦条而言，条采用连续形式，从而降低了跨中弯矩峰值，减小棵条的断面及横条变形，因此在榛条跨度和作用荷载较大的情况下使用较多。
简支擦条的优点则是制作与安装方便、受力明确，较多的使用于跨度和荷载不大的情形中。对于12m柱距的厂房，则普通的单条一般是满足不了要求的，需要设置双棣。相对连续模条，采用简支的双操条用钢量上会比较大，所以整个工程全部采用肯定不经济。简支榛条可配合连续擦条，仅用于面端跨或者不能形成连续处。
高频焊接H型钢与冷弯薄壁型钢榛条相比，具有承载
65
