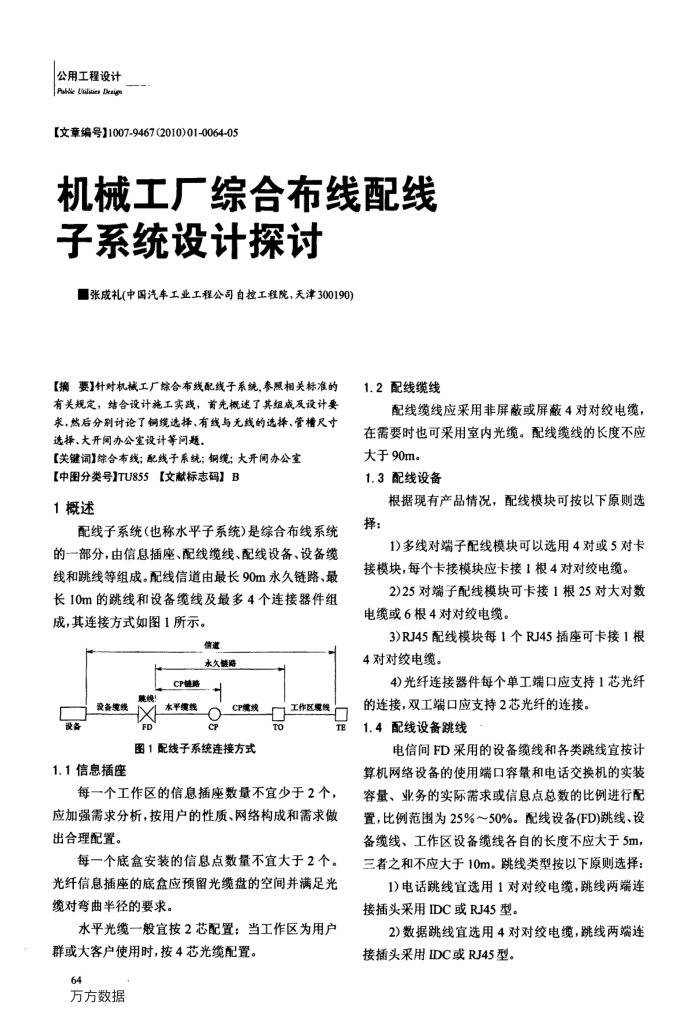

【文章编号】1007-9467(2010)01-0064-05
机械工厂综合布线配线
子系统设计探讨张成礼(中国汽车工业工程公司自控工程院，天津300190)
【摘要】针对机械工厂综合布线配线子系统，参照相关标准的有关规定，结合设计施工实践，首先概述了其组成及设计要求，然后分别讨论了铜缆选择、有线与无线的选择、管槽尺寸选择、大开间办公室设计等间题，
【关键词】综合布线；配线子系统；钢缆；大开间办公室
【中图分类号]TU855【文献标志码】B 1概述
配线子系统（也称水平子系统)是综合布线系统的一部分，由信息插座、配线缆线、配线设备、设备缆线和跳线等组成。配线信道由最长90m永久链路、最长10m的跳线和设备缆线及最多4个连接器件组成，其连接方式如图1所示。
信进
水久链路
CP链路
设备缆线设备
1.1信息插座
Fp
水平缆线
de
CP缆线
图1配线子系统连接方式
广工作区晚线
TO
TE
每一个工作区的信息插座数量不宜少于2个，应加强需求分析，按用户的性质、网络构成和需求做出合理配置。
每一个底盒安装的信息点数量不宜大于2个。光纤信息插座的底盒应预留光缆盘的空间并满足光缆对弯曲半径的要求。
水平光缆一般宜按2芯配置：当工作区为用户群或大客户使用时，按4芯光缆配置。
64
万方数据
1.2配线缆线
配线缆线应采用非屏蔽或屏蔽4对对绞电缆，在需要时也可采用室内光缆。配线缆线的长度不应
大于90m。 1.3配线设备
根据现有产品情况，配线模块可按以下原则选择：
1)多线对端子配线模块可以选用4对或5对卡接模块，每个卡接模块应卡接1根4对对绞电缆。
2)25对端子配线模块可卡接1根25对大对数电缆或6根4对对绞电缆。
3)RJ45配线模块每1个RJ45插座可卡接1根
4对对绞电缆。
4)光纤连接器件每个单工端口应支持1芯光纤
的连接，双工端口应支持2芯光纤的连接。 1.4配线设备跳线
电信间FD采用的设备缆线和各类跳线宜按计算机网络设备的使用端口容量和电话交换机的实装容量、业务的实际需求或信息点总数的比例进行配置，比例范围为25%～50%。配线设备(FD)跳线、设备缆线、工作区设备缆线各自的长度不应大于5m 三者之和不应大于10m。跳线类型按以下原则选择：
1)电话跳线宜选用1对对绞电缆，跳线两端连接插头采用IDC或RJ45型。
2)数据跳线宜选用4对对绞电缆，跳线两端连接插头采用IDC或RJ45型。
