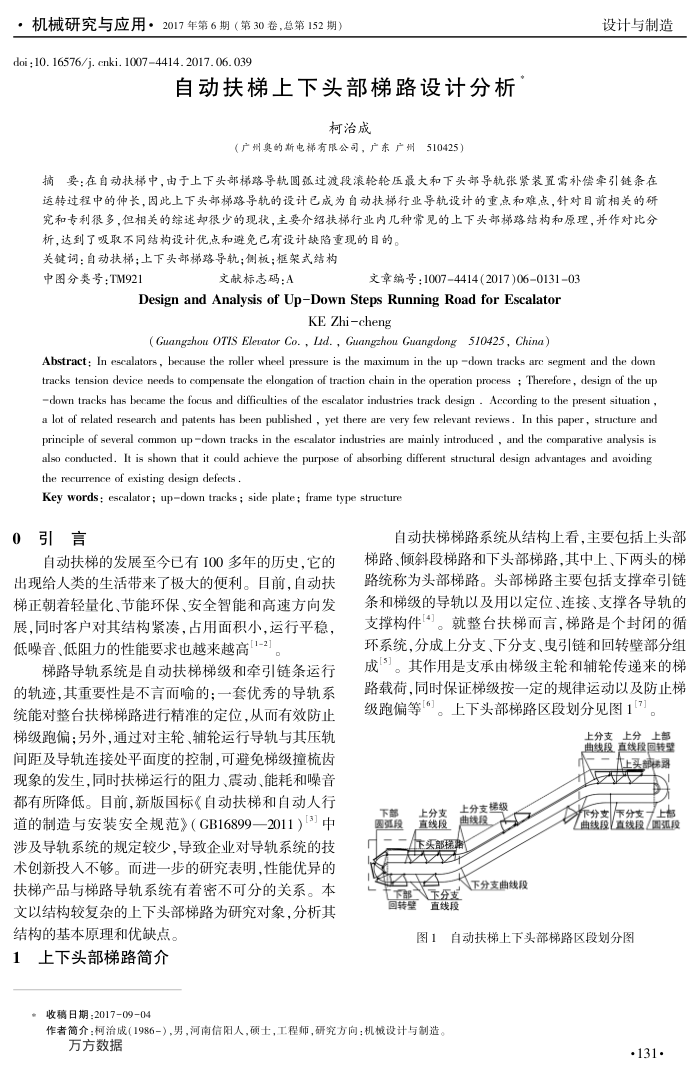

，机械研究与应用·2017年第6期（第30卷，总第152期） doi : 10. 16576/j. enki. 10074414. 2017. 06. 039
自动扶梯上下头部梯路设计分析
柯治成
（广州奥的斯电梯有限公司，广东广州510425）
设计与制造
究和专利很多，但相关的综述却很少的现状，主要介绍扶梯行业内几种常见的上下头部梯路结构和原理，并作对比分
析，达到了吸取不同结构设计优点和避免已有设计缺陷重现的目的。关键词：自动扶梯；上下头部梯路导轨；侧板；框架式结构
中图分类号：TM921
文献标志码：A
文章编号：10074414(2017)06013103
DesignandAnalysisofUp-DownStepsRunningRoadforEscalator
KE Zhi-cheng
(Guangzhou OTIS Elerator Co., Lid., Guangzhou Guangdong 510425, China)
Abstract: In escalators , because the roller wheel pressure is the maximum in the up down tracks arc segment and the down tracks tension device needs to compensate the elongation of traction chain in the operation process ; Therefore, design of the up down tracks has became the focus and difficulties of the escalator industries track design - According to the present situation , a lot of related research and patents has been published , yet there are very few relevant reviews . In this paper, structure and principle of several common up down tracks in the escalator industries are mainly introduced , and the comparative analysis is also conducted. It is shown that it could achieve the purpose of absorbing different structural design advantages and avoiding the recurrence of existing design defects .
Key words ; escalator; updown tracks ; side plate; frame type structure
引言 0
自动扶梯的发展至今已有100多年的历史，它的出现给人类的生活带来了极大的便利。目前，自动扶梯正朝者轻量化、节能环保、安全智能和高速方向发展，同时客户对其结构紧凌，占用面积小，运行平稳，低噪音、低阻力的性能要求也越来越高[1-2]。
梯路导轨系统是自动扶梯梯级和牵弓链条运行的轨迹，其重要性是不言而喻的：一套优秀的导轨系统能对整台扶梯梯路进行精准的定位，从而有效防止梯级跑偏：另外，通过对主轮、辅轮运行导轨与其压轨间距及导轨连接处平面度的控制，可避免梯级撞梳齿现象的发生，同时扶梯运行的阻力、震动、能耗和噪音都有所降低。目前，新版国标《自动扶梯和自动人行道的制造与安装安全规范》（GB16899—2011）[3】中涉及导轨系统的规定较少，导致企业对导轨系统的技术创新投人不够。而进一步的研究表明，性能优异的扶梯产品与梯路导轨系统有着密不可分的关系。本文以结构较复杂的上下头部梯路为研究对象，分析其
结构的基本原理和优缺点。 1上下头部梯路简介
?收稿日期：2017-09-04
自动扶梯梯路系统从结构上看，主要包括上头部
梯路、倾斜段梯路和下头部梯路，其中上、下两头的梯路统称为头部梯路。头部梯路主要包括支撑牵引链条和梯级的导轨以及用以定位、连接、支撑各导轨的支撑构件1-。就整台扶梯而言，梯路是个封闭的循环系统，分成上分支、下分支、引链和回转壁部分组成[3]。其作用是支承由梯级主轮和辅轮传递来的梯路载荷，同时保证梯级按一定的规律运动以及防止梯级跑偏等]。上下头部梯路区段划分见图1]
上分支上分。上部典线段真线股回转型
无上买部书露
金
上分支提级
下部国弧段
上分支直线股
典线股
下买部糕脂
下部二下分支
回转墅
直线段
下分支曲线段
支上告
下分支/分支
曲线段直线段/面弧段
图1自动扶梯上下头部梯路区段划分图
作者简介：柯治成（1986-），男，河南信阳人，硕士，工程师，研究方向：机械设计与制造。
