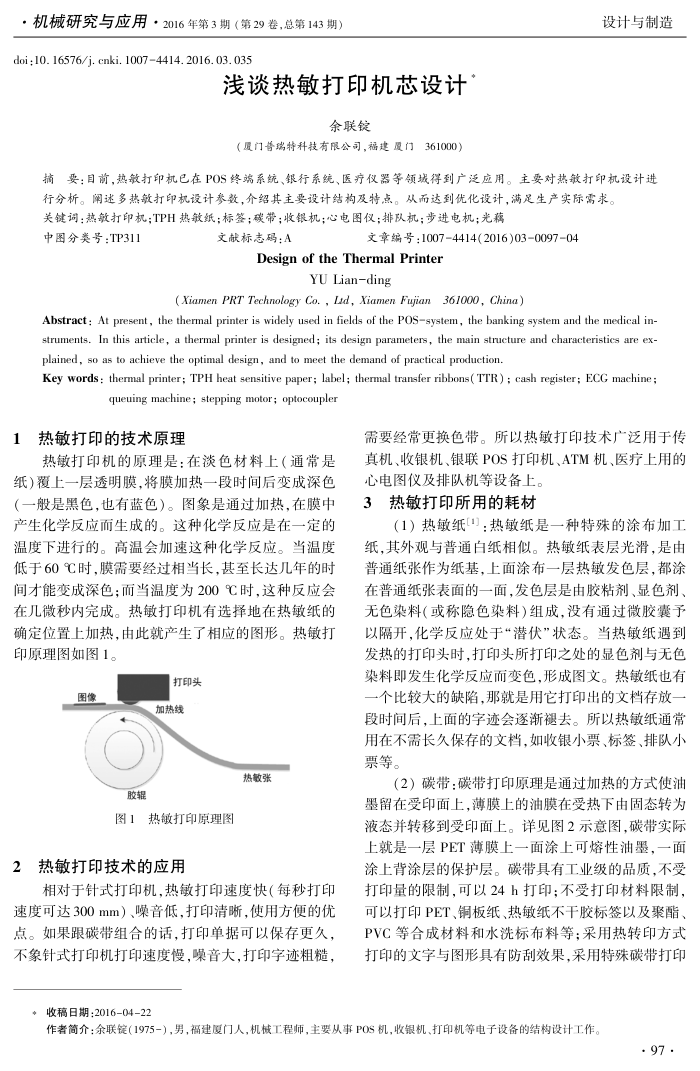

，机械研究与应用·2016年第3期（第29卷，总第143期） doi;10.16576/j. cnki.10074414.2016.03. 035
浅谈热敏打印机芯设计
余联锭
（厦门普瑞特科技有限公司，福建履门361000）
设计与制造
摘要：目前，热敏打印机已在POS终端系统、银行系统、医疗仪器等领城得到广泛应用。主要对热敏打印机设计进
行分析。阐述多热敏打印机设计参数，介绍其主要设计结构及特点。从而达到优化设计，满足生产实际需求。关键词：热敏打印机；TPH热敏纸：标签：碳带；收银机；心电图仅：排队机；步进电机；光稿
中图分类号：TP311
文献标志码：A
文章编号：1007-4414(2016)03-009704
Design of theThermalPrinter
YULian-ding
(Xiamen PRT Technology Co. , Lid, Xiamen Fujian 361000, China)
Abstract: At present, the thermal printer is widely used in fields of the POSsystem, the banking system and the medical in-struments. In this article, a thermal printer is designed; its design parameters, the main structure and characteristics are ex plained, so as to achieve the optimal design, and to meet the demand of practical production.
Key words : thermal printer; TPH heat sensitive paper; label; thermal transfer ribbons( TTR) ; cash register; ECG machine :
queuing machine; stepping motor; optocoupler
热敏打印的技术原理 1
热敏打印机的原理是：在淡色材料上（通常是纸)覆上一层透明膜，将膜加热一段时间后变成深色（一般是黑色，也有蓝色）。图象是通过加热，在膜中产生化学反应而生成的。这种化学反应是在一定的温度下进行的。高温会加速这种化学反应。当温度低于60℃时，膜需要经过相当长，甚至长达几年的时间才能变成深色；而当温度为200℃时.这种反应会在几微秒内完成。热敏打印机有选择地在热敏纸的确定位置上加热，由此就产生了相应的图形。热敏打印原理图如图1。
打印头
图像
胶辑
加热线
热敏张
图1热敏打印原理图
热敏打印技术的应用 2
相对于针式打印机，热敏打印速度快（每秒打印速度可达300mm）、噪音低，打印清晰，使用方便的优点。如果跟碳带组合的话，打印单据可以保存更久，不象针式打印机打印速度慢，噪音大，打即字迹粗糙，
*收稿日期：2016-04-22
需要经常更换色带。所以热敏打印技术广泛用于传真机、收银机、银联POS打印机、ATM机、医疗上用的心电图仪及排队机等设备上。
热敏打印所用的耗材 3
（1）热敏纸：热敏纸是一种特殊的涂布加工纸，其外观与普通白纸相似。热敏纸表层光滑，是由普通纸张作为纸基，上面涂布一层热敏发色层，都涂在普通纸张表面的一面，发色层是由胶粘剂、显色剂、无色染料（或称隐色染料）组成，没有通过微胶囊予以隔开，化学反应处于“潜伏”状态。当热敏纸遇到发热的打印头时，打印头所打印之处的显色剂与无色染料即发生化学反应而变色，形成图文。热敏纸也有一个比较大的缺陷，那就是用它打印出的文档存放一段时间后，上面的字迹会逐渐褪去。所以热敏纸通常用在不需长久保存的文档，如收银小票、标签、排队小票等。
（2）碳带：碳带打印原理是通过加热的方式使油墨留在受印面上，薄膜上的油膜在受热下由固态转为液态并转移到受印面上。详见图2示意图，碳带实际上就是一层PET薄膜上一面涂上可熔性油墨，一面涂上背涂层的保护层。碳带具有工业级的品质，不受打印量的限制，可以24h打印；不受打印材料限制，可以打印PET、铜板纸、热敏纸不干胶标签以及聚酯、 PVC等合成材料和水洗标布料等：采用热转印方式打印的文字与图形具有防刮效果，采用特殊碳带打印
作者简介：余联锭（1975-），男，福建厦门人，机械工程师，主要从事POS机，收银机、打印机等电子设备的结构设计工作。
· 97 ·
