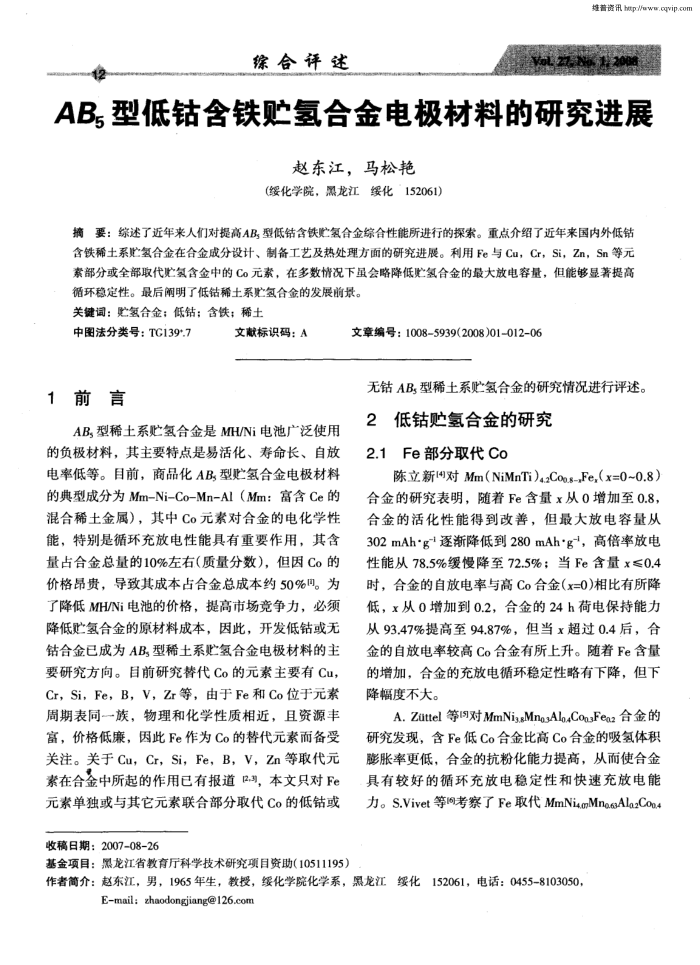

综合评述
维普资讯htp//ewe.cqvip.com
AB型低钴含铁贮氢合金电极材料的研究进展
赵东江，马松艳
(绥化学院，黑龙江绥化152061)
含铁稀土系忙氢合金在合金成分设计、制备工艺及热处理方面的研究进展。利用Fe与Cu，Cr，Si，Zn，Sn等元素部分或全部取代忙氢含金中的Co元素，在多数情况下虽会略降低贮氢合金的最大放电容量，但能够显著提高
循环稳定性。最后阐明了低钴稀土系贮氢合金的发展前景。关键词：贮氢合金；低钴；含铁；稀土
中图法分类号：TC139+.7 1前言
文献标识码：A
AB,型稀土系贮氢合金是MH/Ni电池广泛使用的负极材料，其主要特点是易活化、寿命长、自放电率低等。自前，商品化AB型氢合金电极材料的典型成分为Mm-Ni-Co-Mn-AI（Mm：富含Ce的混合稀土金属），其中Co元素对合金的电化学性能，特别是循环充放电性能具有重要作用，其含量占合金总量的10%左右（质量分数），但因Co的价格昂贵，导致其成本占合金总成本约50%日。为了降低MH/Ni电池的价格，提高市场竞争力，必须降低贮氢合金的原材料成本，因此，开发低钻或无钻合金已成为AB型稀土系贮氢合金电极材料的主要研究方向。目前研究替代Co的元素主要有Cu， Cr，Si，Fe，B，V，Zr等，由于Fe和Co位于元素周期表同一族，物理和化学性质相近，且资源丰富，价格低廉，因此Fe作为Co的替代元素而备受关注。关于Cu，Cr，Si，Fe，B，V，Zn等取代元素在合金中所起的作用已有报道2.3，本文只对Fe 元素单独或与其它元素联合部分取代Co的低钻或
收稿日期：2007-08-26
基金项目：黑龙江省教育厅科学技术研究项目资助（10511195）
文章编号：1008-5939(2008)01-012-06
无钻AB型稀土系贮氢合金的研究情况进行评述。 2
低钴贮氢合金的研究 2.1Fe部分取代Co
陈立新用对Mm（NiMnTi）4.2Coa.8-,Fe（x=0~0.8）合金的研究表明，随着Fe含量x从0增加至0.8，合金的活化性能得到改善，但最大放电容量从 302mAh'g逐渐降低到280mAh'g~，高倍率放电性能从78.5%缓慢降至72.5%；当Fe含量x≤0.4 时，合金的自放电率与高Co合金（x=0)相比有所降低，x从0增加到0.2，合金的24h荷电保持能力从93.47%提高至94.87%，但当x超过0.4后，合金的自放电率较高Co合金有所上升。随着Fe含量的增加，合金的充放电循环稳定性略有下降，但下降幅度不大。
A.Zuttel等I5对MmNig,sMno.Alo.CoasFea2合金的研究发现，含Fe低Co合金比高Co合金的吸氢体积膨胀率更低，合金的抗粉化能力提高，从而使合金具有较好的循环充放电稳定性和快速充放电能力。S.Vivet等考察了Fe取代MmNi4.onMna.6Ala2Coo.4
作者简介：赵东江，男，1965年生，教授，绥化学院化学系，黑龙江绥化152061，电话：0455-8103050，
Email: zhaodongjiang@126.com
