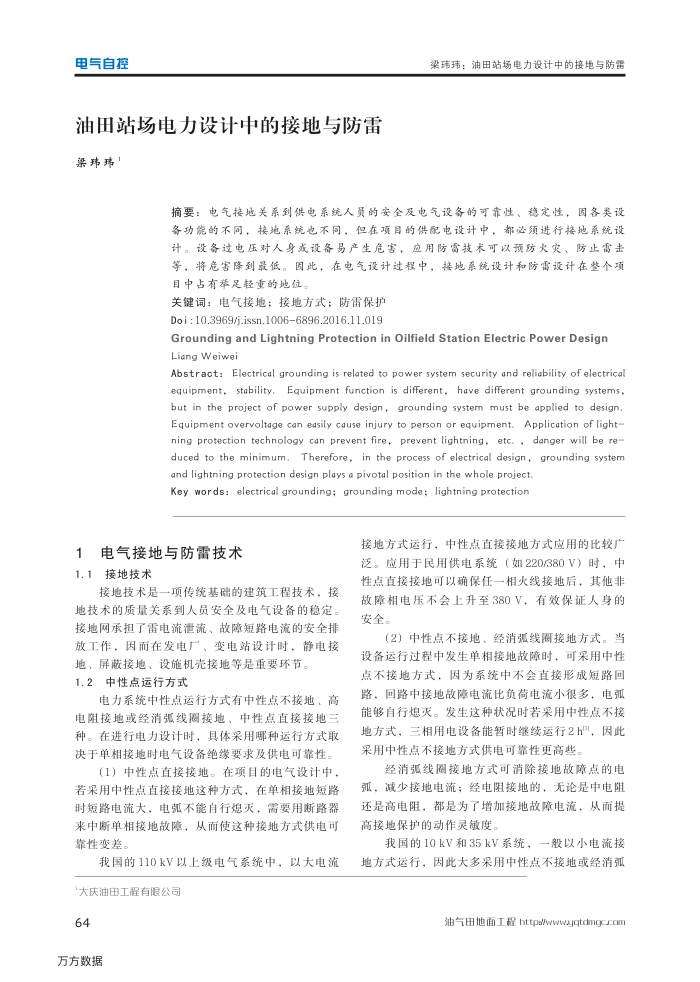

油田站场电力设计中的接地与防雷梁玮玮
梁玮玮：油田站场电力设计中的接地与防雷
摘要：电气接地关系到供电系统人员的安全及电气设备的可靠性、稳定性，因各类设备功能的不同，接地系统电不同，但在项目的供配电设计中，都必须进行接地系统设计。设备过电压对人身或设备易产生危害，应用防雷技术可以预防火灾、防止雷需击等，将危害降到最低。固此，在电气设计过程中，接地系统设计和防雷设计在整个项目中占有举足轻重的地位。
关键词：电气接地；接地方式；防雷保护 Doi : 10.3969/j.issn.10066896.2016.11.019
Grounding and Lightning Protection in Oilfield Station Electric Power Design Liang Weiwei
Abstract: Electrical grounding is related to power system security and reliability of electrical equipment, stability. Equipment function is different, have different grounding systems. but in the project of power supply design, grounding system must be applied to design Equipment overvoltage can easily cause injury to person or equipment. Application of light ning protection technology can prevent fire, prevent lightning, etc. , danger will be re duced to the minimum. Therefore, in the process of electrical design, grounding system
and lightning protection design plays a pivotal position in the whole project. Key words: electrical grounding; grounding mode; lightning protection
电气接地与防雷技术 1.1接地技术
接地技术是一项传统基础的建筑工程技术，接地技术的质量关系到人员安全及电气设备的稳定接地网承担了雷电流泄流、故障短路电流的安全排放工作，因而在发电厂、变电站设计时，静电技
地、屏蔽接地、设施机壳接地等是重要环节。 1.2中性点运行方式
电力系统中性点运行方式有中性点不接地、高电阻接地或经消弧线圈接地、中性点直接接地三种。在进行电力设计时，具体采用哪种运行方式取决于单相接地时电气设备绝缘要求及供电可靠性。
（1）中性点直接接地。在项目的电气设计中，若采用中性点直接接地这种方式，在单相接地短路时短路电流大，电弧不能自行熄灭，要用断路器来中断单相接地故障，从而使这种接地方式供电日靠性变差，
我国的110kV以上级电气系统中，以大电流
“大庆油田工程有限公司 64
万方数据
接地方式运行，中性点直接接地方式应用的比较广泛。应用于民用供电系统（如220/380V）时，中性点直接接地可以确保任一相火线接地后，其他非故障相电压不会上升至380V，有效保证人身的安全。
（2）中性点不接地、经消弧线圈接地方式。当设备运行过程中发生单相接地故障时，可采用中性点不接地方式，因为系统中不会直接形成短路回路，回路中接地故障电流比负荷电流小很多，电弧能够自行熄灭。发生这种状况时若采用中性点不接地方式，三相用电设备能暂时继续运行2h，因此采用中性点不接地方式供电可靠性更高些。
经消弧线圈接地方式可消除接地故障点的电
弧，减少接地电流；经电阻接地的，无论是中电阻还是高电阻，都是为了增加接地故障电流，从而提高接地保护的动作灵敏度。
我国的10kV和35kV系统，一般以小电流接地方式运行，因此大多采用中性点不接地或经消弧
