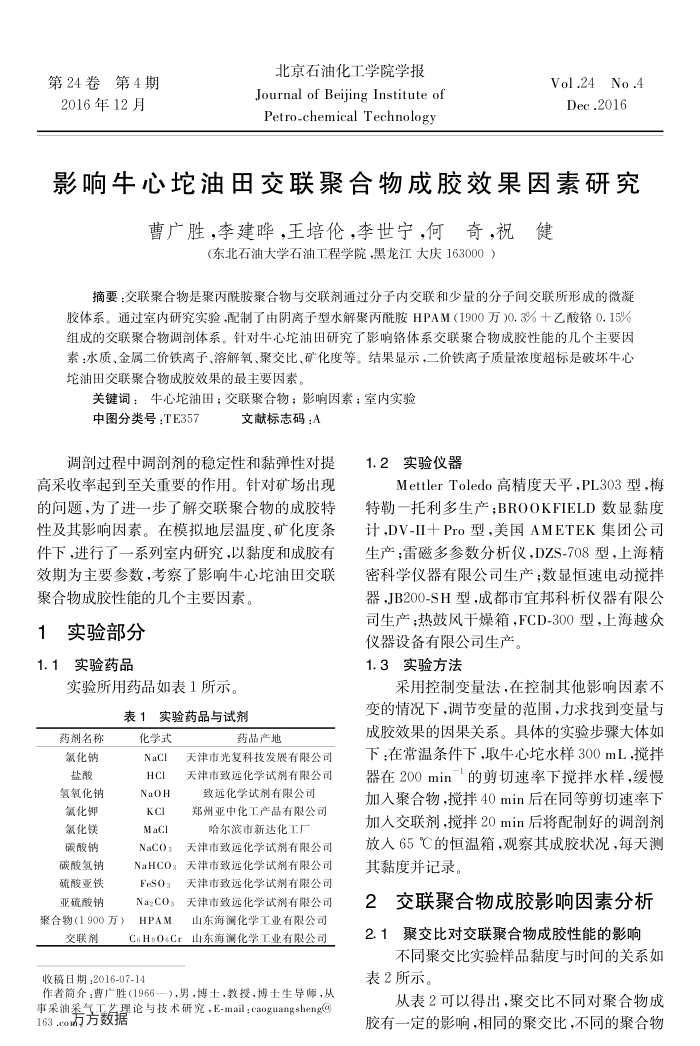

第24卷第4期 2016年12月
北京石油化工学院学报
Journal of Beijing Institute of Petro-chemical Technology
Vol.24 No.4 Dec.2016
影响生心坨油田交联聚合物成胶效果因素研究
曹广胜，李建哗，王培伦，李世宁，何奇祝健
（东北石油大学石油工程学院，黑龙江大庆163000）
摘要：交联聚合物是聚丙酰胺聚合物与交联剂通过分子内交联和少量的分子间交联所形成的微凝胶体系。通过室内研究实验，配制了由阴离子型水解聚丙酰胺HPAM（1900万)0.3%十乙酸铬0.15% 组成的交联聚合物调剖体系。针对牛心坨油田研究了影响铬体系交联聚合物成胶性能的几个主要因素：水质、金属二价铁离子、溶解氧、聚交比、矿化度等。结果显示，二价铁离子质量浓度超标是破坏牛心坨油田交联聚合物成胶效果的最主要因素，
关键词：牛心坨油田；交联聚合物；影响因素；室内实验
中图分类号：TE357
文献标志码：A
调剖过程中调剖剂的稳定性和黏弹性对提高采收率起到至关重要的作用。针对矿场出现的问题，为了进一步了解交联聚合物的成胶特性及其影响因素。在模拟地层温度、矿化度条件下，进行了一系列室内研究，以黏度和成胶有效期为主要参数，考察了影响牛心坨油由交联聚合物成胶性能的几个主要因素。
1实验部分 1.1实验药品
实验所用药品如表1所示。
表1实验药品与试剂
药剂名称氟化钠盐酸氢氧化钠氟化钾氟化镁碳酸钠碳酸氢钠硫酸亚铁亚硫酸钠
聚合物(1900万）
交联剂
化学式 Nacl HCI NaoH Kcl Macl
药品产地
天津市光复科技发展有限公司天津市致远化学试剂有限公司
致远化学试剂有限公司郑州亚中化工产品有限公司哈尔滨市新达化工厂
Naco3
天津市致远化学试剂有限公司
NaHCOa天津市致远化学试剂有限公司
Fesoa
天津市致远化学试剂有限公司
Nagcos
天津市致远化学试剂有限公司
HPAM
山东海澜化学工业有限公司
CeH，0。Cr山东海澜化学工业有限公司
收稿日期；2016-07-14
作者简介：曹广胜(1966一），男，博士，教授，博士生导师，从事采油翠气工艺理论与技术研究，E-mail：caoguangsheng@ 163.c0万方数据
1.2实验仪器
MettlerToledo高精度天平PL303型，梅特勒一托利多生产;BROOKFIELD数显黏度计,DV-II十Pro型，美国AMETEK集团公司生产；雷磁多参数分析仪，DZS-708型，上海精密科学仪器有限公司生产：数显恒速电动搅择器，JB200-SH型，成都市宜邦科析仪器有限公司生产：热鼓风干燥箱.FCD-300型，上海越众
仪器设备有限公司生产。 1.3实验方法
采用控制变量法，在控制其他影响因素不变的情况下，调节变量的范围，力求找到变量与成胶效果的因果关系。具体的实验步骤大体如下：在常温条件下，取牛心坨水样300mL，搅拌器在200min-的剪切速率下搅拌水样，缓慢加人聚合物，搅拌40min后在同等剪切速率下加人交联剂.拌20min后将配制好的调剖剂放人65℃的恒温箱观察其成胶状况，每天测
其黏度并记录。 2
交联聚合物成胶影响因素分析 2.1聚交比对交联聚合物成胶性能的影响
不同聚交比实验样品黏度与时间的关系如表2所示。
从表2可以得出，聚交比不同对聚合物成胶有一定的影响，相同的聚交比，不同的聚合物
