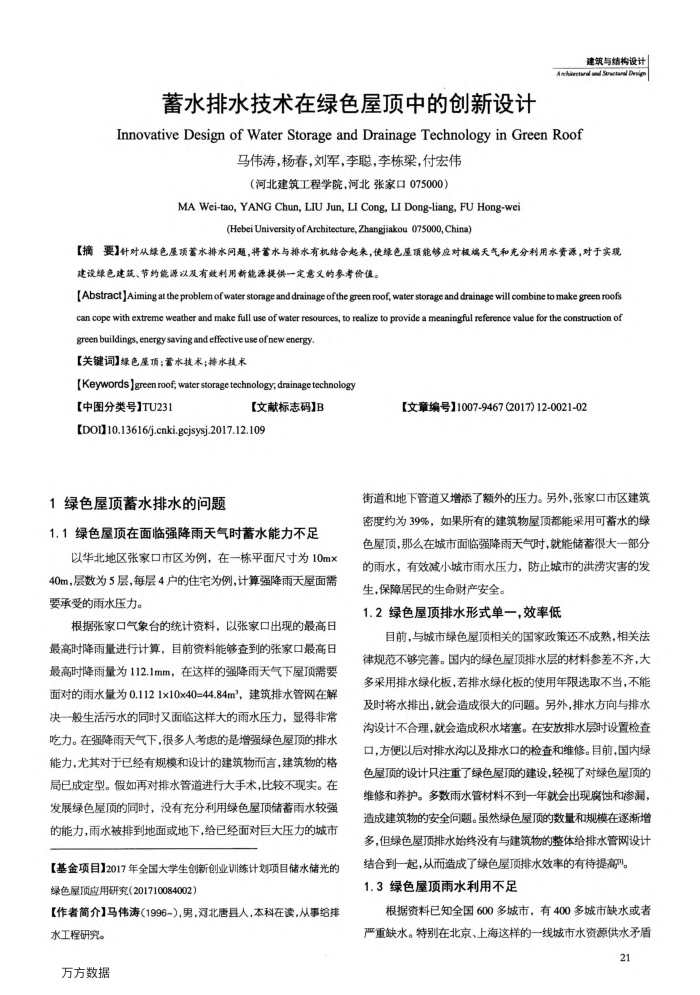

蓄水排水技术在绿色屋顶中的创新设计
建筑与结构设计
AhitddSetuDe
Innovative Design of Water Storage and DrainageTechnology inGreen Roof
马伟涛，杨春，刘军，李聪，李栋梁，付宏伟（河北建筑工程学院，河北张家口075000）
MA Wei-tao, YANG Chun, LIU Jun, LI Cong, LI Dong-liang, FU Hong-wei
(Hebei University of Architecture,Zhangjiakou 075000, China)
【摘要】针对从绿色压项蓄水排水问随，将蓄水与排水有机结合起来，使绿色屋项能够应对极端天气和充分利用水资源，对于实现建设绿色建筑、节约能源以及有效利用新能源提供一定意叉的参考价值。
[Abstract]Aiming at the problem of water storage and drainage ofthe green roof, water storage and drainage will combine to make green roofs can cope with extreme weather and make full use of water resources, to realize to provide a meaningful reference value for the construction of
greenbuildings,energysaving andffectiveusefewenergy【关键词】绿色屋顶；蓄水技术；持水技术
[Keywords ]green roof, water storage technology; drainage technology
【中图分类号】TU231
【文献标志码】日
[DO1]10.13616/j.cnki.gcjsysj.2017.12.109
1绿色屋顶蓄水排水的问题
1.1绿色屋顶在面临强降雨天气时蓄水能力不足
以华北地区张家口市区为例，在一栋平面尺寸为10mx 40m，层数为5层，每层4户的住宅为例，计算强降雨天屋面需要承受的雨水压力。
根据张家口气象台的统计资料，以张家口出现的最高日最高时降雨量进行计算，目前资料能够查到的张家口最高日最高时降雨量为112.1mm，在这样的强降雨天气下屋顶需要面对的雨水量为0.1121x10x40=44.84m，建筑排水管网在解决一般生活污水的同时又面临这样大的雨水压力，显得非常吃力。在强降雨天气下，很多人考虑的是增强绿色屋顶的排水能力，尤其对于已经有规模和设计的建筑物而言，建筑物的格局已成定型。假如再对排水管道进行大手术，比较不现实。在发展绿色屋顶的同时，没有充分利用绿色屋顶储蓄雨水较强的能力，雨水被排到地面或地下，给已经面对巨大压力的城市
【基金项目】2017年全国大学生创新创业训练计划项目储水储光的绿色屋顶应用研究（201710084002）
【作者简介1马伟涛(1996~)，男，河北唐县人，本科在读，从事给排
水工程研究。万方数据
【文章编号】1007-9467(2017)12-0021-02
街道和地下管道又增添了额外的压力。另外，张家口市区建筑密度约为39%，如果所有的建筑物屋顶都能采用可蓄水的绿色屋顶，那么在城市面临强降雨天气时，就能储蓄很大一部分的雨水，有效减小城市雨水压力，防止城市的洪涝灾害的发生，保障居民的生命财产安全。
1.2绿色屋顶排水形式单一，效率低
目前，与城市绿色屋顶相关的国家政策还不成然，相关法律规范不够完善。国内的绿色屋排水层的材料参差不齐，大多采用排水绿化板，若排水绿化板的使用年限选取不当，不能及时将水排出，就会造成很大的问题。另外，排水方向与排水沟设计不合理，就会造成积水堵塞。在要放排水层时设置检查口，方便以后对排水沟以及排水口的检查和维修。目前，国内绿色屋顶的设计只注重了绿色屋顶的建设，轻视了对绿色屋顶的维修和养护。多数雨水管材料不到一年就会出现腐蚀和渗漏，造成建筑物的安全可题。虽然绿色屋顶的数量和规模在逐渐增多，但绿色屋顶排水始终没有与建筑物的整体给排水管网设计
结合到一起，从而造成了绿色屋顶排水效率的有待提高"。 1.3绿色屋顶雨水利用不足
根据资料已知全国600多城市，有400多城市缺水或者严重缺水。特别在北京、上海这样的一线城市水资源供水矛盾
21
