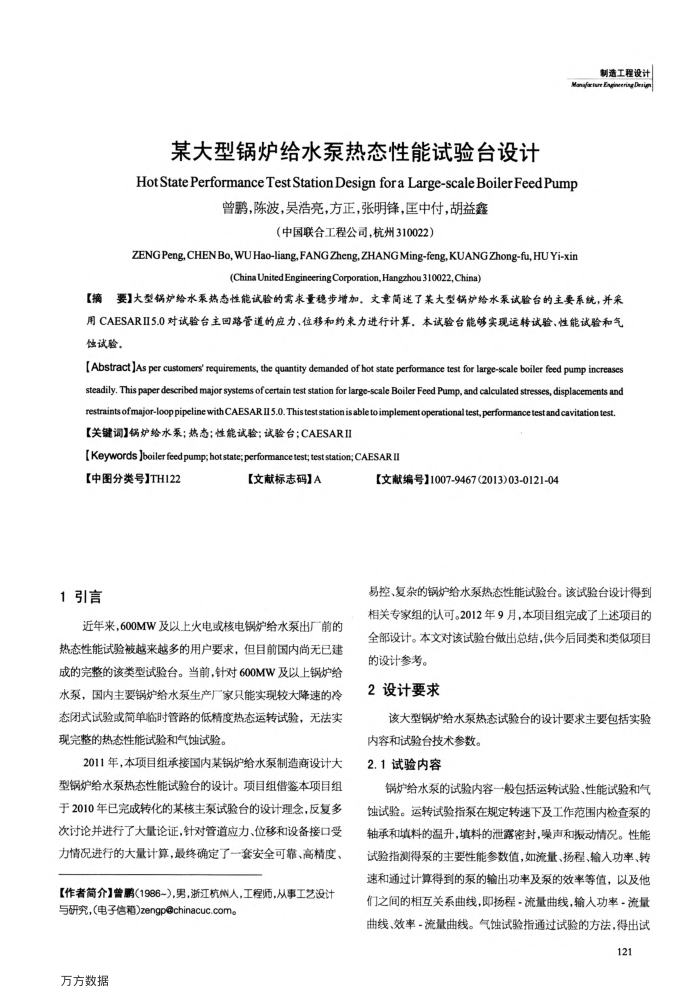

某大型锅炉给水泵热态性能试验台设计
制造工程设计
MangfrnrErgineeringDesie
HotStatePerformanceTestStationDesignforaLarge-scaleBoilerFeedPump
曾鹏，陈波，吴浩亮，方正，张明锋，匡中付，胡益鑫
（中国联合工程公司，杭州310022）
ZENG Peng, CHEN Bo, WU Hao-liang,FANGZheng, ZHANG Ming-feng,KUANG Zhong-fu, HUYi-xin
(China United Engineering Corporation, Hangzhou 310022,China)
【摘要】大型锅炉给水泵热态性能试验的需求量稳步增加，文章简述了某大型锅炉给水泵试验台的主要系统，并采用CAESARII5.0对试验台主回路管道的应力、位移和约束力进行计算，本试验台能够实现运转试验、性能试验和气蚀试验，
[Abstract]As per customers’ requirements, the quantity demanded of bot state performance test for large-scale boiler feed pump increases steadily. This paper described major systems ofcertain test station forlarge-scale Boiler Feed Pump, and calculated stresses, displacements and restraintsofmajor-looppipeline with CAESARII5.0.Thisteststation isableto implementoperationaltest,performancetestandcavitationtest.【关键调】锅炉给水泵；热态；性能试验；试验台；CAESARII
[Keywords boilerfd pump;hotstat;perfomancetest;teststatioe; CAESARII
【中图分类号】TH122 1引言
【文献标志码】A
近年来，600MW及以上火电或核电锅炉给水泵出厂前的热态性能试验被越来越多的用户要求，但目前国内尚无已建成的完整的该类型试验台。当前，针对600MW及以上锅炉给水泵，国内主要锅炉给水泵生产厂家只能实现较大降速的冷态闭式试验或简单临时管路的低精度热态运转试验，无法实现完整的热态性能试验和气蚀试验。
2011年，本项目组承接国内某锅炉给水泵制造商设计大型锅炉给水泵热态性能试验台的设计。项目组借鉴本项目组于2010年已完成转化的某核主泵试验台的设计理念，反复多次讨论并进行了大量论证，针对管道应力、位移和设备接口受力情况进行的大量计算，最终确定了一套安全可靠、高精度、
【作者简介】曾鹏(1986-)，男，浙江杭州人，工程师，从事工艺没计
与研究，(电子信箱)zengp@chinacuc.com。万方数据
【文献编号】1007-9467(2013)03-0121-04
易控、复杂的锅炉给水泵热态性能试验台。该试验台设计得到相关专家组的认可。2012年9月，本项目组完成了上述项目的全部设计。本文对该试验台做出总结，供今后同类和类似项目
的设计参考。 2设计要求
该大型锅炉给水泵热态试验合的设计要求主要包括实验
内容和试验台技术参数。 2.1试验内容
锅炉给水泵的试验内容一般包括运转试验、性能试验和气蚀试验。运转试验指泵在规定转速下及工作范围内检查泵的轴承和填料的温升，填料的泄露密封，噪声和振动情况。性能试验指测得泵的主要性能参数值，如流量、扬程、输人功率、转速和通过计算得到的泵的输出功率及泵的效率等值，以及他们之间的相互关系曲线，即扬程-流量曲线，输人功率·流量曲线、效率-流量曲线。气蚀试验指通过试验的方法，得出试
