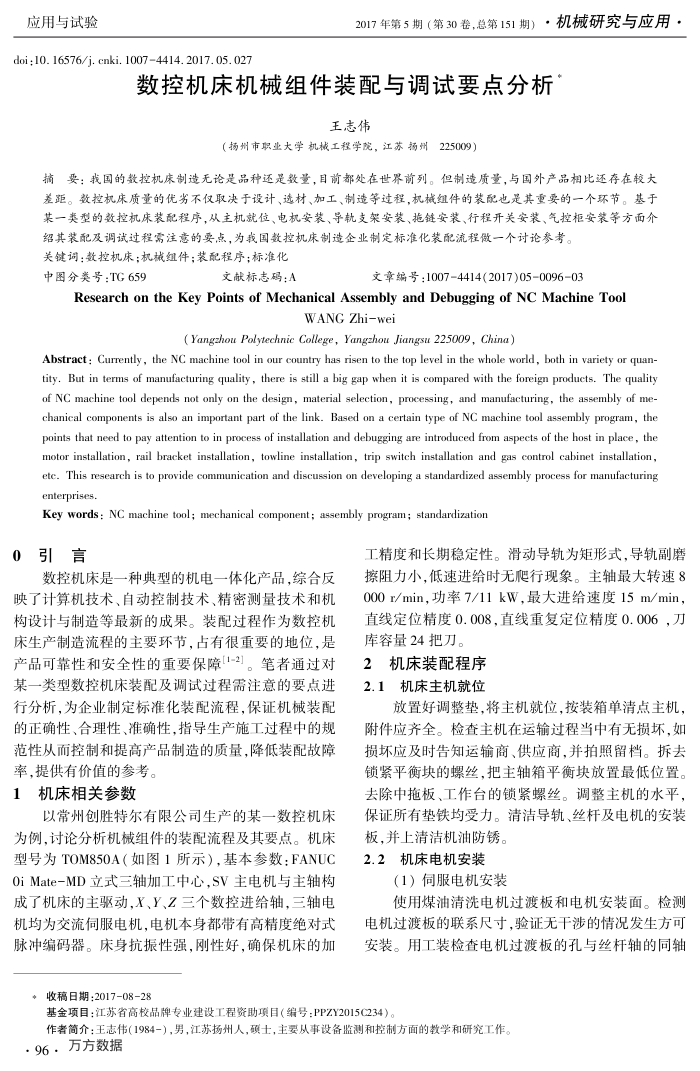

应用与试验
doi :10. 16576/j. cnki. 10074414. 2017. 05. 027
2017年第5期（第30卷，总第151期）·机械研究与应用
数控机床机械组件装配与调试要点分析
王志伟
（扬州市职业大学机械工程学院，江苏扬州225009）
摘要：我国的数控机床制造无论是品种还是数量，目前都处在世界前列。但制造质量，与国外产品相比还存在较大差距。数控机床质量的优劣不仅取决于设计、选材、加工、制遗等过程，机械组件的装配也是其重要的一个环节。基于某一类型的数控机床装配程序，从主机就位、电机安装、导轨支架安装、拖链安装、行程开关安装、气控柜安装等方面介
绍其装配及调试过程需注意的要点，为我国数控机床制造企业制定标准化装配流程做一个讨论参考。关键调：数控机床；机械组件；装配程序；标准化
中图分类号：TG659
文献标志码：A
文章编号：10074414(2017)05009603
Research on the Key Points of Mechanical Assembly and Debugging of NC Machine Tool
WANG Zhi-wei
( Yangzhou Polytechnic College, Yangzhou Jiangsu 225009, China)
Abstract : Currently, the NC machine tool in our country has risen to the top level in the whole world, both in variety or quan-tity. But in terms of manufacturing quality , there is still a big gap when it is compared with the foreign products. The quality of NC machine tool depends not only on the design, material selection, processing, and manufacturing, the assembly of me-chanical components is also an important part of the link. Based on a certain type of NC machine tool assembly program, the points that need to pay attention to in process of installation and debugging are introduced from aspects of the host in place, the motor installation, rail bracket installation, towline installation, trip switch installation and gas control cabinet installation, etc. This research is to provide communication and discussion on developing a standardized assembly process for manufacturing enterprises.
Key words : NC machine tool; mechanical component; assembly program; standardization
引言 0
数控机床是一种典型的机电一体化产品，综合反映了计算机技术、自动控制技术、精密测量技术和机构设计与制造等最新的成果。装配过程作为数控机床生产制造流程的主要环节，占有很重要的地位，是产品可靠性和安全性的重要保障[1-2]。笔者通过对某一类型数控机床装配及调试过程需注意的要点进行分析，为企业制定标准化装配流程，保证机械装配的正确性、合理性、准确性，指导生产施工过程中的规范性从而控制和提高产品制造的质量，降低装配故障
率，提供有价值的参考。 1机床相关参数
以常州创胜特尔有限公司生产的某一数控机床
为例，讨论分析机械组件的装配流程及其要点。机床型号为TOM850A（如图1所示），基本参数：FANUC OiMate-MD立式三轴加工中心，SV主电机与主轴构成了机床的主驱动，X、Y、Z三个数控进给轴，三轴电机均为交流司服电机，电机本身都带有高精度绝对式脉冲编码器。床身抗振性强，刚性好，确保机床的加
*收稿日期：2017-08-28
工精度和长期稳定性。滑动导轨为矩形式，导轨副磨擦阻力小，低速进给时无爬行现象。主轴最大转速8 000r/min，功率7/11kW，最大进给速度15m/min，直线定位精度0.008，直线重复定位精度0.006，刀库容量24把刀。
2机床装配程序 2.1机床主机就位
放置好调整垫，将主机就位，按装箱单清点主机附件应齐全。检查主机在运输过程当中有无损坏，如损坏应及时告知运输商、供应商，并拍照留档。拆去锁紧平衡块的螺丝，把主轴箱平衡块放置最低位置。去除中拖板、工作台的锁紧螺丝。调整主机的水平，保证所有垫铁均受力。清洁导轨、丝杆及电机的安装
板，并上清洁机油防锈。 2.2机床电机安装
（1）伺服电机安装
使用煤油清洗电机过渡板和电机安装面。检测电机过渡板的联系尺寸，验证无干涉的情况发生方可安装。用工装检查电机过渡板的孔与丝耗轴的同雅
基金项目：江苏省高校品牌专业建设工程资助项目（编号：PPZY2015C234）
作者简介：王志伟(1984-），男，江苏扬州人，硕士，主要从事设备监测和控制方面的教学和研究工作。·96．万方数据
