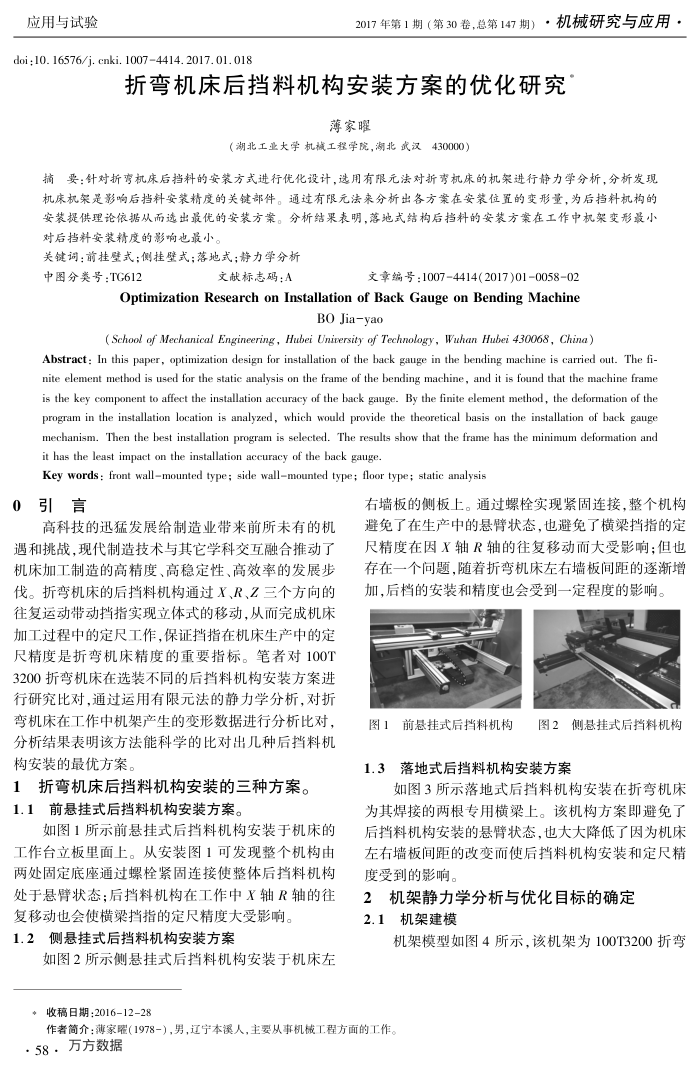

折弯机床后挡料机构安装方案的优化研究
薄家醒
（湖北工业大学机械工程学院，湖北武汉430000）
摘要：针对折弯机床后挡料的安装方式进行优化设计，选用有限元法对新弯机床的机进行静力学分析，分析发现机床机案是影响后挡料安袭精度的关键部件。通过有限元法来分析出各方策在安袭位置的变形量，为后挡科机构的安装提供理论依据从而选出最优的安装方案。分析结采表明，落地式结构后挡料的安装方案在工作中机架变形最小对后挡料安装精度的影响也最小。
关键调：前挂壁式；侧挂壁式；落地式；静力学分析
中图分类号：TG612
文献标志码：A
文章编号：1007-4414(2017)010058-02
OptimizationResearchonInstallationof BackGaugeonBendingMachine
BO Jia-yao
( School of Mechanical Engineering, Hubei Unirersity of Technology, Wuhan Hubei 430068, China)
Abstract: In this paper, optimization design for installation of the back gauge in the bending machine is carried out. The fi-nite element method is used for the static analysis on the frame of the bending machine, and it is found that the machine frame is the key component to affect the installation accuracy of the hack gauge. By the finite element method, the deformation of the program in the installation location is analyzed, which would provide the theoretical basis on the installation of back gauge mechanism. Then the best installation program is selected. The results show that the frame has the minimum deformation and it has the least impact on the installation aceuracy of the back gauge.
Key words : front wallmounted type; side wallmounted type; floor type; static analysis
引言 0
高科技的迅猛发展给制造业带来前所未有的机遇和挑战，现代制造技术与其它学科交互融合推动了机床加工制造的高精度、高稳定性、高效率的发展步伐。折弯机床的后挡料机构通过X、R、Z三个方向的往复运动带动挡指实现立体式的移动，从而完成机床加工过程中的定尺工作，保证挡指在机床生产中的定尺精度是折弯机床精度的重要指标。笔者对100T 3200折弯机床在选装不同的后挡料机构安装方案进行研究比对，通过运用有限元法的静力学分析，对折弯机床在工作中机架产生的变形数据进行分析比对，分析结果表明该方法能科学的比对出几种后挡料机构安装的最优方案。
1折弯机床后挡料机构安装的三种方案。 1.1前悬挂式后挡料机构安装方案。
如图1所示前悬挂式后挡料机构安装于机床的工作台立板里面上。从安装图1可发现整个机构由两处固定底座通过螺栓紧固连接使整体后挡料机构处于悬臂状态：后挡料机构在工作中X轴R轴的往
复移动也会使横梁挡指的定尺精度大受影响。 1.2侧悬挂式后挡料机构安装方案
如图2所示侧悬挂式后挡料机构安装于机床左*收稿日期：2016-12-28
右墙板的侧板上。通过螺栓实现紧固连接，整个机构避免了在生产中的悬臂状态，也避免了横梁挡指的定尺精度在因X轴R轴的往复移动而大受影响；但也存在一个同题，随着折弯机床左右墙板间距的逐渐增加，后档的安装和精度也会受到一定程度的影响。
图1前悬挂式后挡料机构
图2侧悬挂式后挡料机构
1.3落地式后挡料机构安装方案
如图3所示落地式后挡料机构安装在折弯机床为其焊接的两根专用横梁上。该机构方案即避免了后挡料机构安装的悬臂状态，也大大降低了因为机床左右墙板间距的改变而使后挡料机构安装和定尺精
度受到的影响。 2
机架静力学分析与优化目标的确定 2.1机架建模
机架模型如图4所示，该机架为100T3200折弯
