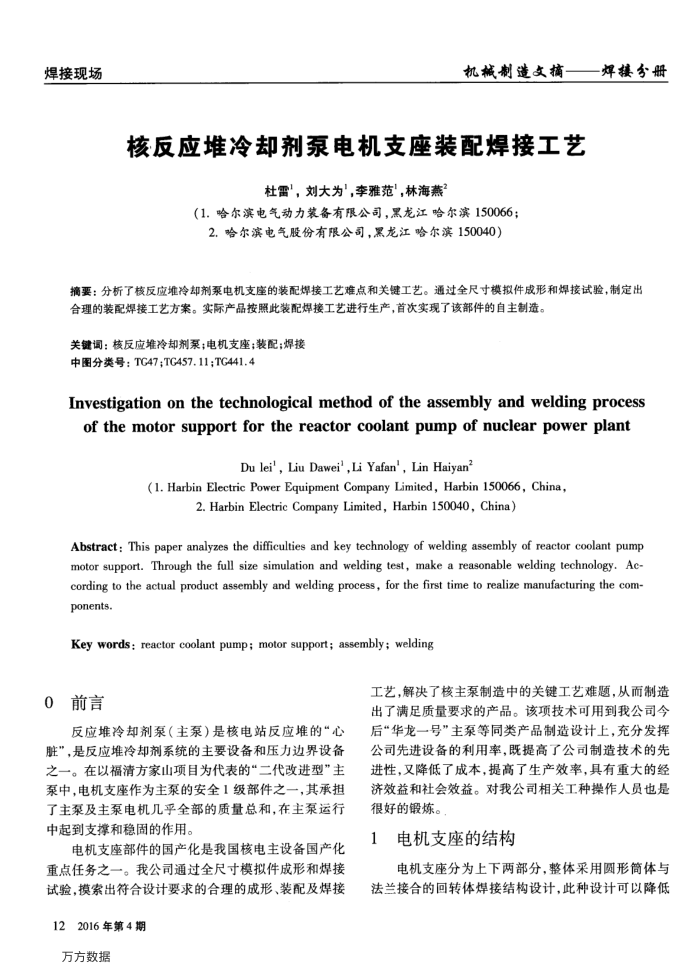

核反应堆冷却剂泵电机支座装配焊接工艺
杜雷，刘大为"，李雅范"，林海燕
（1.哈尔滨电气动力装备有限公司，黑龙江哈尔滨150066： 2.哈尔滨电气股份有限公司，黑龙江哈尔滨150040）
摘要：分析了核反应堆冷却剂泵电机支座的装配焊接工艺难点和关键工艺。通过全尺寸模拟件成形和焊接试验，制定出合理的装配焊接工艺方案。实际产品按照此装配焊接工艺进行生产，首次实现了该部件的自主制造。
关键调：核反应堆冷却剂泵；电机支座；装配；焊接中图分类号：TG47;TG457.11;TG441.4
Investigationonthetechnologicalmethodoftheassemblyandweldingprocess of themotor supportforthereactor coolantpumpof nuclearpowerplant
Du lei', Liu Dawei',Li Yafan', Lin Haiyan
(1. Harbin Electric Power Equipment Company Limited, Harbin 150066, China,
2. Harbin Electric Company Limited, Harbin 150040, China)
Abstract: This paper analyzes the difficulties and key technology of welding assembly of reactor coolant pump motor support.Through the full size simulation and welding test, make a reasonable welding technology. Ac-cording to the actual product assembly and welding process,for the first time to realize manufacturing the com ponents.
Key words: reactor coolant pump; motor support; assembly; welding
0前言
反应堆冷却剂泵（主泵）是核电站反应堆的“心脏”，是反应堆冷却剂系统的主要设备和压力边界设备之一。在以福清方家山项目为代表的“二代改进型”主泵中，电机支座作为主泵的安全1级部件之一，其承担了主泵及主泵电机几乎全部的质量总和，在主泵运行中起到支撑和稳固的作用。
电机支座部件的国产化是我国核电主设备国产化重点任务之一。我公司通过全尺寸模拟件成形和焊接试验，摸索出符合设计要求的合理的成形、装配及焊接
122016年第4期万方数据
工艺，解决了核主泵制造中的关键工艺难题，从而制造出了满足质量要求的产品。该项技术可用到我公司今后“华龙一号”主泵等同类产品制造设计上，充分发挥公司先进设备的利用率，既提高了公司制造技术的先进性，又降低了成本，提高了生产效率，具有重大的经济效益和社会效益。对我公司相关工种操作人员也是很好的锻炼。
1电机支座的结构
电机支座分为上下两部分，整体采用圆形筒简体与法兰接合的回转体焊接结构设计，此种设计可以降低
