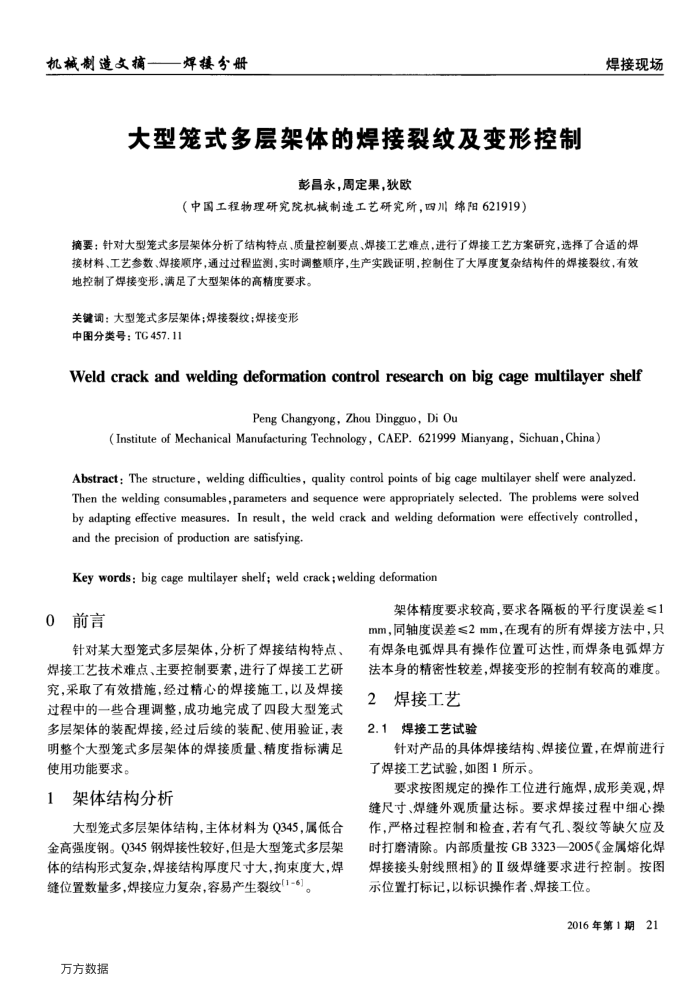

大型笼式多层架体的焊接裂纹及变形控制
彭昌永，周定果，狄欧
（中国工程物理研究院机械制造工艺研究所，四川绵阳621919）
焊接现场
摘要：针对大型笼式多层架体分析了结构特点、质量控制要点、焊接工艺难点，进行了焊接工艺方案研究，选择了合适的焊接材料、工艺参数、焊接顺序，通过过程监测，实时调整顺序，生产实践证明，控制住了大厚度复杂结构件的焊接裂纹，有效
地控制了焊接变形.满足了大型架体的高精度要求，关键调：大型笼式多层架体；焊接裂纹；焊接变形中图分类号：TG457.11
Weld crack and welding deformation control research on big cage multilayer shelf
Peng Changyong, Zhou Dingguo, Di Ou
(Instituteof Mechanical ManufacturingTechnology，CAEP.621999Mianyang，Sichuan，China）
Abstract;The structure,welding difficulties, quality control points of big cage multilayer shelf were analyzed. Then the welding consumables,parameters and sequence were appropriately selected. The problems were solved by adapting effective measures. In result, the weld crack and welding deformation were effectively controlled, and the precision of production are satisfying
Key words: big cage multilayer shelf; weld crack;welding deformation
0前言
针对某大型笼式多层架体，分析了焊接结构特点、焊接工艺技术难点、主要控制要素，进行了焊接工艺研究，采取了有效措施，经过精心的焊接施工，以及焊接过程中的一些合理调整，成功地完成了四段大型笼式多层架体的装配焊接，经过后续的装配、使用验证，表明整个大型笼式多层架体的焊接质量、精度指标满足使用功能要求。
1架体结构分析
大型笼式多层架体结构，主体材料为Q345，属低合金高强度钢。Q345钢焊接性较好，但是大型笼式多层架体的结构形式复杂，焊接结构厚度尺寸大，拘束度大，焊
缝位置数量多，焊接应力复杂，容易产生裂纹(1-6）。万方数据
架体精度要求较高，要求各隔板的平行度误差≤1 mm，同轴度误差≤2mm，在现有的所有焊接方法中，只有焊条电弧焊具有操作位置可达性，而焊条电弧焊方法本身的精密性较差，焊接变形的控制有较高的难度。
2焊接工艺 2.1焊接工艺试验
针对产品的具体焊接结构、焊接位置，在焊前进行了焊接工艺试验，如图1所示。
要求按图规定的操作工位进行施焊，成形美观，焊缝尺寸、焊缝外观质量达标。要求焊接过程中细心操作，严格过程控制和检查，若有气孔、裂纹等缺欠应及时打磨清除。内部质量按GB3323一2005《金属熔化焊焊接接头射线照相》的Ⅱ级焊缝要求进行控制。按图示位置打标记，以标识操作者、焊接工位。
