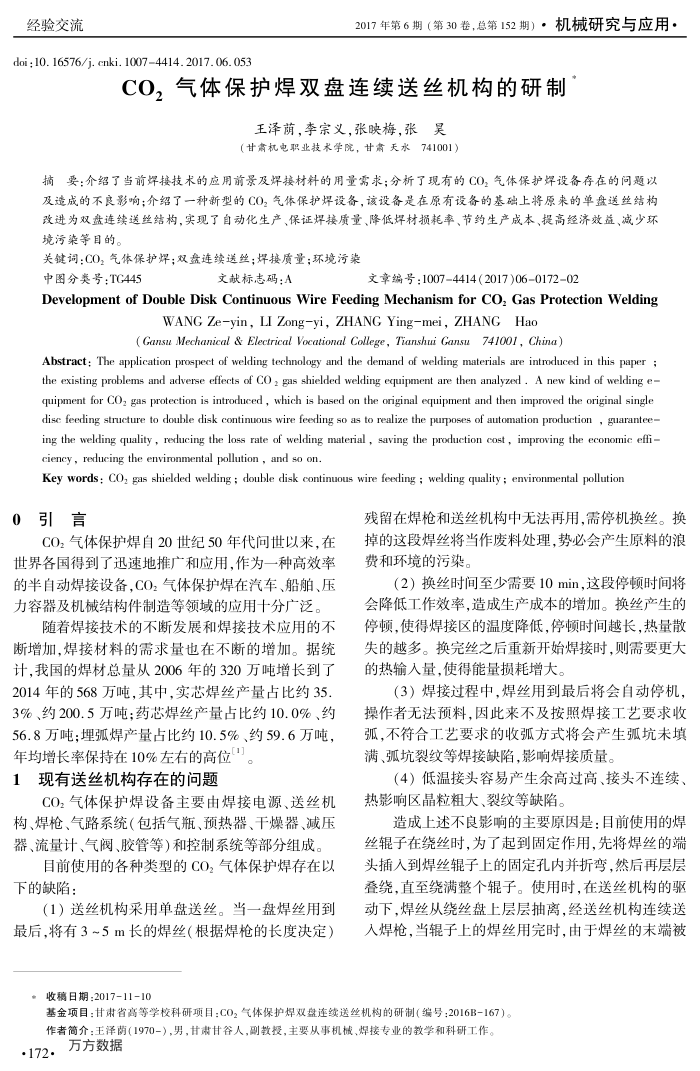

经验交流
doi ; 10. 16576/j. enki. 10074414. 2017. 06. 053
2017年第6期（第30卷，总第152期），机械研究与应用：
CO，气体保护焊双盘连续送丝机构的研制
王泽荫，李宗义，张映梅，张昊（甘需机电职业技术学院，甘需天水741001）
摘要：介绍了当前焊接技术的应用前景及焊接材料的用量需求；分析了现有的CO，气体保护焊设备存在的问题以及造成的不良影响；介绍了一种新型的CO，气体保护焊设备，该设备是在原有设备的基础上将原来的单盘送丝结构改进为双盘连续送丝结构，实现了自动化生产、保证焊接质量、降低焊材损耗率、节约生产成本、提高经济效益、减少环境污染等目的。
关键词：CO，气体保护焊；双盘连续丝；焊接质量；环境污
中图分类号：TG445
文献标志码：A
文享编号：10074414(2017)06017202
Development of Double Disk Continuous Wire Feeding Mechanism for CO, Gas Protection Welding
WANG Ze-yin,LI Zong-yi,ZHANG Ying-mei,ZHANGHao
( Gansu Mechanical & Electrical Vocational College, Tianshui Gansu 74100I, China)
Abstract: The application prospeet of welding technology and the demand of welding materials are introduced in this paper ; the existing problems and adverse effects of CO 2 gas shielded welding equipment are then analyzed . A new kind of welding e-quipment for CO2 gas protection is introduced , which is based on the original equipment and then improved the original single disc feeding structure to double disk continuous wire feeding so as to realize the purposes of automation production , guarantee-ing the welding quality , reducing the loss rate of welding material , saving the production cost , improving the economic effi-ciency , reducing the environmental pollution , and so on.
Key words : CO2 gas shielded welding ; double disk eontinuous wire feeding ; welding quality ; environmental pollution
引言 0
CO2气体保护焊自20世纪50年代问世以来，在世界各国得到了迅速地推广和应用，作为一种高效率的半自动焊接设备，CO2气体保护焊在汽车、船舶、压力容器及机械结构件制造等领域的应用十分广泛
随着焊接技术的不断发展和焊接技术应用的不断增加，焊接材料的需求量也在不断的增加。据统计，我国的焊材总量从2006年的320万吨增长到了 2014年的568方吨，其中，实芯焊丝产量占比约35 3%、约200.5方吨：药芯焊丝产量占比约10.0%、约 56.8万吨；埋弧焊产量占比约10.5%、约59.6万吨，年均增长率保持在10%左右的高位。
现有送丝机构存在的问题 1
CO，气体保护焊设备主要由焊接电源、送丝机构、焊枪、气路系统（包括气瓶、预热器、干燥器、减压器、流量计、气阀、胶管等）和控制系统等部分组成。
自前使用的各种类型的CO，气体保护焊存在以下的缺陷：
（1）送丝机构采用单盘送丝。当一盘焊丝用到最后，将有3~5m长的焊丝（根据焊枪的长度决定） ●收稿日期：2017-11-10
残留在焊枪和送丝机构中无法再用，需停机换丝。换掉的这段焊丝将当作废料处理，势必会产生原料的浪费和环境的污染。
（2）换丝时间至少需要10min，这段停顿时间将会降低工作效率，造成生产成本的增加。换丝产生的停顿，使得焊接区的温度降低，停顿时间越长，热量散失的越多。换完丝之后重新开始焊接时，则需要更大的热输入量，使得能量损耗增大。
（3）焊接过程中，焊丝用到最后将会自动停机
操作者无法预料，因此来不及接按照焊接工艺要求收弧，不符合工艺要求的收弧方式将会产生弧坑未填满、弧坑裂纹等焊接缺陷，影响焊接质量。
（4）低温接头容易产生余高过高、接头不连续、热影响区晶粒粗大、裂纹等缺陷。
造成上述不良影响的主要原因是：目前使用的焊丝辊子在绕丝时，为了起到固定作用，先将焊丝的端头插入到焊丝辑子上的固定孔内并折弯，然后再层层登绕，直至绕满整个辊子。便用时，在送丝机构的驱动下，焊丝从绕丝盘上层层抽离，经送丝机构连续送入焊枪，当辊子上的焊丝用完时，由于焊丝的末端被
基金项目：甘肃省高等学校科研项目：C0，气体保护焊双盘连续送丝机构的研制（编号：2016B-167）。作者简介：王泽荫（1970-），男，甘肃甘谷人，副教授，主要从事机械、焊接专业的教学和科研工作。
万方数据
·172
