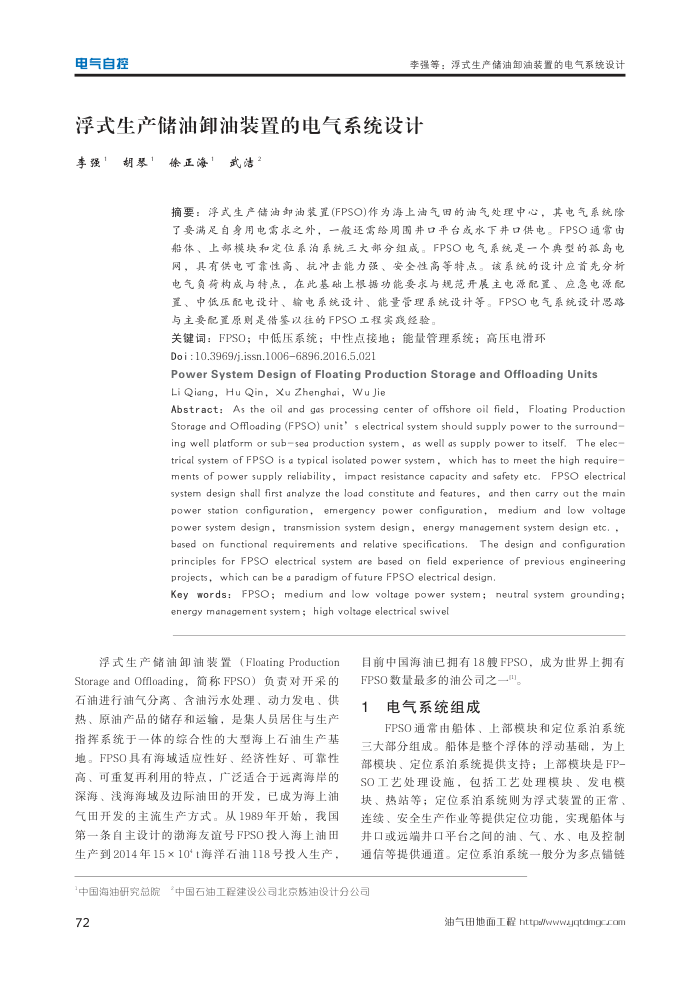

李强等：淳式生产储油卸油装置的电气系统设计
浮式生产储油卸油装置的电气系统设计
李强，
胡琴1
武洁2
徐正海
摘要：浮式生产储油卸油装置(FPSO)作为海上油气田的油气处理中心，其电气系统除了要满足自身用电需求之外，一般还需给周井口平台或水下并口供电。FPSO通常由船体、上部模块和定位系泊系统三大部分组成。FPSO电气系统是一个典型的狐岛电网，具有供电可靠性高、抗冲击能力强、安全性高等特点。该系统的设计应首先分析电气负荐构成与特点，在此基础上根据功能要求与规范开展主电源配置、应急电源配置、中低压配电设计、输电系统设计、能量管理系统设计等。FPSO电气系统设计恩路与主要配置原则是借鉴以往的FPSO工程实践经验。
关键词：FPSO；中低压系统；中性点接地；能量管理系统；高压电滑环 Doi : 10.3969/j.issn.10066896.2016.5.021
Power System Design of Floating Production Storage and Offloading Units Li Qiang, Hu Qin, Xu Zhenghai, Wu Jie
Abstract: As the oil and gas processing center of offshore oil field, Floating Production Storage and Offloading (FPSO) unit' s electrical system should supply power to the surround-ing well platform or subsea production system , as well as supply power to itself. The elec trical system of FPSO is a typical isolated power system , which has to meet the high require ments of power supply reliability, impact resistance capacity and safety etc. FPSO electrical system design shall first analyze the load constitute and features, and then carry out the main power station configuration, emergency power configuretion, medium and low voltage power system design, transmission system design, energy manegement system design etc. , based on functional requirements and relative specifications.The design and configuration principles for FPSO electrical system are based on field experience of previous engineering projects, which can be a paradigm of future FPSO electrical design.
Key words: FPSO; medium and low voltage power system; neutral system grounding; energy management system ; high voltage electrical swivel
浮式生产储油卸油装置（FloatingProduction StorageandOffloading，简称FPSO）负责对开采的石油进行油气分离、含油污水处理、动力发电、供热、原油产品的储存和运输，是集人员居住与生产指挥系统于一体的综合性的大型海上石油生产基地。FPSO具有海域适应性好、经济性好、可靠性高、可重复再利用的特点，广泛适合于远离海岸的深海、浅海海域及边际油田的开发，已成为海上油气田开发的主流生产方式。从1989年开始，我国第一条自主设计的动海友谊号FPSO投人海上油田生产到2014年15×10*t海洋石油118号投人生产，
目前中国海油已拥有18艘FPSO，成为世界上拥有 FPSO数量最多的油公司之一"
电气系统组成
FPSO通常由船体、上部模块和定位系泊系统
三大部分组成。船体是整个浮体的浮动基础、为部模块、定位系泊系统提供支持；上部模块是FP-SO工艺处理设施，包括工艺处理模块、发电模块、热站等；定位系泊系统则为浮式装置的正常、连续、安全生产作业等提供定位功能，实现船体与井口或远端井口平台之间的油、气、水、电及控制通信等提供通道。定位系泊系统一股分为多点错链
"中国海油研究总院“中国石油工程建设公司北京练油设计分公司
