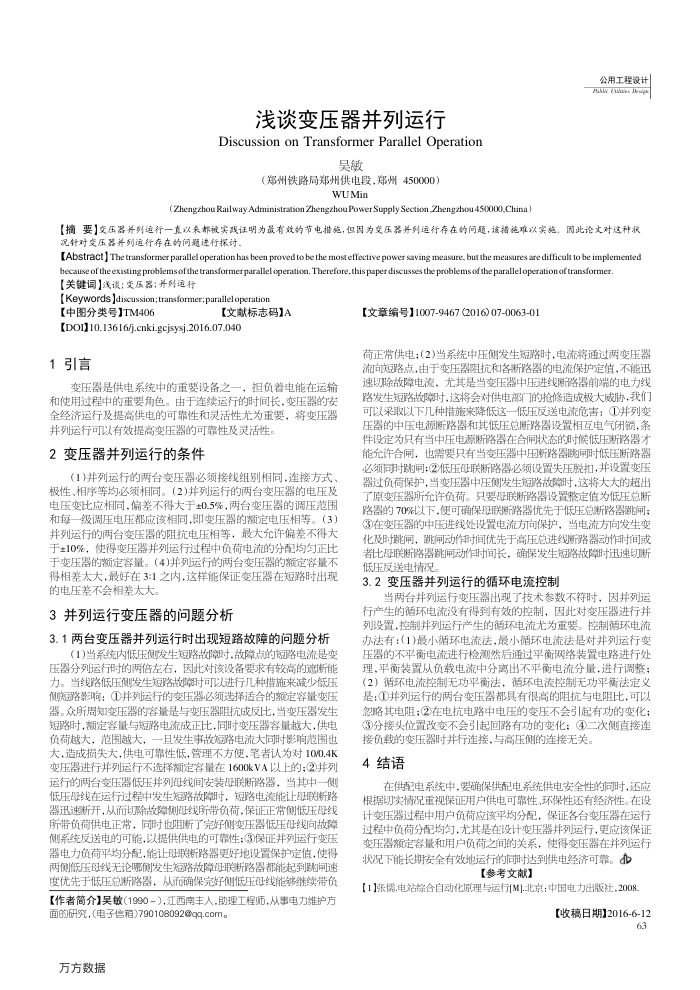

浅谈变压器并列运行
Discussion on Transformer Parallel Operation
吴敏
（郑州铁路局郑州供电段，郑州450000）
WUMin
(Zhengzhou Railway Administration Zhengzhou Power Supply Section,Zhengzhou 450000,China )
公用工程设计 kv Culawc Irspe
【摘要】交压器并列运行一直以来都被实戏证明为最有效的节电措范，但固为交压器并列运行存在的问题，该措施难以实范，因此论文对这种状况针对交压器并列运行存在的问题进行探讨。
[Abstract] The transformer parallel operation has been provedto be the most effective power saving measure, but the measures are difficult to be implemented
because of the existing problems ofthe transformerparalleloperation. Therefore,this paper discusses the problems of the paralleloperation of transformer.【关键词】浅读；变压器；并列运行
[Keywords Jdiscussion; transformer;parallel operation【中图分类号]TM406
[文献标志码]A
[DO1]10.13616/j.cnki.gcjsysj.2016.07.040 1引言
变压器是供电系统中的重要设备之一，担负差电能在运输和使用过程中的重要角色。由于连续运行的时间长，变压器的安全经济运行及提高供电的可靠性和灵活性尤为重要，将变压器
并列运行可以有效提高变压器的可靠性及灵活性： 2变压器并列运行的条件
(1)并列运行的两台变压器必须接线组别相同，连接方式、极性、相序等均必须相同。（2)并列运行的两台变压器的电压及电压变比应相同，偏差不得大于0.5%，两台变压器的调压范围和每一级调压电压都应该相同.即变压器的额定电压相等。（3）并列运行的两台变压器的阻抗电压相等，最大允许偏差不得大于±10%，使得变压器并列运行过程中负荷电流的分配均匀正比于变压器的额定容量。(4)并列运行的两台变压器的额定容量不得相差太大，最好在3:1之内，这样能保证变压器在短路时出现的电压差不会相差太大。
3并列运行变压器的问题分析
3.1两台变压器并列运行时出现短路故障的问题分析
(1)当系统内低压侧生短路故障时，故障点的短路电流是变压器分列运行时的两倍左右，因此对该设备要求有较高的避断能力。当线路低压侧发生短路故障时可以进行几种措施来减>低压侧短路影响：①并列运行的变压器必须选择适合的额定容量变压器。众所周知变压器的容量是与变压器阻抗成反比，当变压器发生短路时，额定容量与短路电流成正比，同时变压器容量越大，供电负荷越大，范围越大，一且发生事故短路电流大同时影响范围也大，造成损失大，供电可靠性低，管理不方便，笔者认为对100.4K 变压器进行并列运行不选择额定容量在1600kVA以上的；2并列运行的两台变压器低压并列母线闻安装母联断路器，当其中一侧低压母线在运行过程中发生短路故障时，短路电流能让母联断路器迅速断开，从而切除故障侧母线所带负荷，保证正常侧低压母线所带负荷供电正常，同时也阻断了完好侧变压器低压母线向故障侧系统反送电的可能，以提供供电的可靠性：3保证并列运行变压器电力负荷平均分配，能让母联新路器更好地设置保护定值，使得两侧低压母线无论哪侧发生知路故障任联新路器都能起到跳闸速度优先于低压总断路器，从而确保完好侧低压母线能够继续带负【作者简介1吴敏（1990~），江西南丰人，助理工程师，从事电力维护方
面的研究，（电子信箱）790108092@qq.com。方方数据
【文章编号】1007-9467 (2016) 07-0063-01
荷正常供电：（2）当系统中压侧发生短路时，电流将通过两变压器流向短路点，由于变压器阻抗和各断路器的电流保护定值，不能迅速现除故障电流，尤其是当变压器中压进线断略器前端的电力线路发生短路故障时，这将会对供电部门的抢修造成极大威胁，我们可以采取以下几种措施来降低这一低压反送电流危害：①并列变压器的中压电源断路器和其低压总断路器设置相互电气闭锁，条件设定为只有当中压电源断略器在合闸状态的时候低压断路器才能允许合闻，也需要只有当变压器中压断路器跳闻时低压断路器必须同时跳闸：②低压任联断路器必领设置失压脱扣，并设置变压器过负荷保护，当变压器中压侧发生短路故障时，这将大大的超出了原变压器所允许负荷。只要母联断路器设置整定值为低压总断路器的70%以下，便可确保母联断路器优先于低压总断路器跳闸；在变压器的中压进线处设置电流方向保护，当电流方向发生变化及时跳闸，跳闸动作时间优先于高压总进线断路器动作时间或者比母联断路器跳闸动作时闻长，确保发生短路故障时迅速切断低压反送电情况
3.2变压器并列运行的循环电流控制
当两台并列运行变压器出现了技术参数不符时，因并列运行产生的循环电流没有得到有效的控制，因此对变压器进行并列设置，控制并列运行产生的循环电流尤为重要。控制循环电流办法有：(1)最小循环电流法，最小循环电流法是对并列运行变压器的不平衡电流进行检测然后通过平衡网络装置电路进行处理，平衡装置从负载电流中分离出不平衡电流分量，进行调整；（2）循环电流控制无功平衡法，循环电流控制无功平衡法定义是：D并列运行的两台变压器都具有很高的阻抗与电阻比，可以忽略其电阻；②在电抗电路中电压的变压不会引起有功的变化； 3分接头位置改变不会引起回路有功的变化；④4二次侧直接连
接负载的变压器时并行连接，与高压侧的连接无关。 4结语
在供配电系统中，要确保供配电系统供电安全性的同时，还应根据切实情况重视保证用户供电可靠性、环保性还有经济性。在设计变压器过程中用户负荷应该平均分配，保证各台变压器在运行过程中负荷分配均匀，尤其是在设计变压器并列运行，更应该保证变压器额定容量和用户负荷之间自的关系，使得变压器在并列运行状况下能长期安全有效地运行的同时达到供电经济可靠。dp
【参考文献】
【1]张儒.电站综合自动化原理与运行[M].北京：中国电力出版社，2008.
