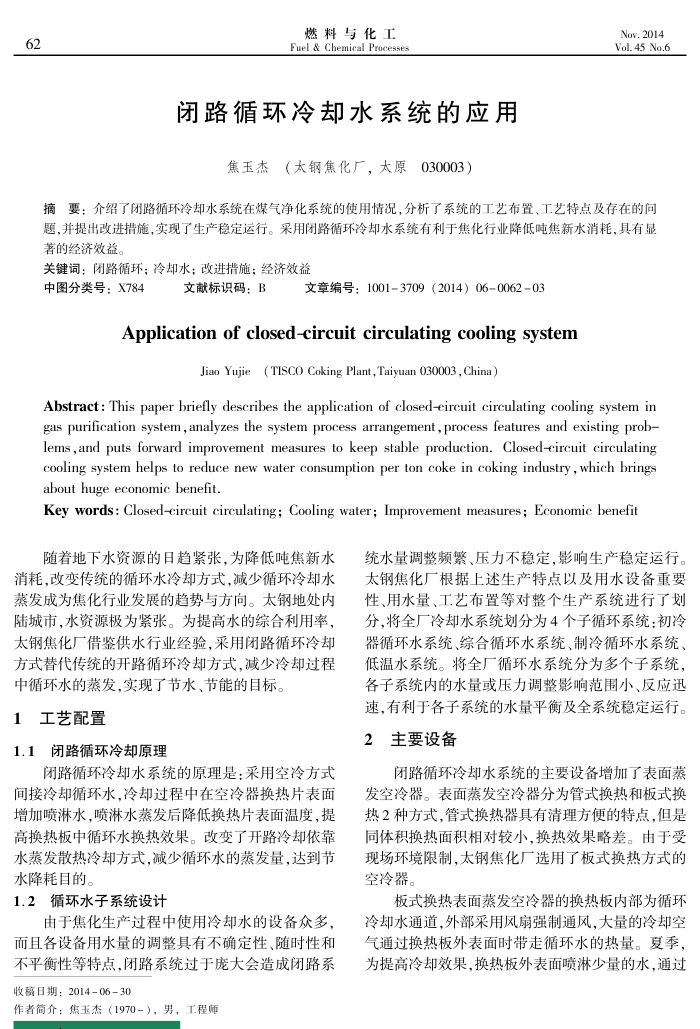

燃料与化工 Fuel & Chemical Processes
闭路循环冷却水系统的应用
焦玉杰（太钢焦化厂，太原030003）
Nov.2014 Vol. 45 No.6
摘要：介绍了闭路循环冷却水系统在煤气净化系统的使用情况，分析了系统的工艺布置、工艺特点及存在的问题，并提出改进措施，实现了生产稳定运行。采用闭路循环冷却水系统有利于焦化行业降低吨焦新水消耗，具有显著的经济效益
关键词：闭路循环；冷却水；改进措施；经济效益
中图分类号：X784
文献标识码：B
文章编号：1001-3709（2014）06-006203
Application of closed-circuit circulating cooling system
Jiao Yujie ( TISCO Coking Plant,Taiyuan 030003, China)
Abstract: This paper briefly describes the application of closed-circuit circulating cooling system in gas purification system, analyzes the system process arrangement, process features and existing prob lems,and puts forward improvement measures to keep stable production. Closed-circuit circulating cooling system helps to reduce new water consumption per ton coke in coking industry, which brings about huge economic benefit.
Key words: Closed-circuit circulating; Cooling water; Improvement measures; Economic benefi
随着地下水资源的日趋紧张，为降低吨焦新水消耗，改变传统的循环水冷却方式，减少循环冷却水蒸发成为焦化行业发展的趋势与方向。太钢地处内陆城市，水资源极为紧张。为提高水的综合利用率，太钢焦化厂借鉴供水行业经验，采用闭路循环冷却方式替代传统的开路循环冷却方式，减少冷却过程
中循环水的蒸发，实现了节水、节能的目标。 1工艺配置
1.1闭路循环冷却原理
闭路循环冷却水系统的原理是：采用空冷方式间接冷却循环水，冷却过程中在空冷器换热片表面增加喷淋水，喷淋水蒸发后降低换热片表面温度，提高换热板中循环水换热效果。改变了开路冷却依靠水蒸发散热冷却方式，减少循环水的蒸发量，达到节水降耗自的，
1.2循环水子系统设计
由于焦化生产过程中使用冷却水的设备众多，而且各设备用水量的调整具有不确定性、随时性和不平衡性等特点，团路系统过于庞大会造成团路系
收稿日期：2014-06-30
作者简介：焦玉杰（1970-），男，工程师
统水量调整频繁、压力不稳定，影响生产稳定运行太钢焦化厂根据上述生产特点以及用水设备重要性、用水量、工艺布置等对整个生产系统进行了划分，将全厂冷却水系统划分为4个子循环系统：初冷器循环水系统、综合循环水系统、制冷循环水系统、低温水系统。将全厂循环水系统分为多个子系统，各子系统内的水量或压力调整影响范围小、反应迅速，有利于各子系统的水量平衡及全系统稳定运行。
2主要设备
闭路循环冷却水系统的主要设备增加了表面蒸发空冷器。表面蒸发空冷器分为管式换热和板式换热2种方式，管式换热器具有清理方便的特点，但是同体积换热面积相对较小，换热效果略差。由于受现场环境限制，太钢焦化广选用了板式换热方式的空冷器。
板式换热表面蒸发空冷器的换热板内部为循环冷却水通道，外部采用风扇强制通风，大量的冷却空气通过换热板外表面时带走循环水的热量。夏季，为提高冷却效果，换热板外表面喷淋少量的水，通过
