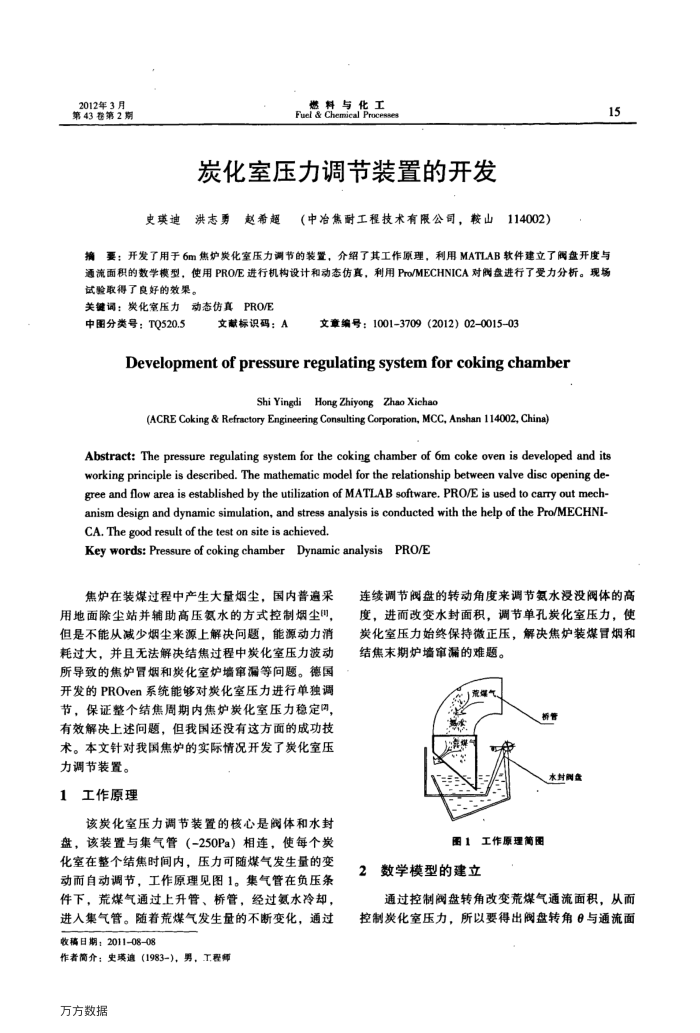

2012年3月第43卷第2期
燃料与化工 Fuel &Che
salPrncesses
炭化室压力调节装置的开发
洪志勇
赵希超
（中冶焦耐工程技术有限公司，鞍山114002）
15
摘要：开发了用于6m焦炉炭化室压力调节的装置，介绍了其工作原理，利用MATLAB软件建立了阀盘开度与通流面积的数学模型，使用PRO/E进行机构设计和动态仿真，利用Pro/MECHNICA对阀盘进行了受力分析。现场试验取得了良好的效果。
关键调：炭化室压力动态仿真PRO/E
中图分类号：TQ520.5
文献标识码：A
文章编号：1001-3709（2012）02-0015-03
Developmentofpressureregulatingsystemforcokingchamber
Shi YingdiHong Zhiyong Zhao Xichao
(ACRE Coking & Refractory Engineering Consulting Corporation, MCC, Anshan 114002, China)
Abstract: The pressure regulating system for the coking chamber of 6m coke oven is developed and its working principle is described. The mathematic model for the relationship between valve disc opening de-gree and flow area is established by the utilization of MATLAB software., PRO/E is used to carry out mech-anism design and dynamic simulation, and stress analysis is conducted with the help of the Pro/MECHNI-CA. The good result of the test on site is achieved.
Key words: Pressure of coking chamber Dynamic analysis PRO/E
售炉在装煤过程中产生大量烟尘，国内普遍采用地面除尘站并辅助高压氨水的方式控制烟尘目，但是不能从减少烟尘来源上解决问题，能源动力消耗过大，并且无法解决结焦过程中炭化室压力波动所导致的焦炉冒烟和炭化室炉墙窜漏等问题。德国开发的PROven系统能够对炭化室压力进行单独调节，保证整个结焦周期内焦炉炭化室压力稳定闪，有效解决上述问题，但我国还没有这方面的成功技术。本文针对我国焦炉的实际情况开发了炭化室压
力调节装置。 1工作原理
该炭化室压力调节装置的核心是阀体和水封盘，该装置与集气管（-250Pa）相连，使每个炭化室在整个结焦时间内，压力可随煤气发生量的变动而自动调节，工作原理见图1。集气管在负压条件下，荒煤气通过上升管、桥管，经过氨水冷却，进入集气管。随着荒煤气发生量的不断变化，通过收稿日期：2011-08-08
作者简介：史瑛追（1983-)，男，工程师万方数据
连续调节阀盘的转动角度来调节氨水浸没阀体的高度，进而改变水封面积，调节单孔炭化室压力，使炭化室压力始终保持微正压，解决焦炉装煤冒烟和结焦末期炉墙窜漏的难题。
村剧A
图1工作原理简图
2数学模型的建立
通过控制阀盘转角改变荒煤气通流面积，从面控制炭化室压力，所以要得出阀盘转角θ与通流面
