燃料与化工 Fuel & Chemical Prcesses

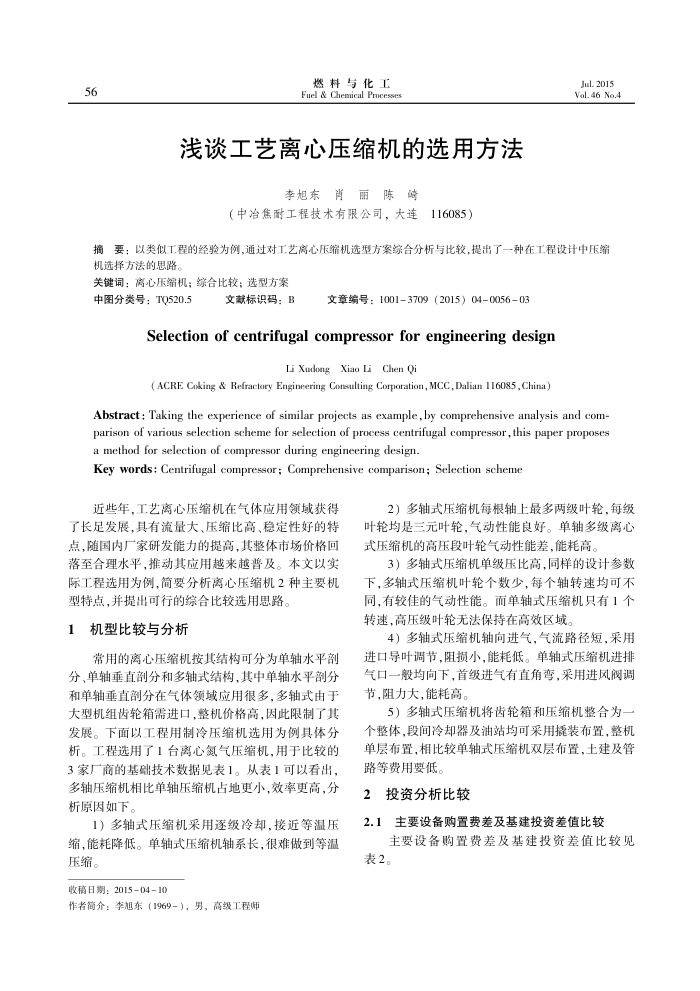

浅谈工艺离心压缩机的选用方法
李旭东肖丽陈崎
（中冶焦耐工程技术有限公司，大连116085）
Jul.2015 Vol. 46 No.4
摘要；以类似工程的经验为例，通过对工艺离心压缩机选型方案综合分析与比较，提出了一种在工程设计中压统机选择方法的思路，
关键词：离心压缩机；综合比较；选型方案
中图分类号：TQ520.5
文献标识码：B
文章编号：10013709（2015）04-005603
Selectionofcentrifugalcompressorforengineeringdesign
Li XudongXiao LiChen Qi
( ACRE Coking & Refractory Engineering Consulting Corporation, MCC,Dalian 116085, China)
Abstract : Taking the experience of similar projects as example, by comprehensive analysis and com-parison of various selection scheme for selection of process centrifugal compressor,this paper proposes a method for selection of compressor during engineering design.
Key words: Centrifugal compressor; Comprehensive comparison; Selection scheme
近些年，工艺离心压缩机在气体应用领域获得产长足发展，具有流量大、压缩比高、稳定性好的特点，随国内厂家研发能力的提高，其整体市场价格回落至合理水平，推动其应用越来越普及。本文以实际工程选用为例，简要分析离心压缩机2种主要机
型特点，并提出可行的综合比较选用思路。 1机型比较与分析
常用的离心压缩机按其结构可分为单轴水平剖
分、单轴垂直部分和多轴式结构，其中单轴水平副分和单轴垂直剖分在气体领域应用很多，多轴式由于大型机组齿轮箱需进口，整机价格高，因此限制了其发展。下面以工程用制冷压缩机选用为例具体分析。工程选用了1台离心氮气压缩机，用于比较的 3家厂商的基础技术数据见表1。从表1可以看出，多轴压缩机相比单轴压缩机占地更小，效率更高，分析原因如下。
1）多轴式压缩机采用逐级冷却，接近等温压缩，能耗降低。单轴式压缩机轴系长，很难做到等温压缩。
收稿日期：2015-04-10
作者简介：李旭东（1969-），男，高级工程师
2）多轴式压缩机每根轴上最多两级叶轮，每级叶轮均是三元叶轮，气动性能良好。单轴多级离心式压缩机的高压段叶轮气动性能差，能耗高
3）多轴式压缩机单级压比高，同样的设计参数下，多轴式压缩机叶轮个数少，每个轴转速均可不同，有较佳的气动性能。而单轴式压缩机只有1个转速，高压级叶轮无法保持在高效区域
4）多轴式压缩机轴向进气，气流路径短，采用进口导叶调节，阻损小，能耗低。单轴式压缩机进排气口一般均向下，首级进气有直角弯，采用进风阀调节，阻力大，能耗高
5）多轴式压缩机将齿轮箱和压缩机整合为一个整体，段间冷却器及油站均可采用撬装布置，整机单层布置，相比较单轴式压缩机双层布置，土建及管路等费用要低。
投资分析比较 2
2.1主要设备购置费差及基建投资差值比较
主要设备购置费差及基建投资差值比较见表2。
