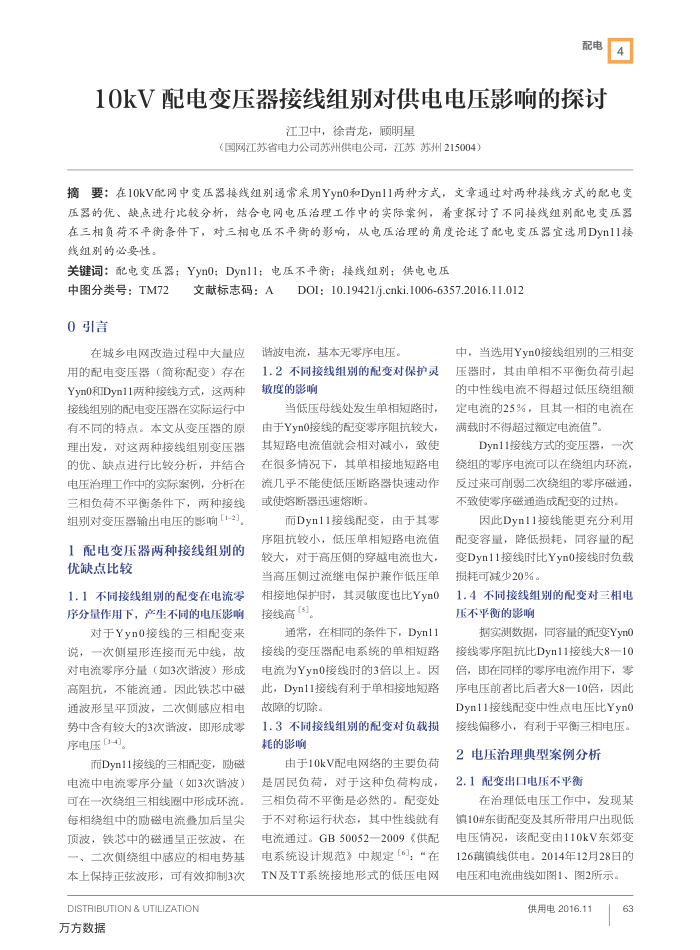

1okV配电变压器接线组别对供电电压影响的探讨
江卫中，徐青龙，顾明星
（国网江苏省电力公司苏州供电公司，江苏苏州215004）
摘要：在10kV配网中变压器接线组别通常采用Yyn0和Dynl1两种方式，文章通过对两种接线方式的配电变压器的优、缺点进行比较分析，结合电网电压治理工作中的实际案例，着重探讨了不同接线组别配电变压器在三相负荷不平衡条件下，对三相电压不平衡的影响，从电压治理的角度论述了配电变压器宜选用Dynl1接线组别的必要性。
关键词：配电变压器：Yyno：Dynll：电压不平衡：接线组别：供电电压
中图分类号：TM72 旱臣0
文献标志码：A
在城乡电网改造过程中大量应用的配电变压器（简称配变）存在 Yyn0和Dyn11两种接线方式，这两种接线组别的配电变压器在实际运行中有不同的特点。本文从变压器的原理出发，对这两种接线组别变压器的优、缺点进行比较分析，并结合电压治理工作中的实际案例，分析在三相负荷不平衡条件下，两种接线组别对变压器输出电压的影响[1-2]。
1配电变压器两种接线组别的优缺点比较
1.1不同接线组别的配变在电流零序分式作用下，产生不同的电压影响
对于Yyn0接线的三相配变来说，一次侧星形连接而无中线，故对电流零序分量（如3次谐波）形成高阻抗，不能流通。因此铁芯中磁通波形呈平顶波，二次侧感应相电势中含有较大的3次谐波，即形成零序电压[3-4]。
而Dyn11接线的三相配变，励磁电流中电流零序分量（如3次谐波）可在一次绕组三相线圈中形成环流。每相绕组中的励磁电流叠加后呈尖顶波，铁芯中的磁通呈正弦波，在一、二次侧绕组中感应的相电势基本上保持正弦波形，可有效抑制3次
DISTRIBUTION & UTILIZATION 万方数据
DOI: 10.19421/j.cnki.1006-6357.2016.11.012
谐波电流，基本无零序电压。
1.2不同接线组别的配变对保护灵敏度的影响
当低压母线处发生单相短路时，由于Yyno接线的配变零序阻抗较大，其短路电流值就会相对减小，致使在很多情况下，其单相接地短路电流几乎不能使低压断路器快速动作或使客断器迅速熔断
而Dyn11接线配变，由于其零序阻抗较小，低压单相短路电流值较大，对于高压侧的穿越电流也大，当高压侧过流继电保护兼作低压单相接地保护时，其灵敏度也比Yyno 接线高(5)
通常，在相同的条件下，Dyn11 接线的变压器配电系统的单相短路电流为Yyn0接线时的3倍以上。因此，Dyn11接线有利于单相接地短路故障的切除。
1.3不同接线组别的配变对负载损耗的影响
由于10kV配电网络的主要负荷是居民负荷，对于这种负荷构成，三相负荷不平衡是必然的。配变处于不对称运行状态，其中性线就有电流通过。GB50052—2009供配电系统设计规范》中规定[6]；“在 TN及TT系统接地形式的低压电网
中，当选用Yyn0接线组别的三相变压器时，其由单相不平衡负荷引起的中性线电流不得超过低压绕组额定电流的25%，且其一相的电流在满载时不得超过额定电流值”。
Dyn11接线方式的变压器，一次绕组的零序电流可以在绕组内环流，反过来可削弱二次绕组的零序磁通不致使零序磁通造成配变的过热：
因此Dyn11接线能更充分利用配变容量，降低损耗，同容量的配变Dyn11接线时比Yyn0接线时负载损耗可减少20%，
1.4不同接线组别的配变对三相电压不平衡的影响
据实测数据，同容量的配变Yyno 接线零序阻抗比Dyn11接线大8一10 倍，即在同样的零序电流作用下，零序电压前者比后者大8一10倍，因此 Dyn11接线配变中性点电压比Yyn0 接线偏移小，有利于平衡三相电压。
2电压治理典型案例分析 2.1配变出口电压不平衡
在治理低电压工作中，发现某镇10#东街配变及其所带用户出现低电压情况，该配变由110kV东郊变 126藕镇线供电。2014年12月28日的电压和电流曲线如图1、图2所示。
