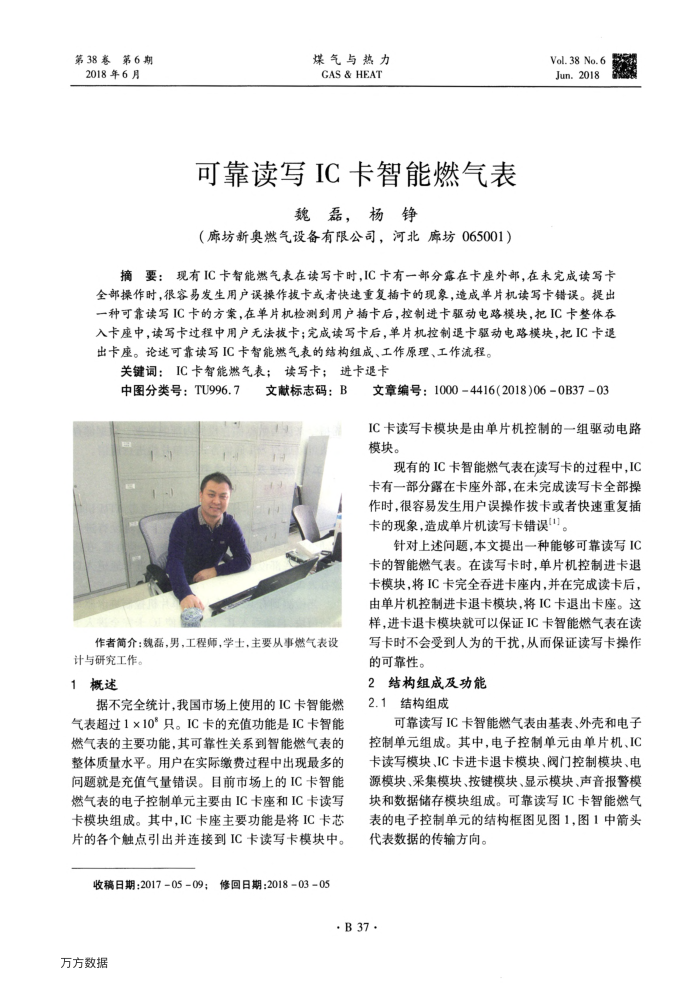

可靠读写IC卡智能燃气表
魏磊，杨
（廊坊新奥燃气设备有限公司，河北廊坊065001）
Vol.38 No.6 Jun.2018
摘要：现有IC卡智能燃气表在读写卡时，IC卡有一部分露在卡座外部，在未完成读写卡
全部操作时，很客易发生用户误接作拨卡或者快速重复插卡的现象，造成单片机违写卡错误。提出一种可靠读写IC卡的方案，在单片机检测到用户插卡后，控制进卡驱动电路模块，把IC卡整体吞入卡座中，读写卡过程中用户无法拨卡；完成读写卡后，单片机控制退卡驱动电路模块，把IC卡退出卡座。论述可靠读写IC卡智能燃气表的结构组成、工作原理、工作流程。
关键词：IC卡智能燃气表：读写卡：进卡退卡
中图分类号：TU996.7
文献标志码：B
作者简介：魏磊，男，工程师，学士，主要从事燃气表设
计与研究工作。 1概述
据不完全统计，我国市场上使用的IC卡智能燃气表超过1×10°只。IC卡的充值功能是IC卡智能燃气表的主要功能，其可靠性关系到智能燃气表的整体质量水平。用户在实际缴费过程中出现最多的问题就是充值气量错误。目前市场上的IC卡智能燃气表的电子控制单元主要由IC卡座和IC卡读写卡模块组成。其中，IC卡座主要功能是将IC卡芯片的各个触点引出并连接到IC卡读写卡模块中。
收稿日期：2017-05-09；修回日期：20180305
文章编号：10004416(2018)06-0B3703
IC卡读写卡模块是由单片机控制的一组驱动电路模块。
现有的IC卡智能燃气表在读写卡的过程中，IC
卡有一部分露在卡座外部，在未完成读写卡全部操作时，很容易发生用户误操作拔卡或者快速重复插卡的现象，造成单片机读写卡错误1)。
针对上述问题，本文提出一种能够可靠读写IC 卡的智能燃气表。在读写卡时，单片机控制进卡退卡模块，将IC卡完全吞进卡座内，并在完成读卡后，由单片机控制进卡退卡模块，将IC卡退出卡座。这样，进卡退卡模块就可以保证IC卡智能燃气表在读写卡时不会受到人为的干扰，从而保证读写卡操作的可靠性。
2结构组成及功能 2.1结构组成
可靠读写IC卡智能燃气表由基表、外壳和电子
控制单元组成。其中，电子控制单元由单片机、IC 卡读写模块、IC卡进卡退卡模块、阀门控制模块、电源模块、采集模块、按键模块、显示模块、声音报警模块和数据储存模块组成。可靠读写IC卡智能燃气表的电子控制单元的结构框图见图1，图1中箭头代表数据的传输方向。
