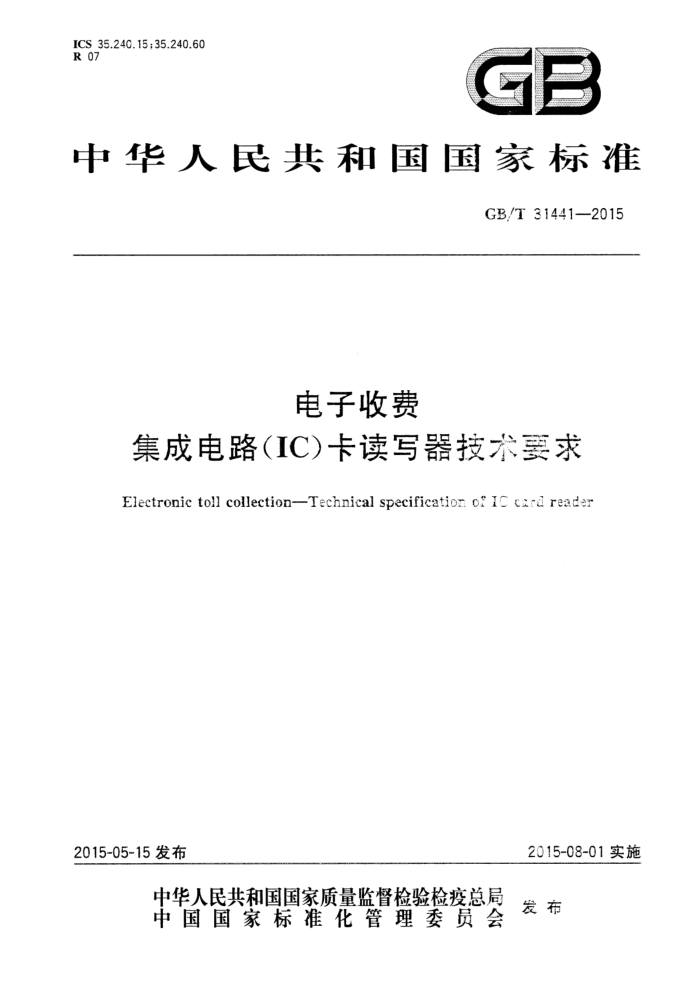

ICS 35.240.15;35.240.60 R 07
GB
中华人民共和国国家标准
GB/T314412015
电子收费
集成电路（IC）卡读写器技术要求
Electronic toll collection--Technical specification or IC cari reader
2015-05-15发布
2015-08-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T31441—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语、定义和缩略语. 4 通用要求
II
1
1
硬件接口要求 6 软件接口要求
5
- GB/T 31441—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国智能运输系统标准化技术委员会（SAC/TC268)提出并归口。 本标准起草单位：交通运输部公路科学研究院、北京中交国通智能交通系统技术有限公司。 本标准主要起草人：梅新明、杨蕴、刘鸿伟、王刚、王立岩、周斌、王波、陈杰。
= GB/T 314412015
电子收费
集成电路（IC）卡读写器技术要求
1范围
本标准规定了用于公路电子收费系统中IC卡读写器的一般技术要求、硬件接口、软件接口。 本标准适用于公路电子收费系统IC卡读写器的研制、生产、检验和验收。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T16649.1识别卡带触点的集成电路卡第1部分：物理特性 GB/T16649.2 2识别卡带触点的集成电路卡第2部分：触点的尺寸与位置 GB/T16649.3识别卡带触点的集成电路卡第3部分：电信号和传输协议 GB/T18239集成电路（IC)卡读写机通用规范 ISO/IEC14443识别卡无触点的集成电路卡 邻近卡（Identificationcards一Contactlessinte
grated circuit cards—Proximity cards)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
CPU卡 CPUcard 含有中央处理单元（CPU)的IC卡，按通讯界面分为接触式CPU卡、非接触式CPU卡和双界面
CPU卡。 3.1.2
PSAM卡PSAMcard 存放消费安全控制密钥并具有计算功能的特殊接触式CPU卡。此卡放置在收费车道的终端设备
中，用于完成消费过程中用户卡和车道终端之间的安全认证功能。 3.1.3
IC卡读写器ICcardreader 为完成金融交易而在交易点安装的终端设备，用于同IC卡的连接。包括接口设备，也可包括其他
部件和接口，例如与主机通讯的接口。 3.1.4
安全访问模块SAM IC卡读写器中负责安全控制管理的模块。SAM的类型依赖于IC卡读写器的交易类型，如用于支
持消费交易的SAM称为PSAM，用于支持充值交易的SAM称为ISAM。
1 GB/T 31441—2015
3.2缩略语
下列缩略语适用于本文件。 CPU 中央处理单元(CenteralProcessUnit) IC
集成电路（IntegratedCircuit）
MAD Mifare应用目录（MifareApplicationDirectory） PSAM 消费安全存取模块(PurchaseSecureAccessModule) SAM 安全访间模块（SecureAccessModule)
4通用要求
IC卡读写器通用要求如下：
外观和结构、电源、环境要求、电磁兼容性、可靠性及寿命等，均应符合GB/T18239中的相关规定；可具备声音提示功能，音频、音量等可调；可具备发光二极管指示终端设备的不同状态；读写模块消耗电流小于150mA，整机消耗电流小于300mA；读写精度错误率应小于10-5。
5硬件接口要求
5.1 与PC机接口
至少应支持RS232、RS485、USB或TCP/IP中的一种。 5.2 ：非接触式接口
IC卡读写器非接触式接口应符合如下要求：
应同时符合ISO/IEC14443关于TYPEA和TYPEB的要求；频率：13.56MHz±7kHz；通信距离：天线读写距离0mm～100mm，且有效范围内没有盲区，与天线平面间夹角不大于 80°应能正常读写； -在读写有效区域内的最小场强：1.5A/m(rms）；在读写有效区域内的最大场强：7.5A/m(rms）； -通信波特率：应支持106Kbit/s、212Kbit/s、424Kbit/s、848Kbit/s；典型交易时间：终端与非接触式CPU卡完成一个完整的复合消费交易流程时间应小于 300ms。
5.3 与SAM接口
IC卡读写器的SAM接口应符合如下要求：
至少应具备四个SAM卡座；物理接口应符合GB/T16649.1～16649.2；通信接口应符合GB/T16649.3；
一应能支持5V、3V或1.8V工作电压的SAM；
-通信速率应能自动识别，并至少支持9600bit/s~115200bit/s；
-
2
