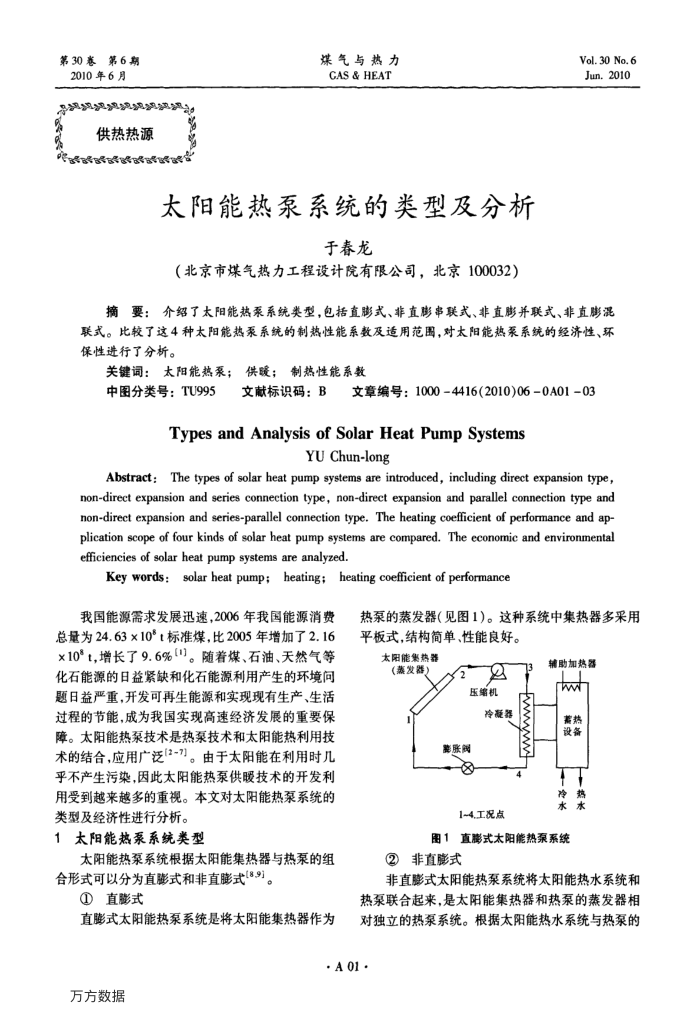

第30春第6期 2010年6月
ae
供热热源
guee
煤气与热力 CAS&HEAT
太阳能热泵系统的类型及分析
于春龙
（北京市煤气热力工程设计院有限公司，北京100032）
Vol.30 No.6 Jun.2010
摘要：介绍了太阳能热泵系统类型，包括直膨式、非直膨串联式、非直膨并联式、非直膨混联式。比较了这4种太阳能热汞系统的制热性能系数及适用范围，对太阳能热泵系统的经济性、环保性进行了分析。
关键词：太阳能热泵；供暖；制热性能系数
中图分类号：TU995
文献标识码：B
文章编号：1000-4416(2010)06-0A0103
TypesandAnalysisofSolarHeatPumpSystems
YU Chun-long
Abstract:The types of solar heat pump systems are introduced, including direct expansion type, non-direct expansion and series connection type, non-direct expansion and parallel connection type and non-direct expansion and series-parallel connection type. The heating coefficient of performance and ap plication scope of four kinds of solar heat pump systems are compared. The economic and environmental efficiencies of solar heat pump systems are analyzed.
Key words:solar heat pump;heating;heating coefficient of performance
我国能源需求发展迅速，2006年我国能源消费总量为24.63×10°t标准煤，比2005年增加了2.16 ×10°t，增长了9.6%（1]。随着煤、石油、天然气等化石能源的日益紧缺和化石能源利用产生的环境问题目益严重，开发可再生能源和实现现有生产、生活过程的节能，成为我国实现高速经济发展的重要保障。太阳能热泵技术是热泵技术和太阳能热利用技术的结合，应用广泛[2-7]。由于太阳能在利用时几乎不产生污染，因此太阳能热泵供暖技术的开发利用受到越来越多的重视。本文对太阳能热泵系统的
类型及经济性进行分析。 1太阳能热泵系统类型
太阳能热泵系统根据太阳能集热器与热泵的组
合形式可以分为直膨式和非直膨式(8.9]?直膨式
直膨式太阳能热泵系统是将太阳能集热器作为
热泵的蒸发器（见图1）。这种系统中集热器多采用平板式，结构简单、性能良好。
太阳能集热器（蒸发器）
2
2
压缩机冷凝器
膨胀阀 8
1~4,工况点
肉 V W
辅助加热器兼热设备
处水水
图1直膨式太阳能热泵系统
②非直膨式
非直膨式太阳能热泵系统将太阳能热水系统和热泵联合起来，是太阳能集热器和热泵的蒸发器相对独立的热泵系统。根据太阳能热水系统与热泵的
· A01.
