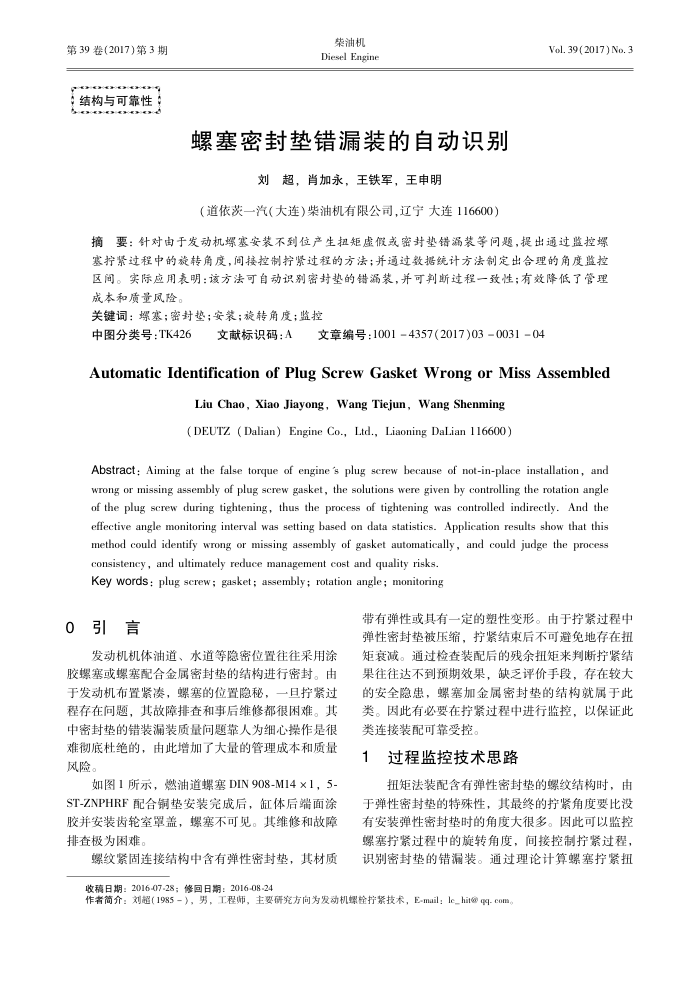

第39卷(2017)第3期：结构与可靠性
柴油机 Diesel Engine
螺塞密封垫错漏装的自动识别
刘超，肖加永，王铁军，王申明
（道依茨一汽（大连）柴油机有限公司，辽宁大连116600）
Vol. 39 (2017) No. 3
摘要：针对由于发动机螺塞安装不到位产生担矩虚假或密封垫错漏装等问题，提出通过监控螺塞拧紧过程中的旋转角度，间接控制行紧过程的方法；并通过数据统计方法制定出合理的角度监控区间。实际应用表明：该方法可自动识别密封垫的错漏装，并可判断过程一致性；有效降低了管理成本和质量风险。
关键词：螺塞；密封垫；安装；旋转角度；监控
中图分类号：TK426
文章编号：10014357(2017)03003104
文献标识码：A
Automatic IdentificationofPlug Screw GasketWrong orMissAssembled
Liu Chao,Xiao Jiayong, Wang Tiejun,Wang Shenming(DEUTZ（Dalian）Engine Co.,Ltd.，Liaoning DaLian 116600）
Abstract: Aiming at the false torque of engine 's plug screw because of not-in-place installation, and wrong or missing assembly of plug screw gasket, the solutions were given by controlling the rotation angle of the plug screw during tightening, thus the process of tightening was controlled indirectly. And the effective angle monitoring interval was setting based on data statistics. Application results show that this method could identify wrong or missing assembly of gasket automatically, and could judge the process
consistency, and ultimately reduce management cost and quality risks. Key words: plug serew; gasket; assembly; rotation angle; monitoring
0引言
发动机机体油道、水道等隐密位置往往采用涂胶螺塞或螺塞配合金属密封垫的结构进行密封。由于发动机布置紧凑，螺塞的位置隐秘，一旦拧紧过程存在间题，其故障排查和事后维修都很困难。其中密封垫的错装漏装质量问题靠人为细心操作是很难彻底杜绝的，由此增加了大量的管理成本和质量风险。
如图1所示，燃油道螺塞DIN908-M14×1，5-ST-ZNPHRF配合铜垫安装完成后，缸体后端面涂胶并安装齿轮室罩盖，螺塞不可见。其维修和故障排查极为困难，
螺纹紧固连接结构中含有弹性密封垫，其材质
带有弹性或具有一定的塑性变形。由于紧过程中弹性密封垫被压缩，拧紧结束后不可避免地存在扭矩衰减。通过检查装配后的残余扭矩来判断拧紧结果往往达不到预期效果，缺乏评价手段，存在较大的安全隐患，螺塞加金属密封垫的结构就属于此类。因此有必要在拧紧过程中进行监控，以保证此类连接装配可靠受控。
过程监控技术思路
扭矩法装配含有弹性密封垫的螺纹结构时，由于弹性密封垫的特殊性，其最终的行紧角度要比没有安装弹性密封垫时的角度大很多。因此可以监控螺塞拧紧过程中的旋转角度，间接控制拧紧过程，识别密封垫的错漏装。通过理论计算螺塞拧紧扭
收稿日期：2016-07-28；修回日期：2016-08-24
作者简介：刘超（1985-），男，工程师，主要研究方向为发动机螺整控繁技术，E-mail：le_hit@q-com。
