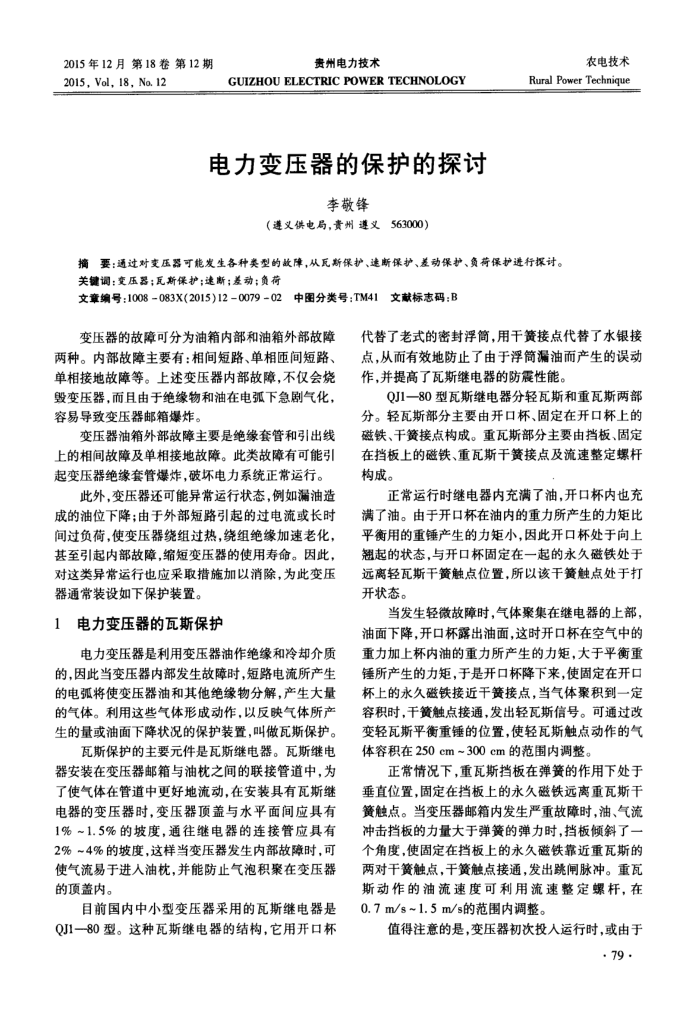

电力变压器的保护的探讨
李敬锋
（遵义供电局，责州遵义563000）
农电技术
Rural Power Technique
摘要：通过对变压器可能发生各种类型的故障，从瓦斯保护、速断保护、差动保护、负荷保护进行探讨。
关键调：变压器；瓦斯保护；速断；差动；负荷文章编号：1008083X(2015)120079-02
2中图分类号：TM41文献标志码：B
变压器的故障可分为油箱内部和油箱外部故障两种。内部故障主要有：相间短路、单相匝间短路、单相接地故障等。上述变压器内部故障，不仅会烧毁变压器，而且由于绝缘物和油在电弧下急剧气化，容易导致变压器邮箱爆炸。
变压器油箱外部故障主要是绝缴套管和引出线上的相间故障及单相接地故障。此类故障有可能引起变压器绝缘套管爆炸，破坏电力系统正常运行。
此外，变压器还可能异常运行状态，例如漏油造成的油位下降；由于外部短路引起的过电流或长时间过负荷，使变压器绕组过热，绕组绝缘加速老化，甚至引起内部故障，缩短变压器的使用寿命。因此，对这类异常运行也应采取措施加以消除，为此变压器通常装设如下保护装置。
电力变压器的瓦斯保护 1
电力变压器是利用变压器油作绝缘和冷却介质的，因此当变压器内部发生故障时，短路电流所产生的电弧将使变压器油和其他绝缘物分解，产生大量的气体。利用这些气体形成动作，以反映气体所产生的量或油面下降状况的保护装置，叫做瓦斯保护。
瓦斯保护的主要元件是瓦斯继电器。瓦斯继电器安装在变压器邮箱与油枕之间的联接管道中，为了使气体在管道中更好地流动，在安装具有瓦斯继电器的变压器时，变压器顶盖与水平面间应具有 1%~1.5%的坡度，通往继电器的连接管应具有 2%~4%的坡度，这样当变压器发生内部故障时，可使气流易于进人油枕，并能防止气泡积聚在变压器的项盖内。
目前国内中小型变压器采用的瓦斯继电器是 QJ1一80型。这种瓦斯继电器的结构，它用开口杯
代替了老式的密封浮筒，用干簧接点代替了水银接点，从而有效地防止了由于浮简漏油而产生的误动作，并提高了瓦斯继电器的防震性能。
QJ1一80型瓦斯继电器分轻瓦斯和重瓦斯两部分。轻瓦斯部分主要由开口杯、固定在开口杯上的磁铁、干簧接点构成。重瓦斯部分主要由挡板、固定在挡板上的磁铁、重瓦斯干簧接点及流速整定螺杆构成。
正常运行时继电器内充满了油，开口杯内也充满了油。由于开口杯在油内的重力所产生的力矩比平衡用的重锤产生的力矩小，因此开口杯处于向上翘起的状态，与开口杯固定在一起的永久磁铁处于远离轻瓦斯干簧触点位置，所以该干簧触点处于打开状态。
当发生轻微故障时，气体聚集在继电器的上部，油面下降，开口杯露出油面，这时开口杯在空气中的重力加上杯内油的重力所产生的力矩，大于平衡重锂所产生的力矩，于是开口杯降下来，使固定在开口杯上的永久磁铁接近干簧接点，当气体聚积到一定容积时，干资触点接通，发出轻瓦斯信号。可通过改变轻瓦斯平衡重锤的位置，使轻瓦斯触点动作的气体容积在250cm~300cm的范围内调整。
正常情况下，重瓦斯挡板在弹簧的作用下处于垂直位置，固定在挡板上的永久磁铁远离重瓦斯干簧触点。当变压器邮箱内发生严重故障时，油、气流冲击挡板的力量大于弹簧的弹力时，挡板倾斜了一个角度，使固定在挡板上的永久磁铁靠近重瓦斯的两对干簧触点，干簧触点接通，发出跳闸脉冲。重瓦斯动作的油流速度可利用流速整定螺杆，在 0.7m/s~1.5m/s的范围内调整。
值得注意的是，变压器初次投人运行时，或由于
