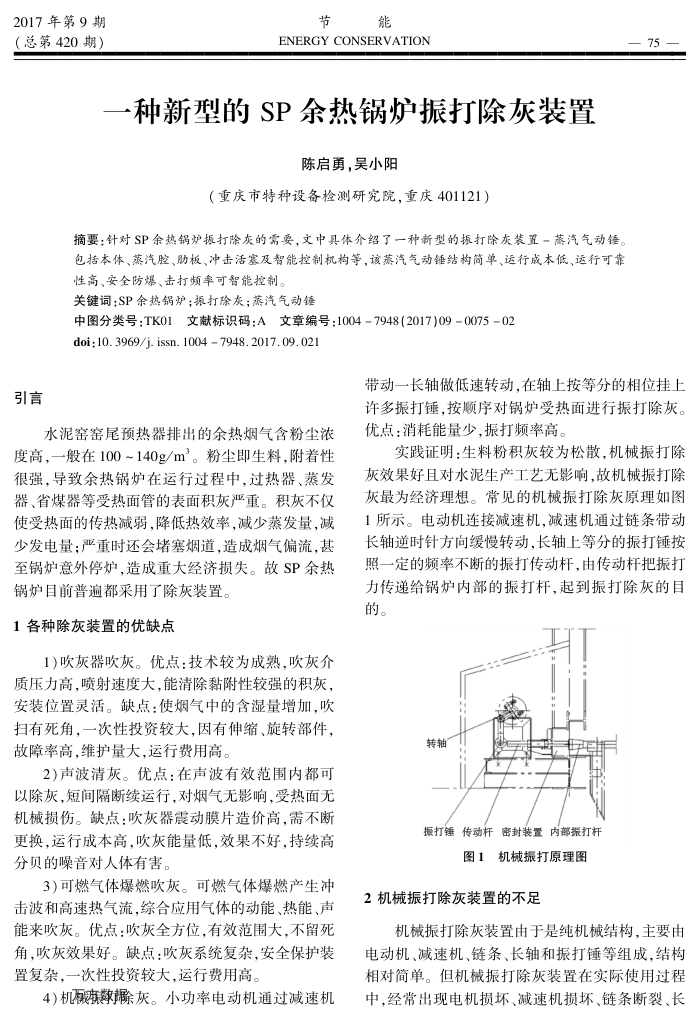

一种新型的SP余热锅炉振打除灰装置
陈启勇，吴小阳
（重庆市特种设备检测研究院，重庆401121）
摘要：针对SP余热锅炉振打除灰的需要，文中具体介绍了一种新型的振打除灰装置-蒸汽气动锤包括本体、蒸汽腔、助板、冲击活塞及智能控制机构等，该蒸汽气动锤结构简单、运行成本低、运行可靠性高、安全防爆、击打频率可智能控制
关键词：SP余热锅炉；振打除灰；蒸汽气动锤
中图分类号：TK01文献标识码：A文章编号：1004-7948（2017)09-0075-02 doi:10.3969/j. issn. 1004 7948.2017.09.021
引言
水泥窑窑尾预热器排出的余热烟气含粉尘浓
度高，一般在100~140g/m。粉尘即生料，附着性很强，导致余热锅炉在运行过程中，过热器、蒸发器、省煤器等受热面管的表面积灰严重。积灰不仅使受热面的传热减弱，降低热效率，减少蒸发量，减少发电量；严重时还会堵塞烟道，造成烟气偏流，甚至锅炉意外停炉，造成重大经济损失。故SP余热
锅炉目前普遍都采用了除灰装置。 1各种除灰装置的优缺点
1）吹灰器吹灰。优点：技术较为成熟，吹灰介
质压力高，喷射速度大，能清除黏附性较强的积灰，安装位置灵活。缺点：使烟气中的含湿量增加，吹扫有死角，一次性投资较大，因有伸缩、旋转部件，故障率高，维护量大，运行费用高。
2)声波清灰。优点：在声波有效范围内都可
以除灰，短间隔断续运行，对烟气无影响，受热面无机械损伤。缺点：吹伙器震动膜片造价高需不围更换，运行成本高，吹灰能量低，效果不好，持续高分贝的噪音对人体有害。
3）可燃气体爆燃吹灰。可燃气体爆燃产生冲击波和高速热气流，综合应用气体的动能、热能、声能来吹灰。优点：吹灰全方位，有效范围大，不留死角，吹灰效果好。缺点：吹灰系统复杂，安全保护装置复杂，一次性投资较大，运行费用高，
4)机械除灰。小功率电动机通过减速机
—75
带动一长轴做低速转动，在轴上按等分的相位挂上许多振打锤，按顺序对锅炉受热面进行振打除灰。优点：消耗能量少，振打频率高
实践证明：生料粉积灰较为松散，机械振打除灰效果好且对水泥生产工艺无影响，故机械振打除灰最为经济理想。常见的机械振打除灰原理如图 1所示。电动机连接减速机，减速机通过链条带动长轴逆时针方向缓慢转动，长轴上等分的振打锤按照一定的频率不断的振打传动杆，由传动杆把振打力传递给锅炉内部的振打杆，起到振打除灰的目的。
转轴
毛瓶
振打锤传动杆密封装置内部报打杆
图1机械振打原理图
2机械振打除灰装置的不足
机械振打除灰装置由于是纯机械结构，主要由
电动机、减速机、链条、长轴和振打锤等组成，结构相对简单。但机械振打除灰装置在实际使用过程中，经常出现电机损坏、减速机损坏、链条断裂、长
