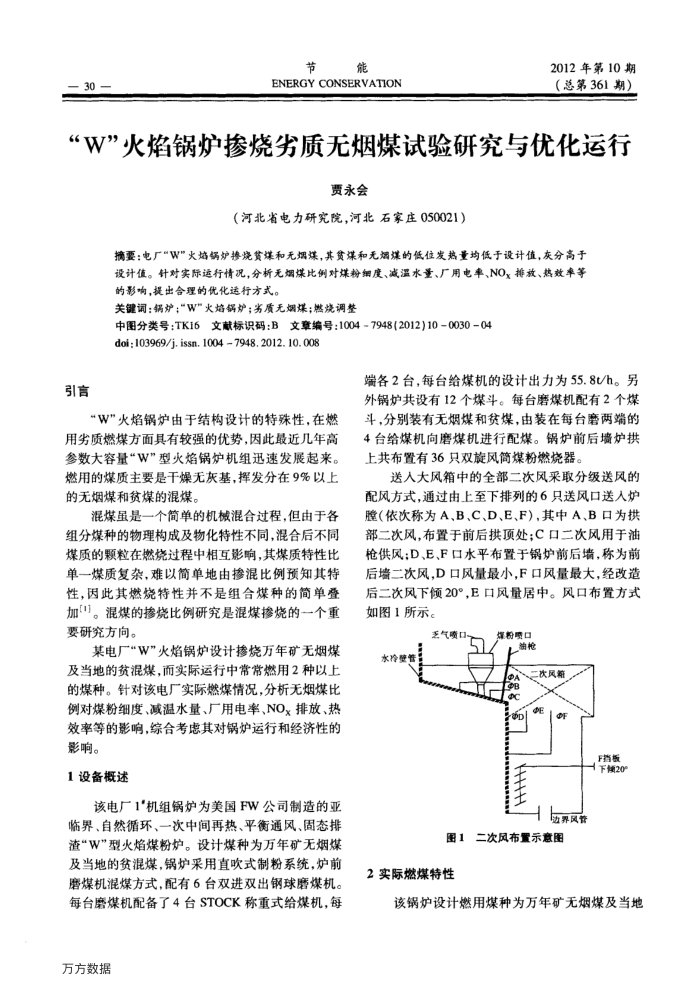

“W”火焰锅炉掺烧劣质无烟煤试验研究与优化运行
贾永会
（河北省电力研究院，河北石家庄050021）
摘要：电厂“W”火始锅炉掺烧煤和无烟煤，其贫煤和无烟煤的低位发热量均低于设计值，灰分高于设计值。针对实际运行情况，分析无烟煤比例对煤粉细度、减温水量、厂用电率、NOx排放、热效率等的影响，提出合理的优化运行方式。
关键词：锅炉；"W"火焙锅炉；劣质无烟煤；燃烧调整
中图分类号：TK16文献标识码：B文章编号：1004-7948(2012)10-0030-04 doi: 103969/j. issn. 1004 ~ 7948. 2012. 10. 008
引言
“W”火焰锅炉由于结构设计的特殊性，在燃用劣质燃煤方面具有较强的优势，因此最近几年高参数大容量“W”型火陷锅炉机组迅速发展起来。燃用的煤质主要是干燥无灰基，挥发分在9%以上的无烟煤和贫煤的混煤。
混煤虽是一个简单的机械混合过程，但由于各组分煤种的物理构成及物化特性不同，混合后不同煤质的颗粒在燃烧过程中相互影响，其煤质特性比单一煤质复杂，难以简单地由掺混比例预知其特性，因此其燃烧特性并不是组合煤种的简单叠加]。混煤的掺烧比例研究是混煤掺烧的一个重要研究方向。
某电厂“W”火焰锅炉设计掺烧万年矿无烟煤
及当地的贫混煤，而实际运行中常常燃用2种以上的煤种。针对该电厂实际燃煤情况，分析无烟煤比例对煤粉细度、减温水量、厂用电率、NOx排放、热效率等的影响，综合考虑其对锅炉运行和经济性的影响。
1设备概述
该电厂1"机组锅炉为美国FW公司制造的亚临界、自然循环、一次中间再热、平衡通风、固态排渣“W”型火焰煤粉炉。设计煤种为万年矿无烟煤及当地的贫混煤，锅炉采用直吹式制粉系统，炉前磨煤机混煤方式，配有6台双进双出钢球磨煤机。每台磨煤机配备了4台STOCK称重式给煤机，每
方方数据
端各2台，每台给煤机的设计出力为55.8t/h。另外锅炉共设有12个煤斗。每台磨煤机配有2个煤斗，分别装有无烟煤和贫煤，由装在每台磨两端的 4台给煤机向磨煤机进行配煤。锅炉前后墙炉拱上共布置有36只双旋风简煤粉燃烧器。
送人大风箱中的全部二次风采取分级送风的配风方式，通过由上至下排列的6只送风口送入炉膛（依次称为A、B、C、D、E、F),其中A、B口为拱部二次风，布置于前后拱顶处；C口二次风用于油枪供风；D、E、F口水平布置于锅炉前后墙，称为前后墙二次风，D口风量最小，F口风量最大，经改造后二次风下倾20°，E口风量居中。风口布置方式如图1所示。
乏气喷口
水冷壁管
爆粉喷口的枪二次风箱
op
dp
，F挡板 4下倾20°
A伍舞风管
图1二次风布置示意图
2实际燃煤特性
该锅炉设计燃用煤种为万年矿无烟煤及当地
