2011年第3期（总第344期）
节
能
ENERGY CONSERVATION
角管锅炉回烧煤斗事故分析和处理方法
徐志斌，肖博，李思杨
（上海诺特飞博燃烧设备有限公司，上海200063）
摘要：某77MW角管锅炉在运行过程中发生回烧煤牛的事故，分新原因是前拱高、厚，配风不佳。通过降低前拱高度，减小前拱入口部的厚度、改善配风等措施解决了事故问题，使锅炉运行稳定可靠。关键词：角管锅炉；煤干；回烧；措施
中图分类号：TK229文献标识码：B
文章编号：10047948(2011)03007503
doi; 103969/j. issn, 1004 7948. 2011. 03. 022
1角管锅炉简介
角管式锅炉1-2]炉膛及尾部烟道四周均采用封闭式膜式水冷壁，密封性好。上锅筒为外置式，系统回水由锅简进入，在炉膛部分自然循环后再进入布置在烟道的旗式受热面，这样能有效降低在烟气出口处旗式受热面发生低温腐蚀的可能性，且总内阻小于6mH,O。同样是鳞片式炉排结构，角管锅炉采用的是等压风仓结构，在等压风仓和炉排面
之间是若干组可调节的小风门，一改过去的分段送风，使得炉排的布风非常均匀。对炉排的倾角设计也由传统的60°改为45°，这样可基本上杜绝炉排的漏煤现象。角管式锅炉最早出现在欧洲.平均热效率达到82%以上，因其在节能和环保等方面的突出特点，随后迅速在全球的燃煤锅炉中得到普及。我国最早于1985年从丹麦引进，国内目前角
管锅炉一般均在70MW以下。 2存在的问题
某77MW链条角管式锅炉结构如图1所示，该炉型为锅筒外置式，炉膛及尾部烟道四周均采用全封闭膜式水冷壁，受热面布置较多，燃用IⅢ类烟煤。在投人使用后，特别是满负荷运行一定时间后发现，煤斗伴有间断性震动，同时伴有间断性的响声。检查后发现底层中煤非正常燃烧起来.基至将输煤口铁板烧红。用点温仪测得墙面温度超过 650℃。通过调节煤闸板开度、调节第一风门开度、减小煤斗处漏风等措施后，间题有所改善，但是仍
然未能最终彻底解决万方数据
中手车

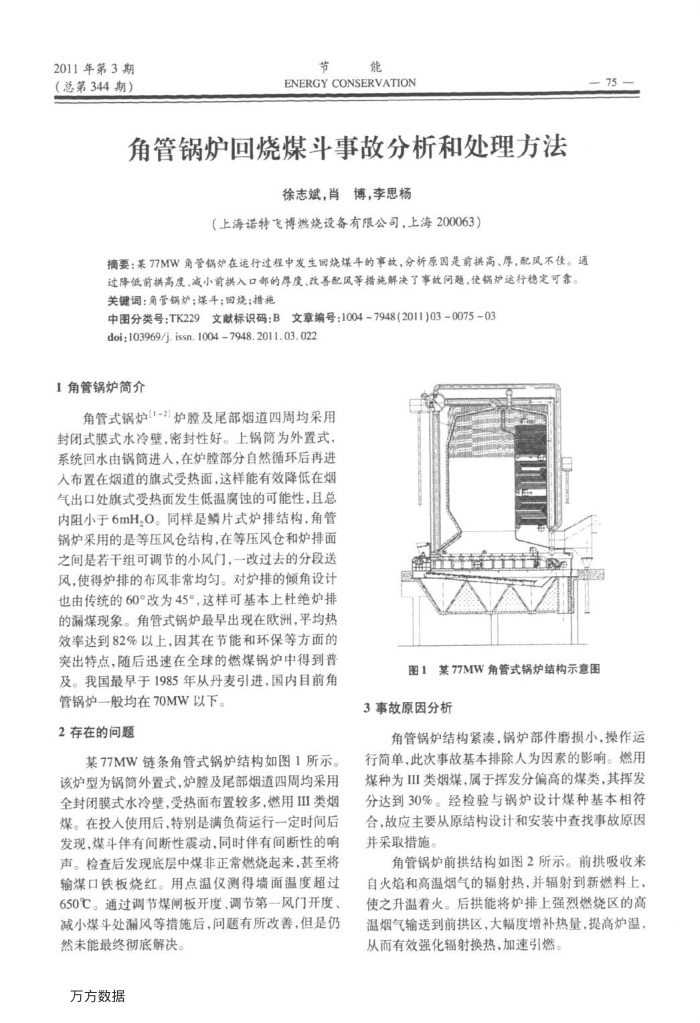

图1某77MW角管式锅炉结构示意图
3事故原因分析
75
角管锅炉结构紧漆，锅炉部件磨损小，操作运行简单，此次事故基本排除人为因素的影响。燃用煤种为IⅢI类烟煤，属于挥发分偏高的煤类，其挥发分达到30%。经检验与炉设计煤种基本相符合，故应主要从原结构设计和安装中查找事故原因并采取措施。
角管锅炉前拱结构如图2所示。前拱吸收来自火焰和高温烟气的辐射热，并辐射到新燃料上，使之升温着火。后拱能将炉排上强烈燃烧区的高温烟气输送到前拱区，大幅度增补热量，提高炉温从而有效强化辐射换热，加速引燃。
