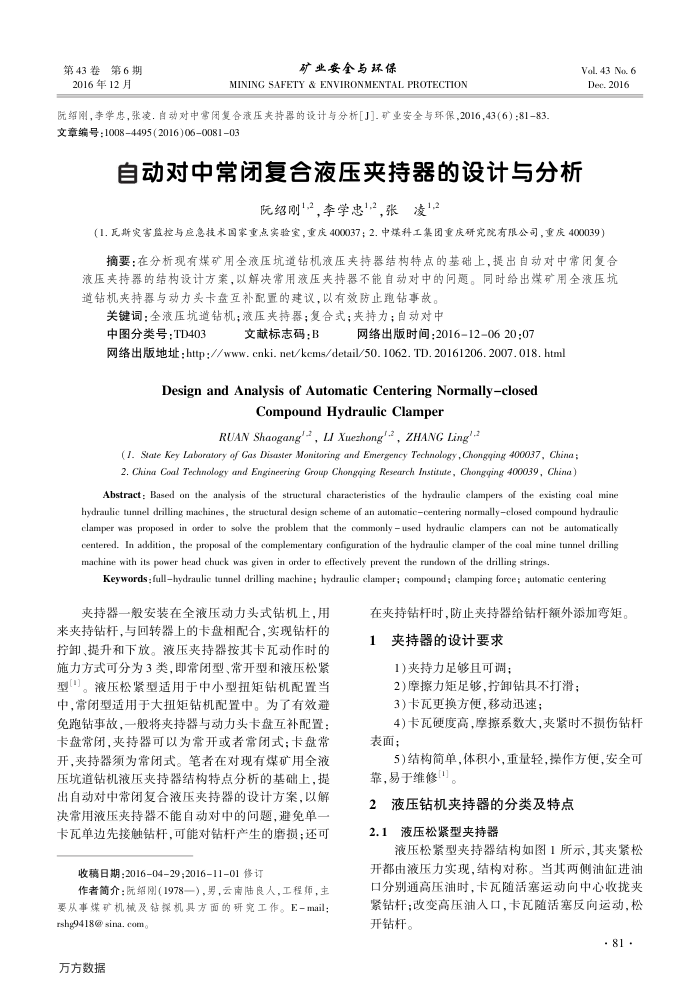

第43卷第6期 2016年12月
矿业安全与环保
MINING SAFETY & ENVIRONMENTAL PROTECTION
阮绍刚，李学忠，张凌.自动对中常闭复合液压夹持器的设计与分析[J].矿业安全与环保,2016,43(6：81-83 文章编号：1008-4495(2016)06008103
Vol. 43 No. 6 Dec.2016
自动对中常闭复合液压夹持器的设计与分析
阮绍刚",2，李学忠12,张凌1,2
（1.瓦斯灾害监控与应急术国家重点实验室，重庆400037；2.中煤科工集团重庆研究院有限公司，重庆400039）摘要：在分析现有煤矿用全液压坑道钻机液压夹持器结构特点的基础上，提出自动对中常闭复合液压卖持器的结构设计方案，以解决常用液压夹持器不能自动对中的问题。同时给出煤矿用全波压坑道钻机夹持器与动力头卡盘互补配置的建议，以有效防止跑钻事故。
关键词：全液压坑道钻机；液压来持器；复合式；夹持力：自动对中
中图分类号：TD403
文献标志码：B
网络出版时间：2016-12-0620：07
网络出版地址：http://www.cnki.net/kcms/detail/50.1062.TD.20161206.2007.018.html
Design and Analysis of Automatic Centering Normally-closed
CompoundHydraulic Clamper
RUAN Shaogang'-2, LI Xuezhong'2, ZHANG Ling'-
( I. Stale Key Laboralory of Gas Disaster Monitoring and Emergency Technology , Chongqing 400037, China ; 2. China Coal Technology and Engineering Group Chongqing Research Instiude, Chongqing 400039, China)
Abstract: Based on the analysis of the structural characteristics of the hydraulic clampers of the existing coal mine hydraulie tunnel drilling machines, the structural design scheme of an automaticcentering normallyclosed compound hydraulic clamper was proposed in order to solve the problem that the commonly used hydraulic clampers can not be automatically centered. In addition, the proposal of the complementary configuration of the hydraulic clamper of the coal mine tunnel drilling machine with its power head chuck was given in order to effeetively prevent the rundown of the drilling strings.
uauaa oeuone aoroy Sudea pmoduoo tradum oeapky taupe Buap [am anepqny spona
夹持器一般安装在全液压动力头式钻机上，用来夹持钻杆，与回转器上的卡盘相配合，实现钻杆的拧卸、提升和下放。液压夹持器按其卡瓦动作时的施力方式可分为3类，即常闭型、常开型和液压松紧型。液压松紧型适用于中小型扭矩钻机配置当中，常闭型适用于大扭矩钻机配置中。为了有效避免跑钻事故，一般将夹持器与动力头卡盘互补配置：卡盘常闭，夹持器可以为常开或者常团式：卡盘常开，夹持器须为常闭式。笔者在对现有煤矿用全液压坑道错机液压夹持器结构特点分析的基础上，提出自动对中常闭复合液压夹持器的设计方案，以解决常用液压夹持器不能自动对中的问题，避免单卡瓦单边先接触钻杆，可能对钻杆产生的磨损；还可
收稿日期：2016-0429；2016-1101修订
作者简介：阮绍刚(1978一），男，云南陆良人，工程师，主要从事煤矿机械及钻操机具方面的研究工作。E-mail：
rshg9418@ sina. com. 万方数据
在夹持钻杆时，防止夹持器给钻杆额外添加弯矩
夹持器的设计要求 1
1)夹持力足够且可调；
2)摩擦力矩足够，拧卸钻具不打滑； 3）卡瓦更换方便，移动迅速；
4)卡瓦硬度高，摩擦系数大，夹紧时不损伤钻杆表面；
5)结构简单，体积小，重量轻，操作方便，安全可靠，易于维修1。
液压钻机夹持器的分类及特点 2
液压松紧型夹持器
2.1
液压松紧型夹持器结构如图1所示，其夹紧松开都由液压力实现，结构对称。当其两侧油缸进油口分别通高压油时，卡瓦随活塞运动向中心收拢夹紧钻杆；改变高压油人口，卡瓦随活塞反向运动，松开钻杆。
- 81 ·
