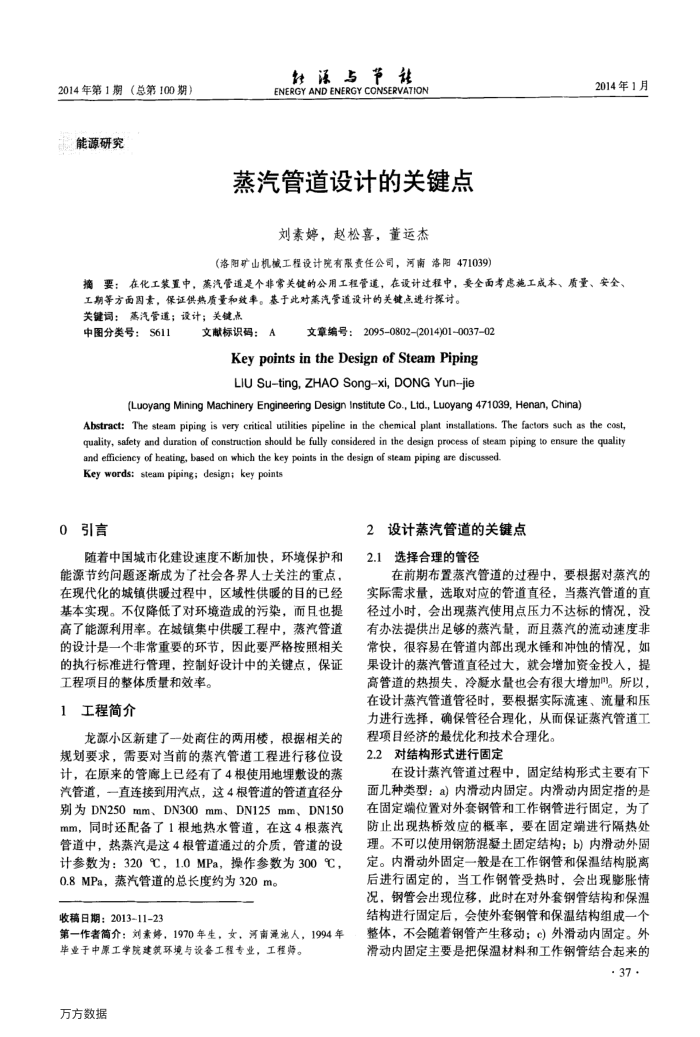

蒸汽管道设计的关键点
刘素婷，赵松喜，董运杰
(洛阳矿山机械工程设计院有限责任公司，河南落阳471039)
2014年1月
摘要：在化工装置中，基汽管道是个非常关健的公用工程管道，在设计过程中，要全面考虑施工成本、质量、安全、工期等方面因素，保证供热质量和效率。基于此对蒸汽管道设计的关键点进行探讨。
关键词：基汽管道；设计；关键点中图分类号：S611
文章编号：20950802(2014)01-003702
文献标识码：A
Keypoints in the Design of SteamPiping LIU Suting, ZHAO Songxi, DONG Yun-jie
(Luoyang Mining Machinery Engineering Design Institute Co., Ltd., Luoyang 471039, Henan, China)
Abstract: The steam piping is very critical utilities pipeline in the chemical plant installations. The factors such as the cost, quality, safety and duration of construction should be fully considered in the design process of steam piping to ensure the quality
and efficiency of heating, based on which the key points in the design of steam piping are discussed. Key words: steam piping; design; key points
0引言
随着中国城市化建设速度不断加快，环境保护和能源节约问题逐渐成为了社会各界人士关注的重点，在现代化的城镇供暖过程中，区域性供暖的目的已经基本实现。不仅降低了对环境造成的污染，而且也提高了能源利用率。在城镇集中供暖工程中，蒸汽管道的设计是一个非常重要的环节，因此要严格按照相关的执行标准进行管理，控制好设计中的关键点，保证
工程项目的整体质量和效率。 1工程简介
龙源小区新建了一处商住的两用楼，根据相关的规划要求，需要对当前的蒸汽管道工程进行移位设计，在原来的管廊上已经有了4根使用地理数设的然汽管道，一直连接到用汽点，这4根管道的管道直径分别为DN250mm、DN300mm、DN125mm、DN150 mm，同时还配备了1根地热水管道，在这4根蒸汽管道中，热蒸汽是这4根管道通过的介质，管道的设计参数为：320℃，1.0MPa，操作参数为300℃，
0.8MPa，蒸汽管道的总长度约为320m。收稿日期：2013-11-23
第一作者简介：刘素婷，1970年生，女，河南混池人，1994年
毕业于中原工学院建筑环境与设备工程专业，工程师。万方数据
2设计蒸汽管道的关键点
选择合理的管径 2.1
在前期布置蒸汽管道的过程中，要根据对蒸汽的实际需求量，选取对应的管道直径，当蒸汽管道的直径过小时，会出现蒸汽使用点压力不达标的情况，没有办法提供出足够的蒸汽量，而且蒸汽的流动速度非常快，很容易在管道内部出现水锤和冲蚀的情况，如果设计的蒸汽管道直径过大，就会增加资金投入，提高管道的热损失，冷凝水量也会有很大增加。所以，在设计蒸汽管道管径时，要根据实际流速、流量和压力进行选择，确保管径合理化，从而保证蒸汽管道工程项目经济的最优化和技术合理化。
对结构形式进行固定
2.2
在设计蒸汽管道过程中，固定结构形式主要有下面几种类型：a）内滑动内周定。内滑动内周定指的是在固定端位置对外套钢管和工作钢管进行固定，为了防止出现热桥效应的概率，要在固定端进行隔热处理。不可以使用钢筋混凝土固定结构；b）内滑动外固定。内滑动外固定一般是在工作钢管和保温结构脱离后进行固定的，当工作钢管受热时，会出现膨胀情况，钢管会出现位移，此时在对外套钢管结构和保温结构进行固定后，会使外套钢管和保温结构组成一个整体，不会随着钢管产生移动；c）外滑动内固定。外滑动内固定主要是把保温材料和工作钢管结合起来的
· 37 ·
